本文將介紹使用SketchUp的圖層管理工具。SketchUp是一款功能強大的3D設計軟件，被廣泛用于建筑、室內設計、景觀設計等領域。圖層管理是SketchUp中重要的功能之一，它可以幫助用戶更好地組織和管理繪圖中的不同元素，提高工作效率。

什么是圖層管理工具

圖層管理工具是SketchUp中用來組織和管理不同元素的工具。在SketchUp中，每個元素都可以被放置在不同的圖層中，例如線條、面、組件等。通過將元素分配到不同的圖層中，可以輕松地控制每個元素的可見性和編輯性。

圖層的創建和編輯

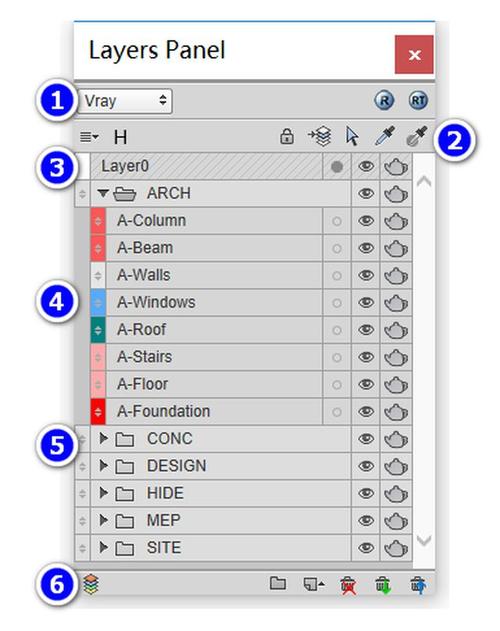

在SketchUp中，可以通過“窗口”菜單中的“默認圖層”選項來創建和編輯圖層。首先，點擊“窗口”菜單，然后選擇“默認圖層”選項，就會彈出“圖層面板”。在圖層面板中，可以看到默認創建的幾個圖層，如“默認圖層”、“隱藏圖層”、“標簽圖層”等。

要?jiǎng)?chuàng)建新的圖層，只需點擊圖層面板上的“加號”按鈕，然后輸入圖層的名稱。可以根據需要?jiǎng)?chuàng)建任意數量的圖層。在圖層面板中，還可以對圖層進行重命名、刪除、隱藏等操作。

圖層的可見性和編輯性

通過圖層面板，可以輕松地控制每個圖層的可見性和編輯性。默認情況下，所有圖層都是可見和可編輯的。如果想隱藏某個圖層，只需在圖層面板上將該圖層的可見性按鈕（眼睛圖標）點擊為關閉狀態。這樣，在模型中該圖層的內容就不會顯示出來。

如果只是想禁止對某個圖層中元素的編輯，可以在圖層面板上將該圖層的編輯性按鈕（鉛筆圖標）點擊為關閉狀態。這樣，在模型中該圖層的元素將不能被編輯。

圖層的組織和排序

除了控制圖層的可見性和編輯性，圖層面板還可以用來組織和排序圖層。可以通過拖拽圖層的位置來改變它們的順序。排在上面的圖層將覆蓋排在下面的圖層。這樣，可以方便地控制不同圖層之間的顯示效果。

此外，圖層還可以通過分組的方式進行組織。在圖層面板中，可以使用“文件夾”按鈕創建圖層組。將相關的圖層放入同一組中，可以更好地管理和控制它們。

圖層的應用

圖層管理工具在SketchUp的繪圖過程中有很多應用。首先，它可以提高工作效率。通過將元素分配到不同的圖層中，可以快速切換和編輯某個圖層，而不會干擾到其他圖層的內容。

其次，圖層管理工具還可以改善模型的可視性。通過合理地設置圖層的可見性，可以更好地展示模型的細節和層次感。

此外，圖層管理工具還可以方便地進行模型的修改和控制。通過對不同圖層的編輯性進行控制，可以避免意外修改或破壞模型的其他部分。

總之，使用SketchUp的圖層管理工具可以幫助用戶更好地組織和管理繪圖中的不同元素，提高工作效率。它是SketchUp中一項重要且易學的功能，對于設計師和建模者來說，是不可或缺的工具。
