    3DMAX教程 | CAD圖轉化為三維實體的方法及步驟

    發布于:2025-01-10 21:20:02
    首頁/技術分享/3dsmax
    收藏
    2169

    BIM中文網

    更多
    以下是關于“CAD圖轉化為三維實體的方法及步驟”的800字說明:

    在當今的設計和建筑領域中,使用CAD軟件進行三維建模已經成為標準。然而,有時候我們可能會遇到需要將已有的二維CAD圖紙轉化為三維實體的情況。這樣的需求可能來自于設計過程中對于空間感的要求,或者是為了更好地進行可視化展示。本文將介紹一些常用的方法和步驟,幫助您將CAD圖轉化為三維實體。

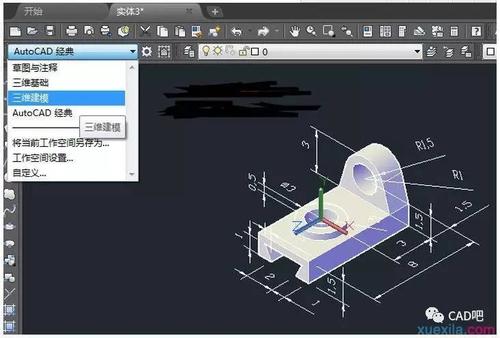

    CAD圖轉化為三維實體的方法及步驟 - BIM,Reivt中文網

    方法1:基于二維CAD圖的厚度分析

    第一種方法是基于二維CAD圖的厚度分析。這種方法適用于平面布局明確的圖紙,如建筑平面圖或機械零件圖。步驟如下:

    1. 打開二維CAD圖紙并選擇需要轉化為三維實體的區域。
    2. 使用CAD軟件的“拉伸”或“擠壓”命令,將選擇的區域向上或向下拉伸一定的距離,以創建實體的高度。
    3. 按需使用CAD軟件的其他編輯命令,如“修剪”或“延伸”,對創建的實體進行必要的修飾。
    4. 最后,保存為三維模型文件,如.STL或.STEP格式。

    CAD圖轉化為三維實體的方法及步驟 - BIM,Reivt中文網

    方法2:從二維CAD圖的輪廓建立三維模型

    第二種方法是從二維CAD圖的輪廓建立三維模型。這種方法適用于輪廓較為復雜的圖紙,如地形圖或工藝流程圖。步驟如下:

    1. 打開二維CAD圖紙并選擇需要轉化為三維實體的輪廓線。
    2. 使用CAD軟件的“偏移”命令,復制選擇的輪廓線,并將其偏移到合適的位置。
    3. 連接偏移線與原始輪廓線,形成封閉的輪廓。
    4. 將封閉的輪廓使用CAD軟件的“擠壓”命令,拉伸一定的距離,以創建實體的高度。
    5. 按需使用CAD軟件的其他編輯命令,對創建的實體進行必要的修飾和調整。
    6. 最后,保存為三維模型文件,如.STL或.STEP格式。

    方法3:基于CAD圖的曲面建模

    第三種方法是基于CAD圖的曲面建模。這種方法適用于需要精確控制曲面細節的圖紙,如汽車外殼設計或產品外觀設計。步驟如下:

    1. 打開二維CAD圖紙并選擇需要轉化為三維實體的曲面區域。
    2. 使用CAD軟件的“偏移”命令,復制選擇的曲面線,并將其偏移到合適的位置。
    3. 使用CAD軟件的“曲線”或“曲面”命令,根據曲面線細節創建曲面。
    4. 按需使用CAD軟件的其他編輯命令,對創建的曲面進行必要的修飾和調整。
    5. 最后,保存為三維模型文件,如.STL或.STEP格式。

    無論使用哪種方法,將CAD圖轉化為三維實體都需要一些專業的CAD軟件和技術知識。因此,如果您對CAD不熟悉或沒有足夠的時間進行學習和實踐,最好請專業的CAD設計師或工程師幫助您完成這個過程。
