文章源自公眾號：五味雜陳and快樂無處不在
在revit學習中，一些重復性的工作會影響工作效率，明明可以十來分鐘結束，卻要干上幾天，這就體現出了編程的好處。Revit有自己的API，對于一些新手來說，Revit提供的SDK安裝都有問題，更別說使用Revit API進行編程。隨著DYNAMO的誕生，以其可視化編程的形式，塊與塊之間的趣味鏈接，上手快，容易學的優勢很快贏得了初學者的喜好。接下來，我將使用DYNAMO進行軸網的繪制。

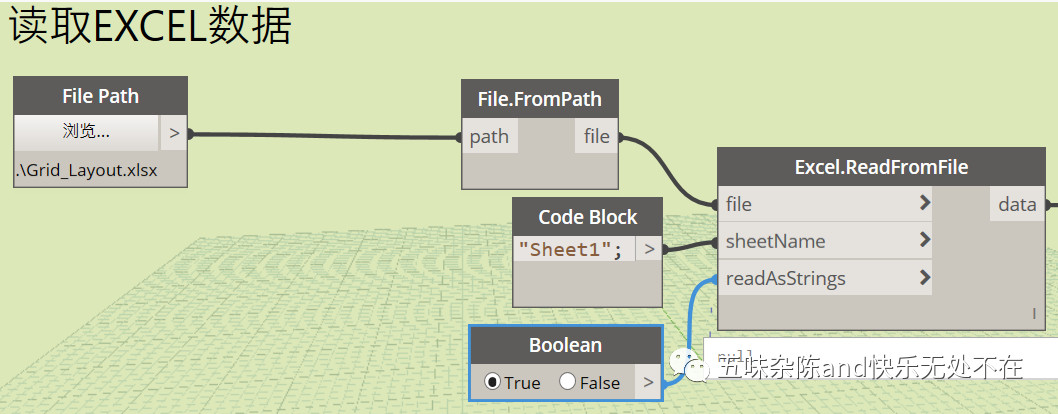

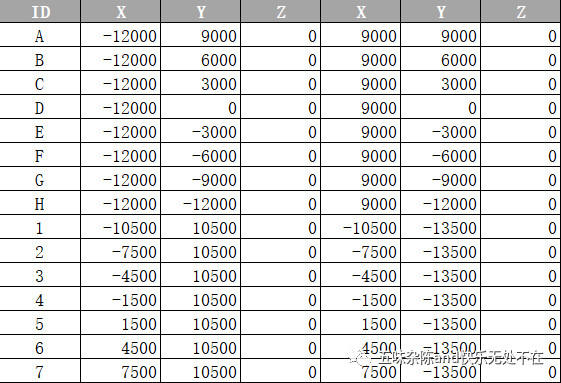

第一步：繪制Excel表格，填寫軸網始終點坐標并讀取Excel 數據，這步操作想必剛上手的朋友并不陌生。值得注意的一點，Sheetname這個輸入參數在Code Block中是加引號的，是字符型參數。

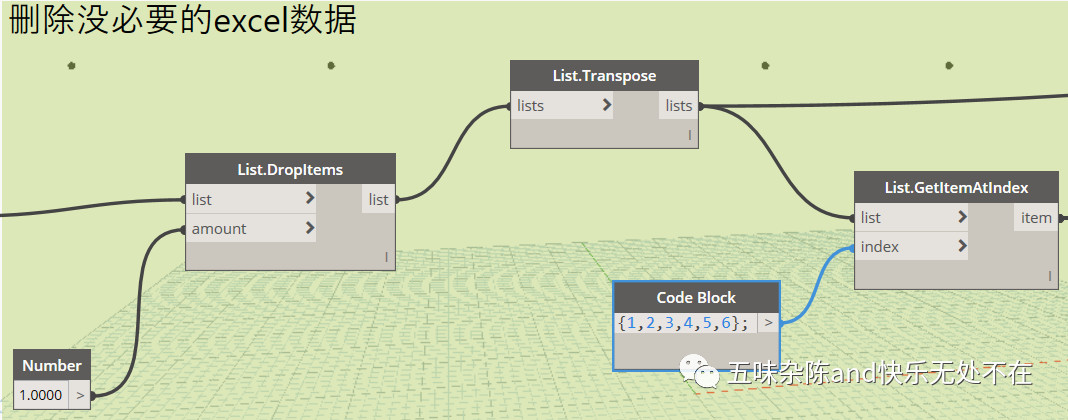

第二步：就是刪除沒必要Excel數據，得到有用的數據生成軸網。

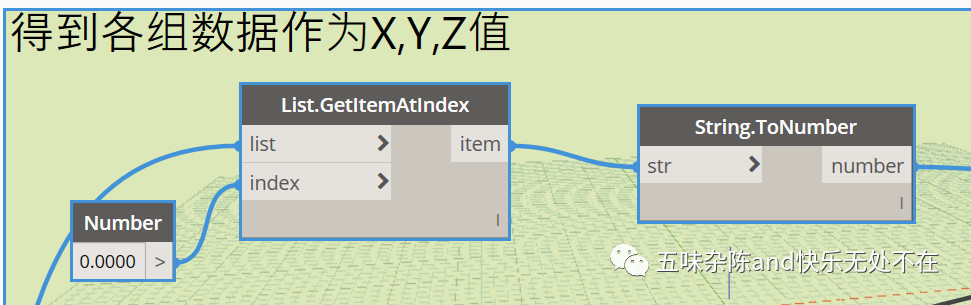

第三步：得到提取出來的各組數據作為X,Y,Z值，通過獲得X,Y,Z值我們來確定我們軸網的相對位置。

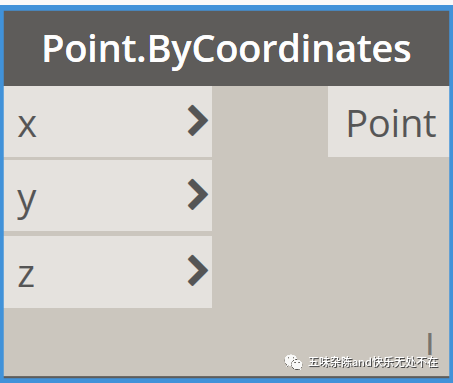

第四步：組成起始點的終止點坐標，這樣我們可以對起始，終止點進行連接。
第五步：生成軸網。
我們用節點進行軸網的收尾相連。

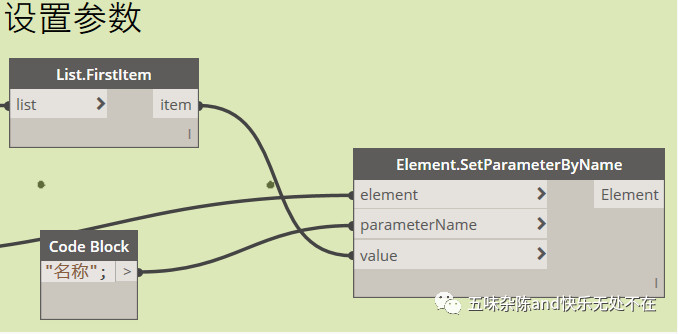

第六步：將名稱參數設置好，即標頭圈里面的文字。

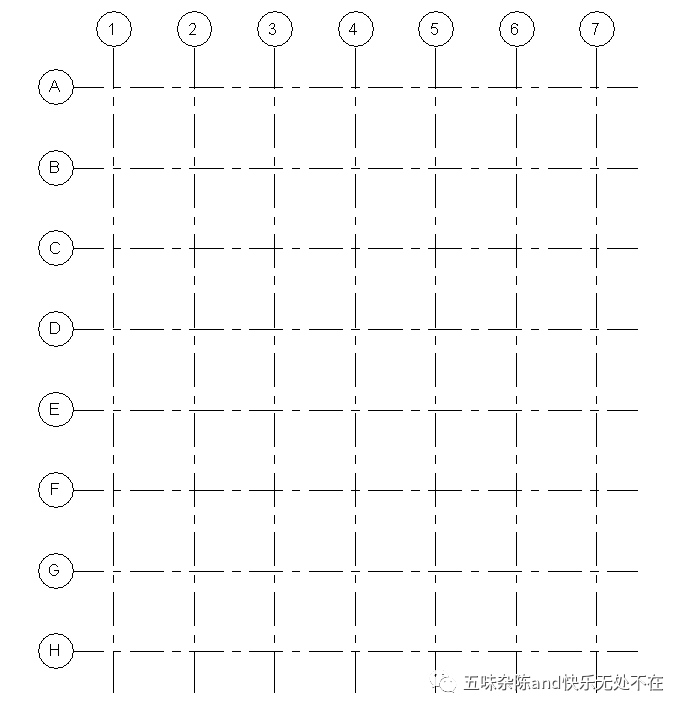

最后在Revit中的效果：
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
