本文來源于公眾號“三三島”的“宋姍”

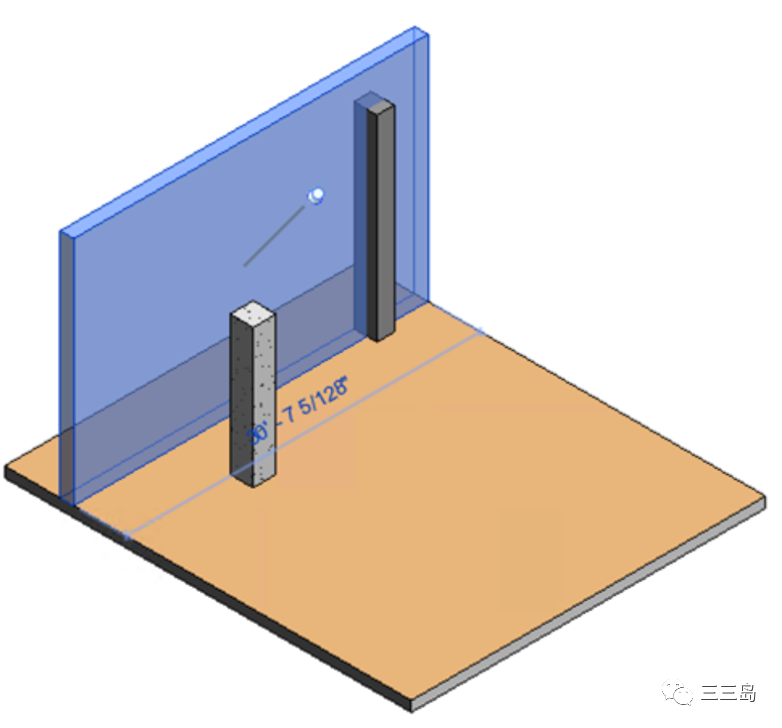

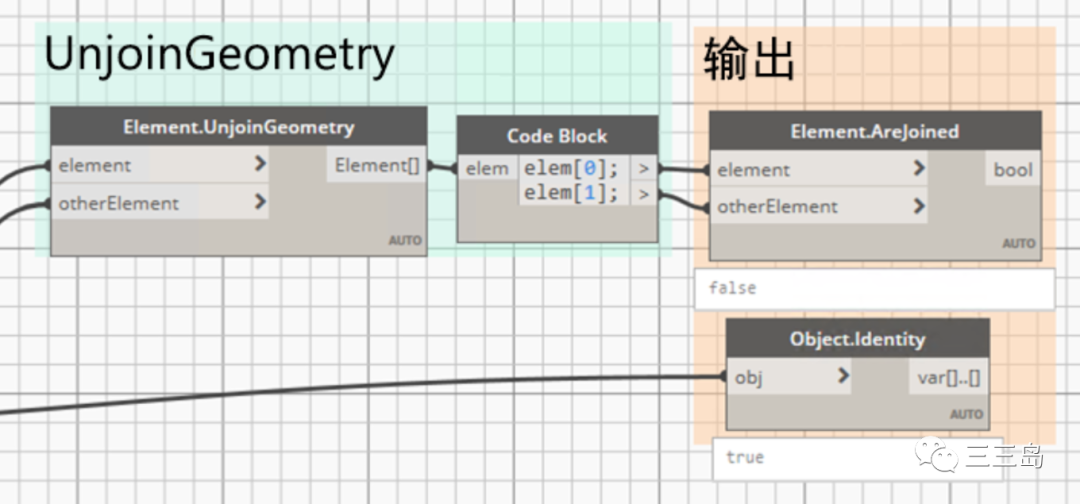

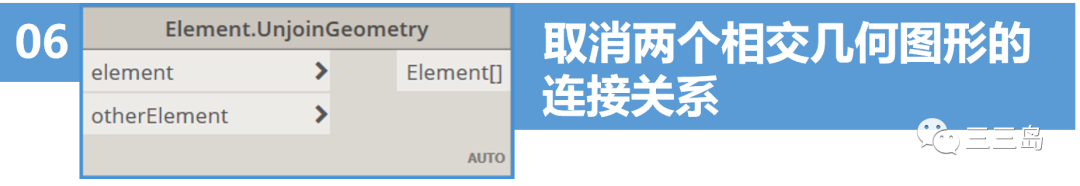

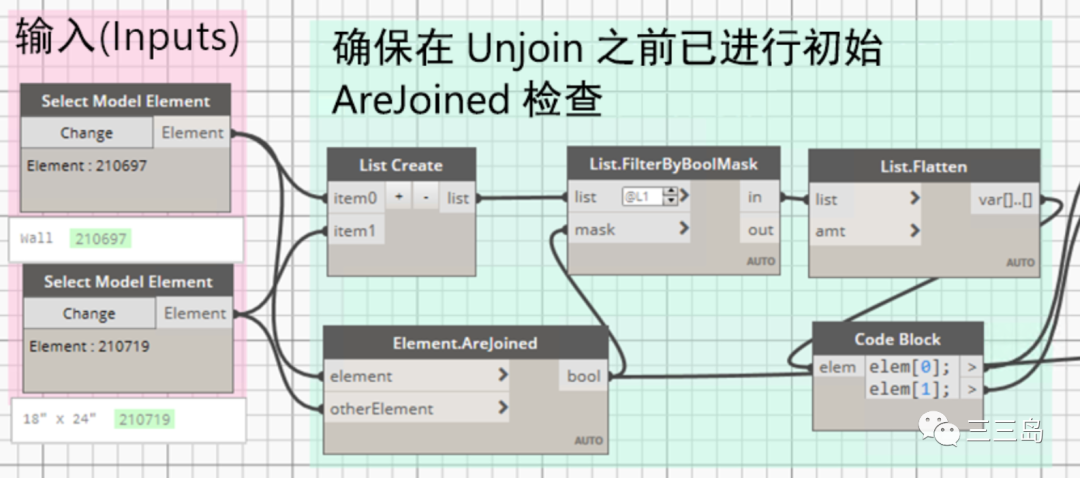

輸入墻和柱，通過Element.Areed判定是否為連接關系，如果是，則通過Element.UnGeometry取消墻和柱的連接關系。

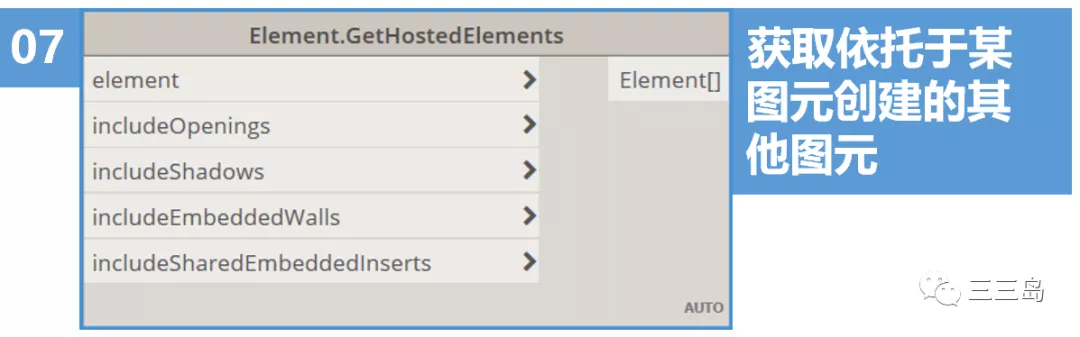

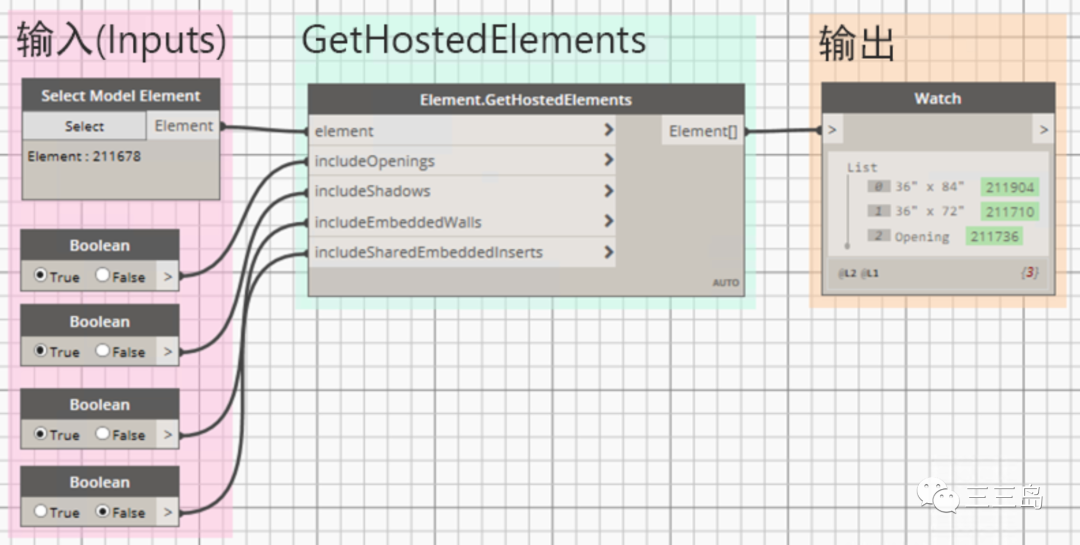

輸入端IncludeOpenings為True，表示獲取依托于墻創建的門、窗、洞口。

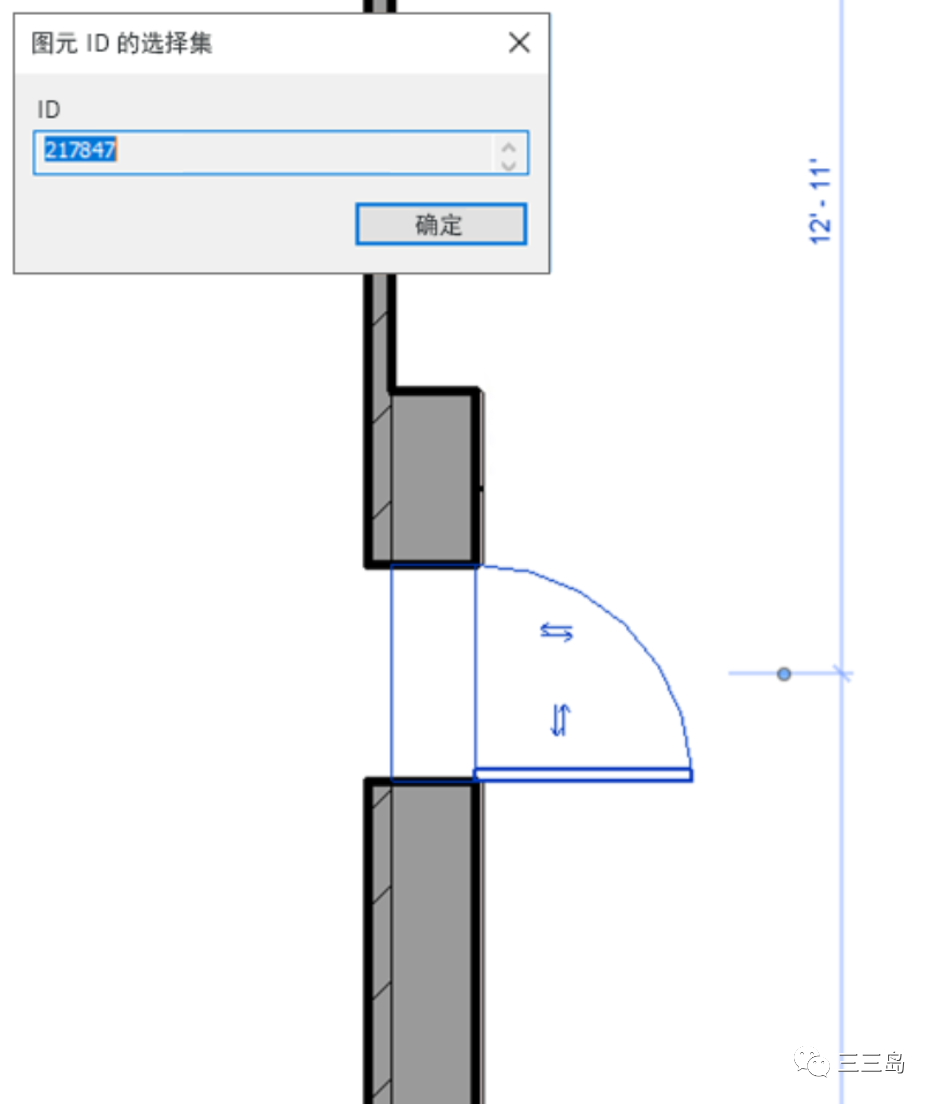

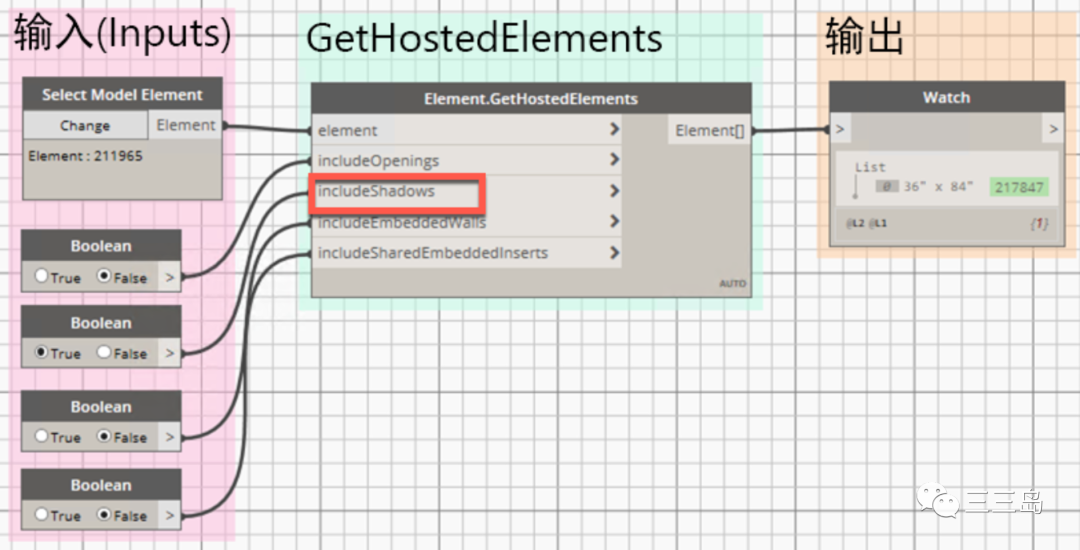

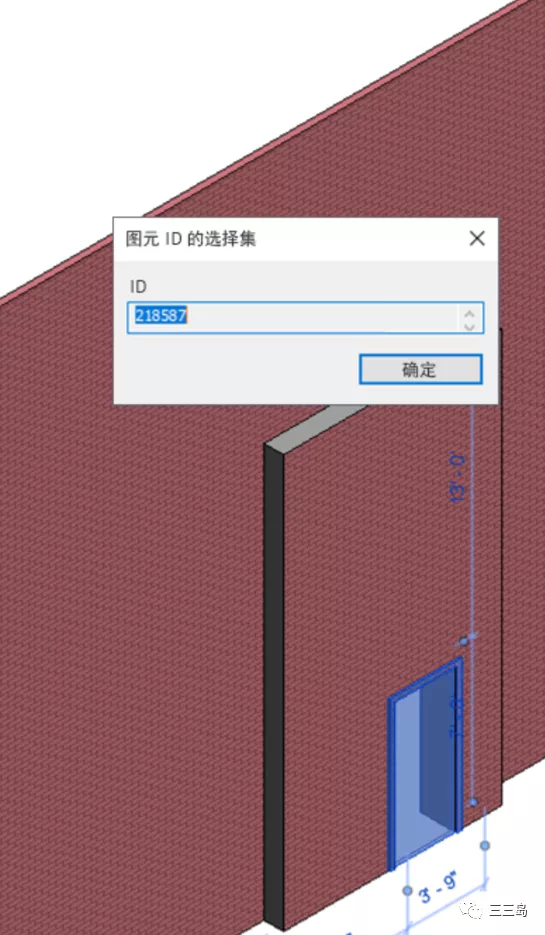

輸入端IncludeShadows為True，則當兩面墻連接時（通過“修改”->“幾何圖形”->“連接”），并且門放置在連接墻之一上時，可通過該節點，獲得門圖元。

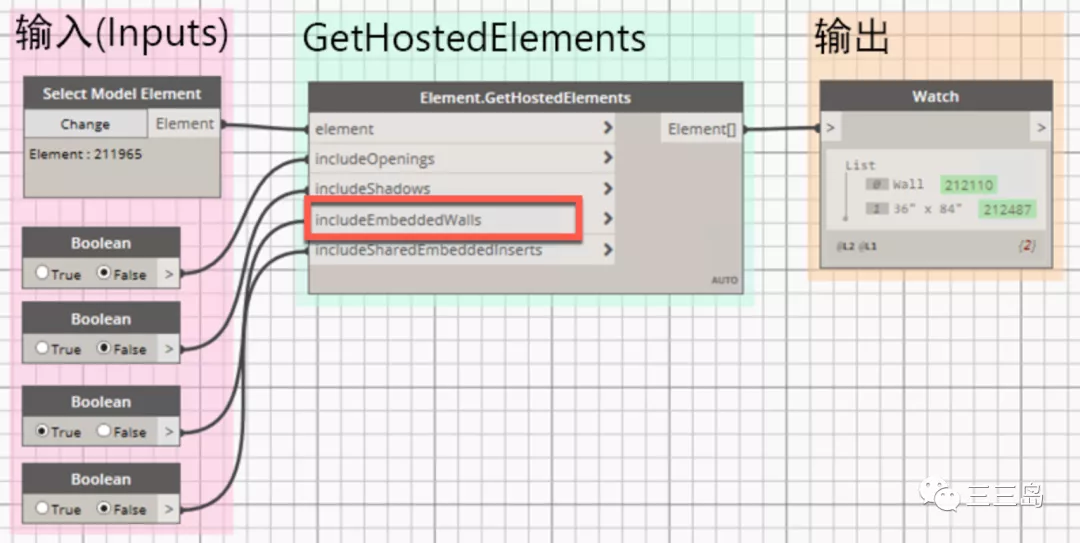

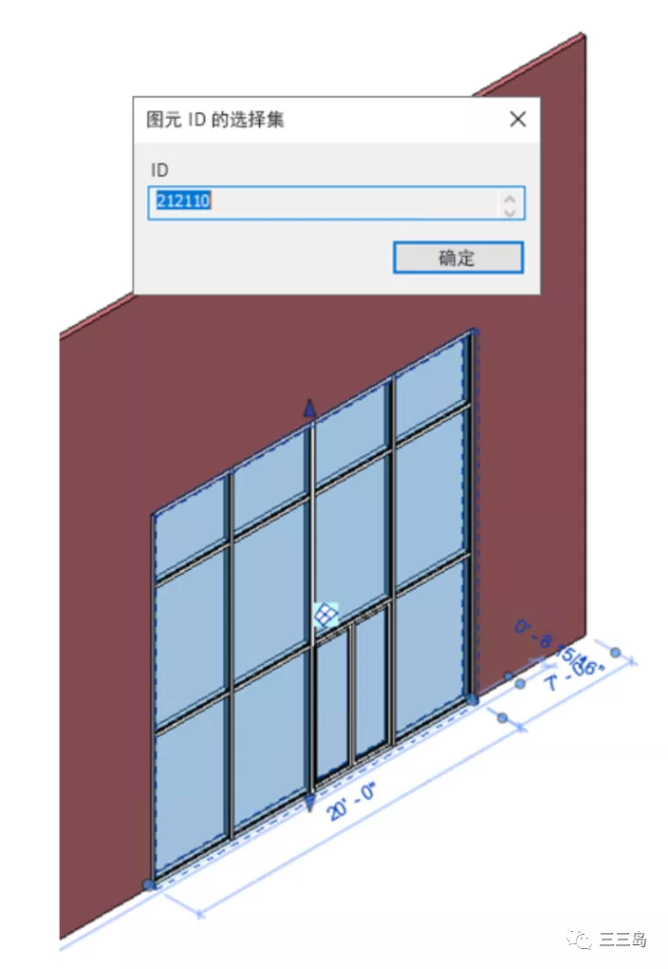

輸入端IncludeEmbeddedWalls為True，表示獲取依托于墻創建的整個內嵌墻或幕墻。

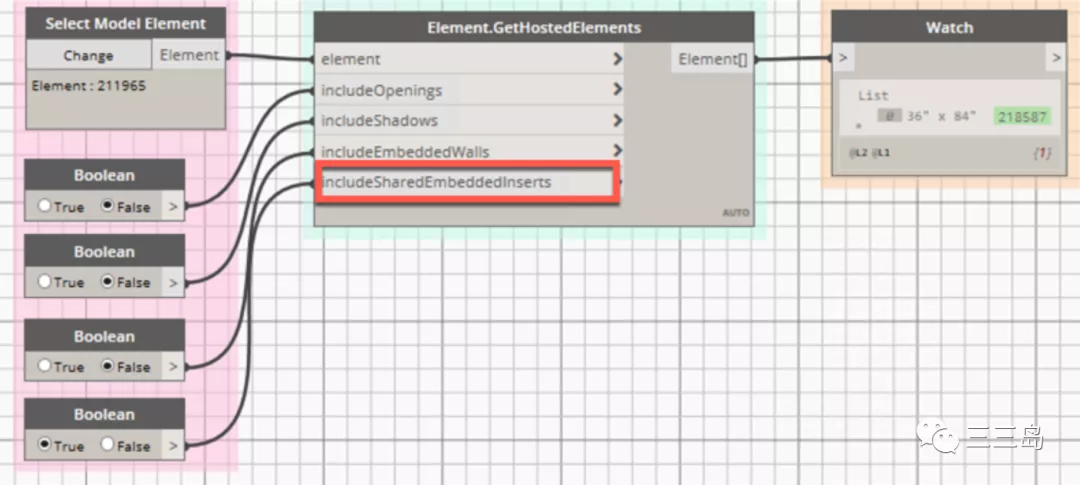

輸入端IncludeSharedEmbeddeds為True，獲取依托于內嵌墻創建的門、窗或其他插入對象。

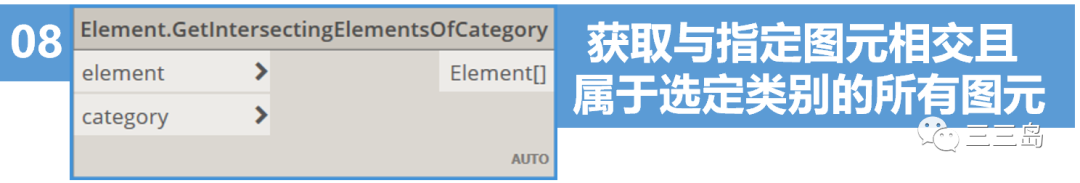

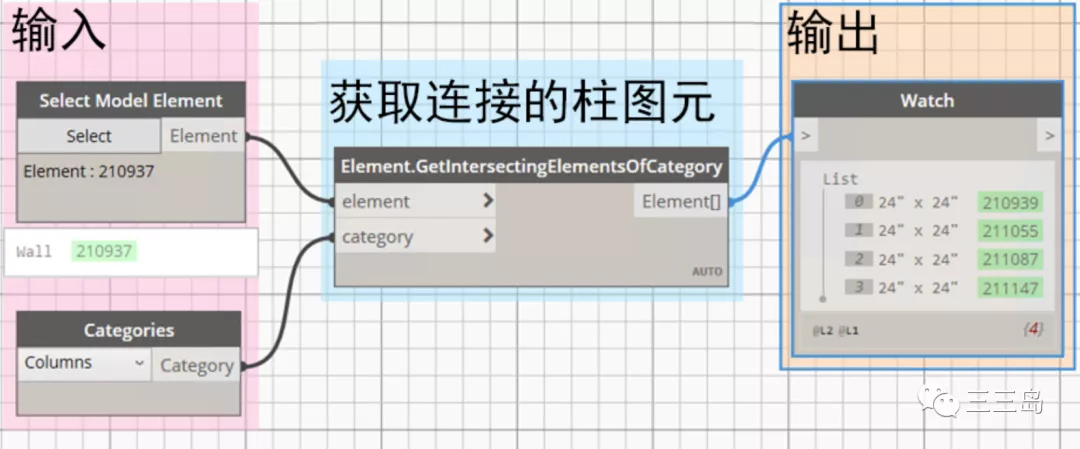

輸入墻和柱類別，通過該節點獲取到所有與該墻為連接關系的柱圖元。

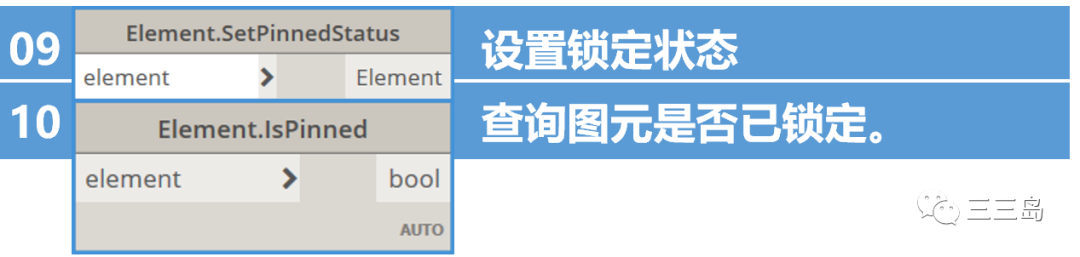

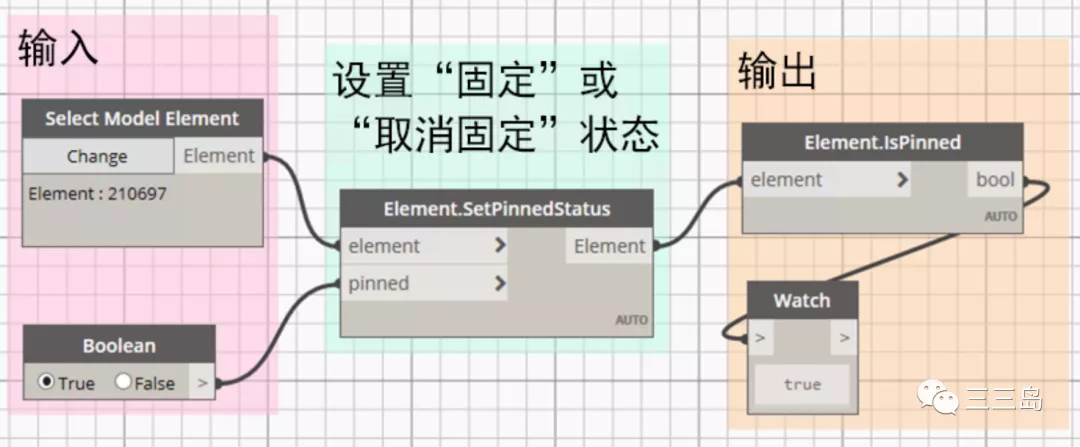

通過Element.SetPinnedStatus將輸入的墻鎖定，輸入端pinned為True時鎖定，為False時解鎖。通過Element.IsPinned判定圖元是否已鎖定。

本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
