Revit出色之處在于管理建筑信息，而且Dynamo可以在這方面讓Revit做得更好。
這里提供三個案例，可以展示Dynamo在建筑信息管理方面的出色能力。
1. 創建智能、自我調節的建筑模型
在建筑項目中，我們經常要在空間、幾何形體、模塊功能之間創建一些簡單的邏輯關系。比方說，一個辦公室的大小決定了可以放置多少張辦公桌。同時，這也決定了辦公室人員密度。根據建筑規范或者設計規范，這些因素又決定了應該使用何種類型的房門。
在某項目中，我們有這樣一條規則：如果辦公室超過一定大小，房門必須加上安全鎖。通常這件事情是手工完成的 - 手工計算一個房間中有多少張辦公桌，據此決定是否使用有安全瑣的門 - 繁瑣而容易出錯。
其實這個任務可以用Dynamo自動化起來。Dynamo可以確定每個門與哪個房間關聯，計算該房間內有多少家具，然后把家具數量寫到門的一個自定義參數上。有了這樣的信息，我們就可以據此設計門族（door family）的行為，使之根據參數來選擇正確的門鎖類型。如果房間大小變化了，或者家具的排布變化了，我們都可以重新運行Dynamo腳本，更新所有的門鎖設置。
Furniture-Counting_620
把門的類型和周圍家具數量聯系起來，我們其實是在利用BIM數據，讓建筑構件獲得更多的周圍環境信息，從而表現地更加“智能”。這種方法可以被用在很多常見問題上。比如說，復核一個房間是否有合適數量的門窗或電器設備以滿足光照和通風要求。
2. 自動化數據錄入和文檔編制
雖然Revit非常強調全方位的建筑信息，可它自身提供的數據錄入工具實在非常有限。在Revit中作批量編輯通常是件很痛苦的事，特別是跟Excel的數據處理能力相比，更是一聲嘆息。這也可以解釋為什么有那兒多受歡迎的Revit插件，全是用來跟Excel表格交換數據的。
問題是，并非所有的建筑信息數據都可以轉化成一張Excel二維表格。比如說，我們經常需要在一張樓層平面圖上對大量的房間作命名和標號，而依據的是它們的排列順序。這種空間信息其實從幾何上很容易理解，卻很難轉化成數據表格進行處理。
為了解決這個問題，我們開發了一個Dynamo腳本。設計師只要在平面圖上畫一根路徑，穿過所有需要命名的房間，Dynamo就可以依次對每個房間進行順序的命名和編號。用戶也可以選擇在處理中跳過某些特定名稱的房間，比如大堂或走道。如果在設計過程中有房間發生調整，只要重新運行這個腳本就行了。
Numbering_620
這個動畫中，我們畫了一根穿越一系列房間的曲線。當運行Dynamo腳本后，所有的房間都會依次序編號。同時我們在腳本設置中明確跳過了環形走道。
3. 提升設計質量
下一個腳本會抽取一些Revit外部工具無法取得的數據。在建模過程中，Revit的一些建筑構件會丟失它們的主體信息，以至于最后有成千上百個懸空的燈具或水管配件。沒有任何內置的工具可以檢查丟失主體的物體，但是我們可以使用Dynamo來抽取這一信息，并且寫到一個自定義的項目參數里。這樣，建筑構件的主體信息就可以在清單中查看，成為我們在建模過程中做質量檢查的一個步驟。
QAQC_620_3
該Dynamo腳本會把主體信息寫到一個自定義參數中，并且在清單里顯示出來。這里Dynamo沒有改動任何的模型數據，只是作為信息提取工具。

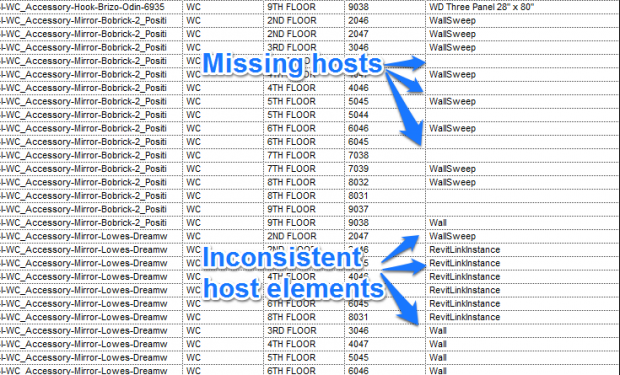

QAQC_04_cropped
最后的清單清晰地顯示了那些懸空構件，這些都是在建模過程中要更正的錯誤。
清單一直是Revit用戶的重要工具，可以分析建筑模型和追蹤錯誤。遺憾的是很多構件信息沒有在Revit清單功能中開放出來，而Dynamo可以幫助抽取這些數據，組織成有意義的格式，并且添加到Revit清單中。
看看Revit內部有什么
Dynamo提供給設計師一些Revit內部的東西，讓用戶可以在不借助API編程的情況下開發Revit插件。這使得用戶可以更加輕松地定制自己的Revit，而不用先花兩年時間學習怎么寫代碼，編譯和調試。
如果發現Dynamo自帶的結點無法滿足需求，Dynamo還允許我們用Python腳本直接調用所有的Revit API。這跟Autodesk以往的做法有很大不同。以前“易用性”被定義為用戶無需更多的定制化即可順利使用軟件。現在的“易用性”則是指定制化可以有多方便。
很長一段時間以來，Dynamo一直被詬病為Grasshopper的粗劣仿制品。在CASE咨詢公司，我們發現，如果把Dynamo和Revit的優勢領域結合起來，可以顯著提高工作效率。現在我們有了很好的機會定制Revit，使之更符合我們的需求。我們也希望Dynamo能幫助大家思考，如何讓Revit成為一個建筑信息管理的優秀平臺。
