來源：廣東重工院BIM中心
今日份小技巧：根據等高線創建地形
默認快捷鍵 ：無
網面工具的具體位置：界面最左邊豎向菜單欄 - 設計 - 網面工具
首先打開ARCHICAD軟件，導入一張地形圖或者使用多義線繪制地形圖。然后找到網面工具，雙擊網面工具，在網面工具面板中選擇實體模型，點擊確定。
( “ 實體模型 ” 位置如上圖所示 )
按住空格鍵，利用魔術棒工具，鼠標點擊等高線圖中最外面的等高線，這樣我們就得到了一個網面。我們選中這個網面，然后點擊一下網面工具，按住空格鍵，鼠標點擊一下第二條等高線，在跳出來的 “ 新建網面點” 面板中選擇 “ 添加新點 ” ，下拉欄中選擇 “ 按用戶定義的脊線調整 ” ，然后點擊確定，其余的等高線都是同樣的操作。（具體操作可觀看視頻）
( “ 新建網面點 ” 如上圖所示 )
全部等高線都添加網面點后，我們選中這個網面，然后點擊最外圈的等高線中任意一個小黑點，在跳出的小面板中選擇 “ 提升網面點 ” ，接著在出現的對話框中輸入這條等高線的高度，并且選擇 “ 應用到所有 ” ，點擊確定。（具體操作可觀看視頻）
( “ 提升網面點 ” 位置如上圖所示 ）

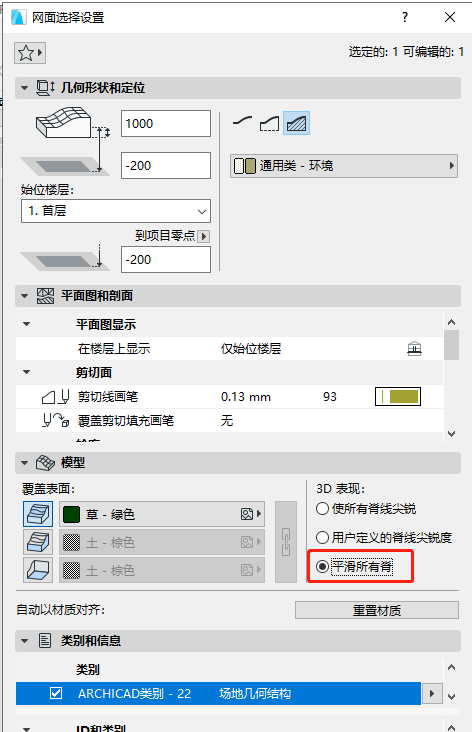

其余等高線都是一樣的做法，將等高線都提升到相應的位置后我們就得到了一個地形，我們選中這個地形，調出網面設置面板，在面板中選擇 ” 平滑所有脊 “，這樣我們就得到一個平滑的地形了。
( “ 平滑所有脊 ” 位置如上圖所示 ）
轉載請注明來源本文地址：https://www.tuituisoft/bim/177275.html
