    前言：

    隨著BIM技術在建設項目中逐步深入應用，業主是最大的BIM應用受益方，以業主為主導BIM應用可更大限度的發揮BIM應用價值已普遍成共識。業主對項目BIM應用有明確的應用目的，無論采用BIM項目總咨詢方式還是自行組織各承建單位BIM實施，均需要對承建各方的BIM實施能力進行把控，確保達到項目BIM應用預期，特別針對分部分項工程，業主重點關切，需要重點考慮。

    幕墻工程作為單體工程的重要分部分項工程，業主多采用專項分包的方式，采用BIM手段對項目進行整體把控，可以大大提高項目管理效率。因此，在對幕墻工程設計深化單位、承建單位等的BIM實施能力進行考察。

    結合前期咨詢經驗，特提出幕墻專項工程BIM實施內容的相關建議。僅供參考，未盡事宜，還望補充。

    以下正文

    1、幕墻工程設計BIM應用的目的、任務及應用價值點分析

    1.1幕墻工程設計階段應用BIM的目的

    通過應用BIM技術、BIM三維設計減少幕墻專業與其他專業間的沖突以及圖紙校審設計中的錯漏碰缺，從設計階段幕墻BIM模型著手，為施工階段BIM模型的深化應用作準備，輔助業主實現幕墻設計、施工全過程的項目精細化管理，從而提升幕墻專業從設計、協調和施工安排上的效率，達到提高工程建設質量的效果。

    1.2幕墻工程BIM設計應包括且不限以下主要內容

    ?設計階段建立和維護幕墻面層、龍骨層、局部詳細節點等的BIM模型

    ?進行幕墻與建筑、結構、機電、裝修等專業設計的碰撞檢查，并且出具檢查報告

    ?完成幕墻BIM優化分析并出具優化報告

    ?對幕墻下料加工及施工方案提出合理化建議

    ?完成幕墻工程量計算，輔助成本核算

    ?優化BIM幕墻模型并出下料單和施工圖

    ?保障項目施工階段應用落地

    1.3BIM應用任務詳解及應用價值點分析

    1.3.1創建幕墻施工BIM模型：

    根據幕墻專業深化設計圖紙，創建幕墻施工BIM模型，并建立產品BIM族庫，根據創建的BIM模型進行專項BIM分析工作。BIM模型的創建過程及模型成果是BIM應用的重要基礎。模型創建的過程也是BIM應用過程。

    1.3.2碰撞檢查：

    根據創建的幕墻施工BIM模型，完成碰撞檢查BIM專項分析，檢查幕墻模型與建筑、結構、機電、室內精裝修等專業的碰撞問題，并形成碰撞檢查報告。

    1.3.3設計深化：

    根據幕墻設計BIM模型，依據專業要求，對模型進行深化，消除各專業碰撞，形成深化后的幕墻施工BIM模型，該深化導出必要的施工深化圖紙，按深化后的BIM圖紙進行施工。

    1.3.4溝通協調：

    應用BIM模型進行與甲方、BIM顧問方、監理單位、設計單位、其他分包單位的溝通，應用該BIM模型進行施工班組的施工交底。

    1.3.5進度控制：

    根據BIM模型和工程進度安排以及實際施工情況，在項目周例會、月例會上，通過BIM系統管理平臺匯報工程計劃進度、實際進度，反映進度偏差。

    1.3.6工程量統計和造價管理：

    基于幕墻施工BIM模型，統計主要材料工程量，進行成本管控。通過BIM模型反映工程變更對工程量的影響。

    1.3.7施工方案模擬：

    分析本項目特點和技術難點，對重要或復雜工藝節點采用虛擬仿真技術展示施工工藝流程，優化施工方案，保障施工順利進行。

    1.3.8施工指導：

    利用BIM模型，形成埋板預埋圖紙，指導現場施工，以及骨架定位安裝工作。

    1.3.9下料優化：

    利用BIM模型，對鋁型材龍骨、玻璃、鋁板等重要材料進行下料計算和優化。

    1.3.10工程檔案管理：

    建立BIM信息電子工程檔案資料庫，上傳至甲方公共管理平臺統一存檔。

    1.3.11運維模型：

    承包人在工程竣工后，完成創建包括型材、玻璃、開啟扇五金件等的生產商、型號、尺寸、聯系方式、維護信息等參數的BIM竣工模型，為業主的運維服務提供數據支撐。

    2、設計成果及要求

    2.1模型成果要求

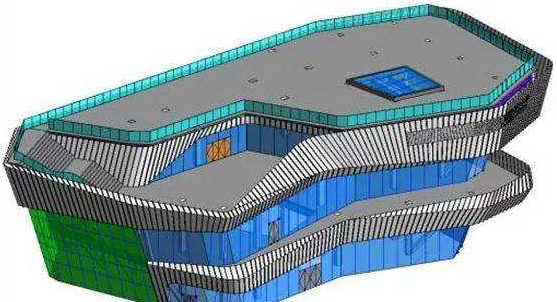

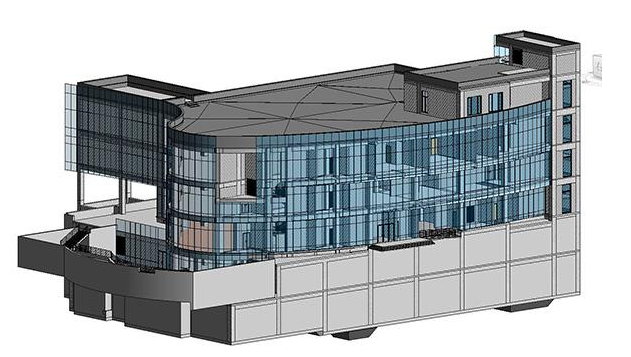

    2.1.1幕墻整體建模

    包括但不限于幕墻面層、龍骨及連接件層的相關構件模型創建，模型精度LOD300

    格式：.rvt

    2.1.2幕墻節點模型

    包含但不局限于按照施工工藝要求進行幕墻局部節點的細節模型創建，包含面層、龍骨、連接點、五金配件、施工措施構件、輔材等模型創建，模型精度LOD400，解決設計過程中遇到的問題，輔助解決施工方案實施驗證問題。

    格式：.rvt

    2.1.3竣工模型

    結合幕墻深化模型，跟進施工過程實施落地，及時調整正施工過程中的變更簽證內容，補充、完善包含生產商、型號、尺寸、聯系方式、維護信息等參數的最終竣工模型交付運維，模型精度LOD500

    格式：.rvt

    2.1.4其他專業模型

    建筑、結構、機電、內裝修等專業模型，其中機電模型為管綜優化后模型，模型精度LOD350以上。以上模型應當由業主提供或由業主另行委托。

    格式：.rvt

    2.2應用成果要求

    2.2.1圖紙問題清單及碰撞報告

    根據創建的幕墻施工BIM模型，完成碰撞檢查BIM專項分析，檢查幕墻模型與建筑、結構、機電、室內精裝修等專業的碰撞問題；基于BIM模型檢查各個專業間圖紙之間的匹配性問題進行核查，對圖紙的錯、漏、碰、缺問題進行檢查，并提交報告。

    整合各專業的BIM模型，查找設計中的沖突點，修正各自專業模型在設計上的錯誤以及消除各專業在空間位置上不協調一致的情況，規避可能對施工階段造成的影響，并交付檢測分析報告和優化方案，并持續追蹤直至問題解決


    2.2.2設計深化

    根據幕墻設計BIM模型，依據專業要求，對模型進行深化，消除各專業碰撞，形成深化后的幕墻施工BIM模型，基于BIM模型對該部位進行節點深化，驗證施工方案的可行性，并出具反饋報告。

    格式：.rvt

    2.2.3優化施工圖

    深化項目BIM工程模型，創建相關各專業平立剖面圖、節點詳圖以及深化施工圖。該深化導出必要的施工深化圖紙，按深化后的BIM圖紙進行施工。

    格式：CAD

    2.2.4下料優化

    利用BIM模型，對鋁型材龍骨、玻璃、鋁板等重要材料進行下料計算和優化。按照業主的要求，提交基于BIM三維模型的材料用量及下料詳細尺寸清單或圖紙，并指導生產加工和現場安裝調試。

    格式：doc

    2.2.5工程量統計和造價管理

    基于幕墻施工BIM模型，統計主要材料工程量，進行成本管控。通過BIM模型反映工程變更對工程量的影響。

    格式：doc

    2.2.6施工方案模擬

    分析本項目特點和技術難點，對重要或復雜工藝節點采用虛擬仿真技術展示施工工藝流程，優化施工方案，保障施工順利進行。

    （1）、施工方案模擬動畫，格式：avi

    （2）、navisworks或其他軟件渲染圖


    2.2.7交底培訓

    進場施工前協助甲方完成幕墻相關單位人員針對圖紙和模型使用的交底培訓

    2.2.8施工協助

    施工過程及時跟進解決BIM技術在施工現場應用的相關問題，配合施工順利進行，及時上門或駐場服務配合

    3、BIM實施團隊的要求

    該團隊?wèi)?yīng)具備優秀BIM設計應用和管理能力。BIM咨詢團隊?wèi)?yīng)具備BIM技術全過程應用的項目咨詢和統籌管理能力，需對原設計進行核對校審、提出優化反饋意見，確保BIM圖紙能夠在施工階段落地應用。因此，要求服務于我公司的BIM團隊能提出正確、有效、關鍵的設計校審意見。具體要求有：

    （1）參與該項目設計團隊不少于10人，且不少于5人具有人社部二級建模師證書。

    （2）設計團隊的BIM項目相關業績，要不少于3個含幕墻專業的BIM技術應用項目。

    （3）設計團隊服務的客戶中，要不少于3家是地產100強或本地標桿房企。

    （4）該團隊必須要有自己企業的設計標準及技術管理體系。為了提高BIM設計咨詢的時效性，降低BIM優化的時間周期與溝通成本，要求該單位自簽訂合同之日起熟知公司設計標準及技術管理體系。

    4、工期要求

    自招采下達“設計單位對接通知單”之日起，本項目幕墻工程BIM設計應用同時啟動，周期天。通過模型初步審核后，再實施BIM出圖。

    5、BIM設計流程

    5.1項目BIM技術應用策劃

    5.1.1根據業主全過程采用BIM實施方案規劃，結合項目實際制定本項目幕墻BIM設計階段工作流程、確定各方職責。

    5.1.2服從本項目制定的BIM協調和溝通機制規劃；包括BIM參與方架構、溝通流程、訪問權限等，并負責根據進展實際情況及項目要求對規劃進行調整或補充。

    5.1.3協助業主制定項目BIM實施標準和BIM技術軟硬件系統總體方案。

    5.1.4、協助業主制定項目各相關方BIM應用要求，包括但不限于如下內容：

    （1）全過程BIM實施規劃；

    （2）設計階段BIM實施計劃；

    （3）全過程BIM技術標準；

    （4）全過程BIM實施計劃；

    （5）項目實施導則；

    （6）模型使用管理規范；

    （7）施工單位建模標準審核意見，并嚴格把控模型質量控制及時進行模型維護；

    （8）各階段模型交付標準；

    （9）招標過程中，各參建單位的BIM實施標準和招標要求。

    （10）BIM協調周例會，并根據需要參與各工程例會，為協調解決設計問題提供BIM技術支持，必要時在會議中進行模型操作。
