外裝飾的繪制

建筑裝飾是為保護建筑物的主體結構、完善建筑物的物理性能、使用功能和美化建筑物，本章中外裝飾的繪制方式，選擇墻和板進行外裝飾繪制，根據效果圖和立面圖確定外裝飾厚度，注意材質的選擇和效果的調整，注意遇到門窗的地方要開洞。

2.12.1屋頂板裝飾

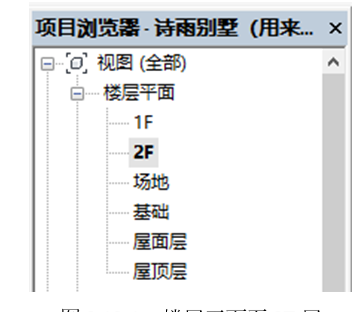

1）灰色高級涂料的編輯，將樓層平面置于2F層，詳見圖2.12-1所示。

圖2.12-1  樓層平面至2F層

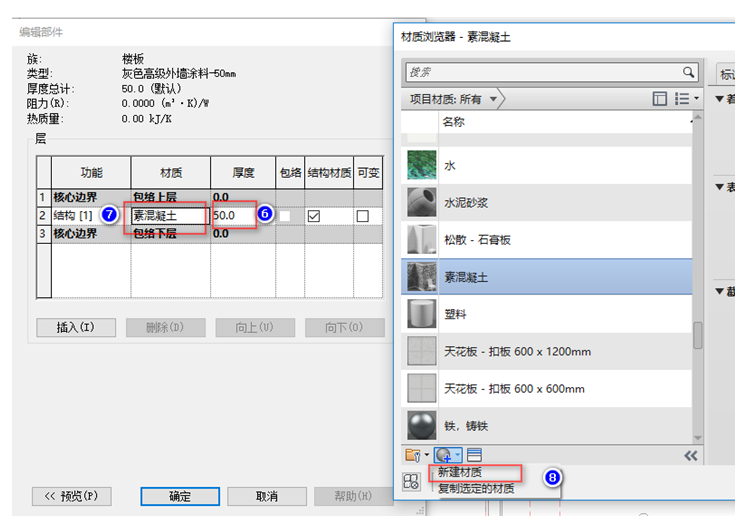

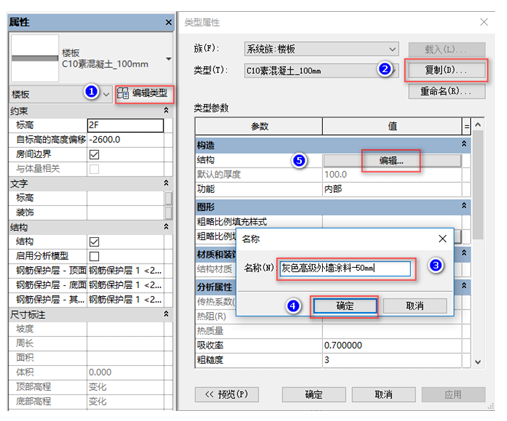

2）選擇“結構”"“樓板”，單擊“編輯類型”按鈕，在彈出的對話框中單擊“復制”按鈕，將名稱改為“灰色高級外墻涂料-50mm”點擊“確定”按鈕，進入編輯將“厚度”修改為“50”點擊材質，在材質瀏覽器中新新建一個材質將從命名為“灰色高級外墻涂料”詳見圖2.12-2所示。

圖2.12-2 材質的設置

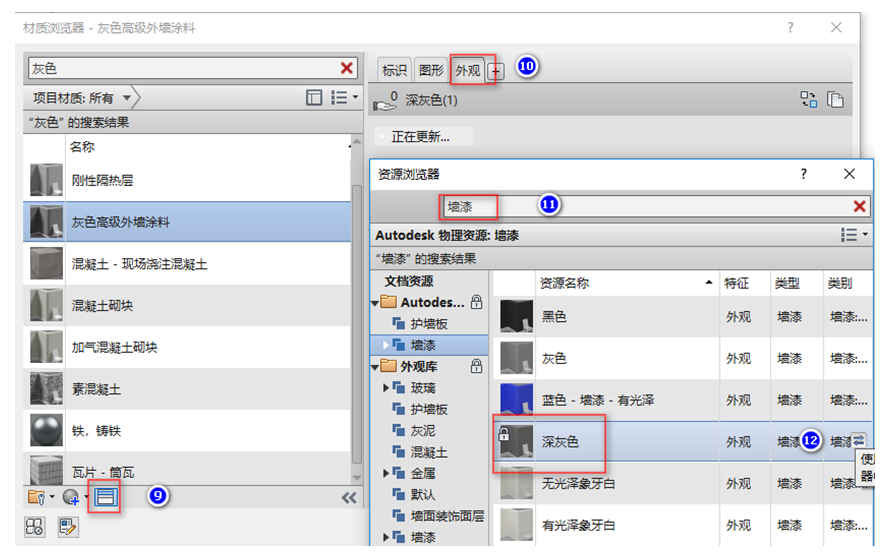

3）點擊" “外觀”在點擊在資源瀏覽器中輸入“墻漆”選擇“深灰色”替換詳見圖2.12-3所示。

圖2.12-3 材質的設置

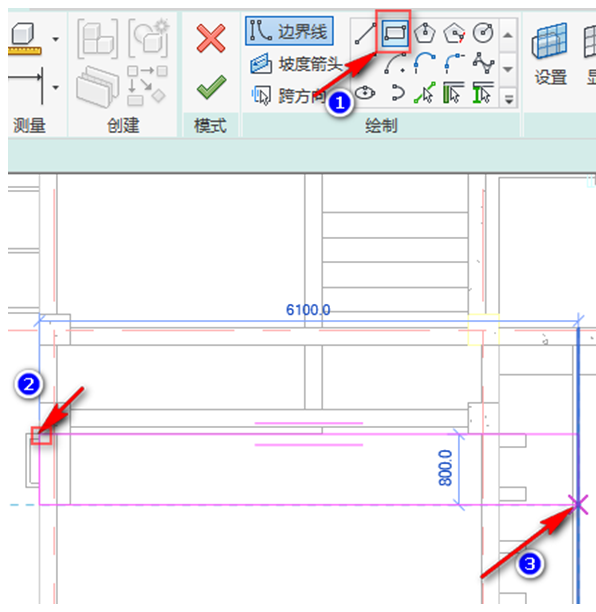

4）灰色高級涂料板的繪制，單擊“矩形”按鈕，繪制灰色高級涂料板，調節跨度方向，將便宜量設置為0，詳見圖2.12-4所示，單擊按鈕，完成繪制。點擊進入3D視圖，詳見圖2.12-5所示。

圖2.12-4 灰色高級涂料的繪制

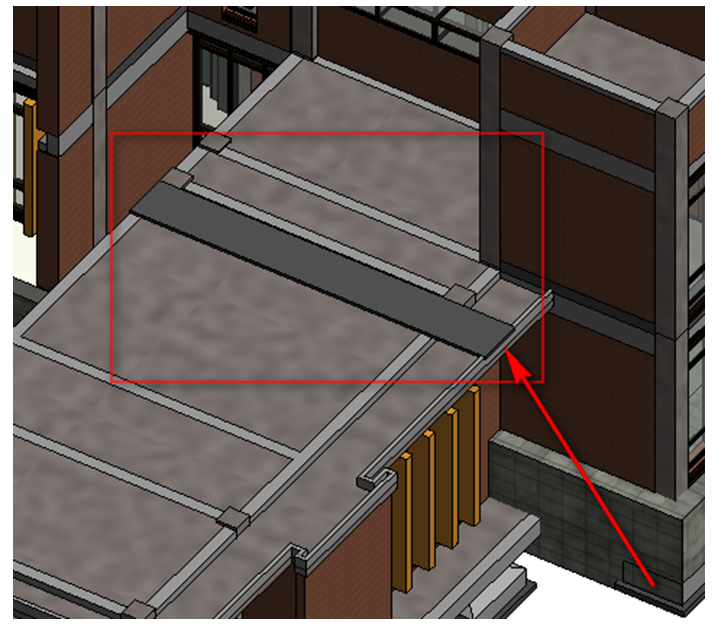

圖2.12-5  3D效果圖

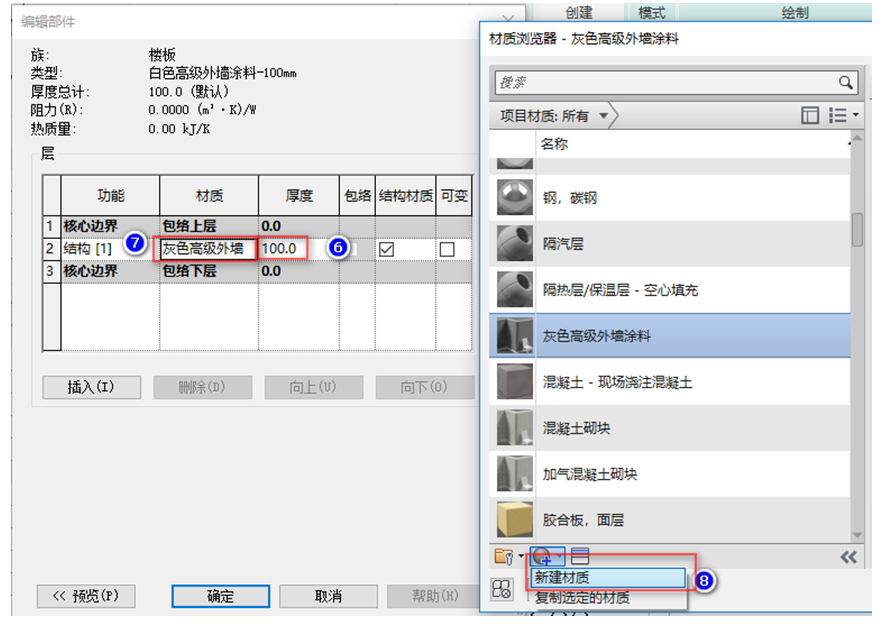

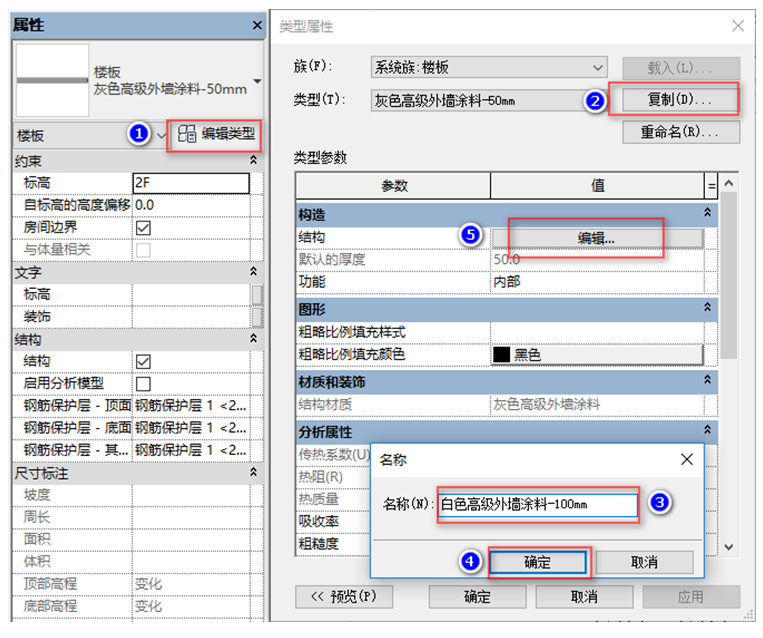

5）白色高級涂料的編輯，將樓層平面置于2F層，詳見圖2.12-1所示，選擇“結構”"“樓板”，單擊“編輯類型”按鈕，在彈出的對話框中單擊“復制”按鈕，將名稱改為“白色高級外墻涂料-100mm”點擊“確定”按鈕，進入編輯將“厚度”修改為“100”點擊材質，在材質瀏覽器中新建一個材質將重命名為“白色高級外墻涂料”詳見圖2.12-6所示。

圖2.12-6 材質的設置

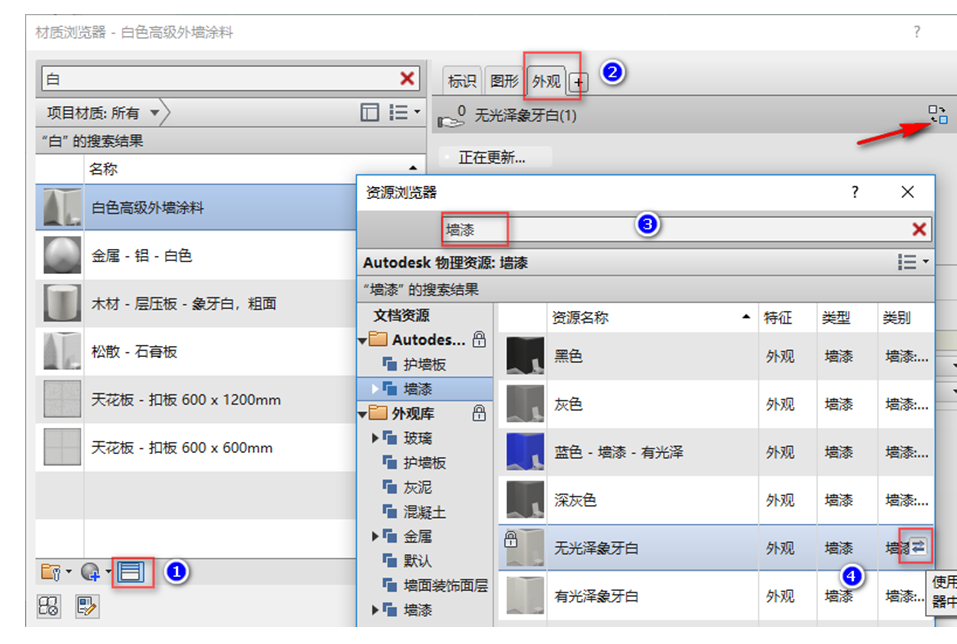

7）點擊"“外觀”在點擊在資源瀏覽器中輸入“墻漆”選擇“無光澤象牙白”替換詳見圖2.12-7所示。

圖2.12-7 材質的設置

8）繪制白色高級涂料板，單擊“拾取線”按鈕，繪制白色高級涂料板，調節跨度方向，將“自標高額的高度偏移”改為“100”，詳見圖2.12-8所示，按快捷鍵T+R修剪（選取保留的線）詳見圖2.12-9所示，單擊按鈕，完成繪制。點擊進入3D視圖，詳見圖2.12-10所示。

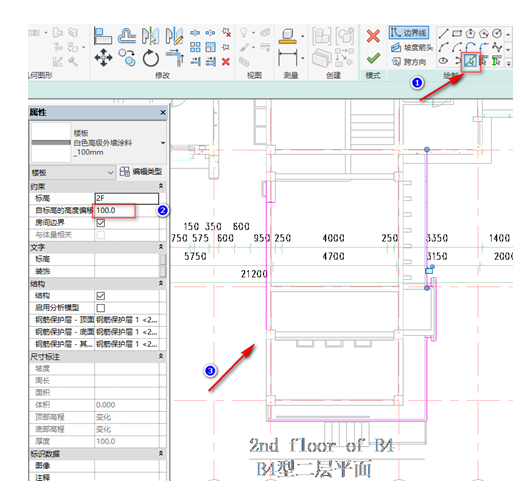

圖2.12-8 白色高級涂料的繪制

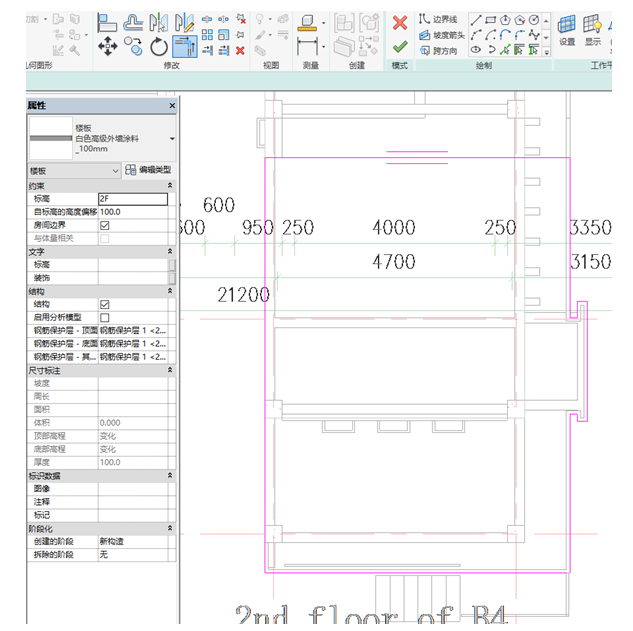

圖2.12-9 修剪后平面效果圖

圖2.12-10  3D效果圖
