創建樓板邊緣加厚公制輪廓-主體

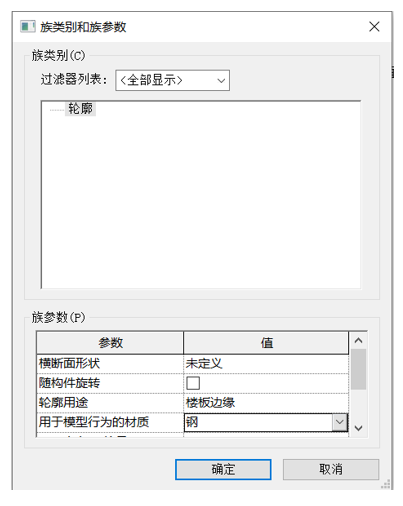

01.點擊“文件”選項卡——“新建”——族，在彈出來的新建族對話框中，選擇“公制輪廓-主體”，點擊“打開”按鈕，創建一個新族，在“屬性”面板中點擊“族類別和族參數”，設置其輪廓類型，如圖2.2-9所示。
圖2.2-9 族類別和族參數

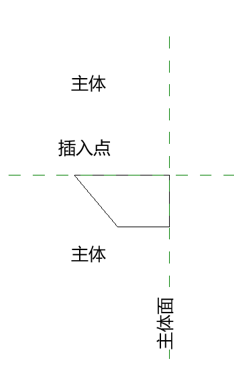

02.繪制樓板邊緣加厚輪廓線。點擊“創建”選項卡——“詳圖”面板——（線）。在繪制面板中選擇“線”，繪制加厚樓板邊緣，輪廓線必須處于閉合狀態，如圖2.2-10所示。
圖2.2-10 輪廓線
04.把新建族載入到上一個項目中。

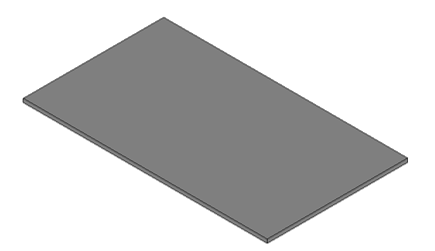

05.創建樓板。點擊“建筑”選項卡——“構建”面板——“樓板”下拉列表——（樓板：建筑），在屬性瀏覽器中，任意繪制一個樓板，切換到三維視圖，如圖2.2-11所示。
圖2.2-11 三維樓板
06.點擊“建筑”選項卡——“構建”面板——“樓板”下拉列表——（樓板：樓板邊）。

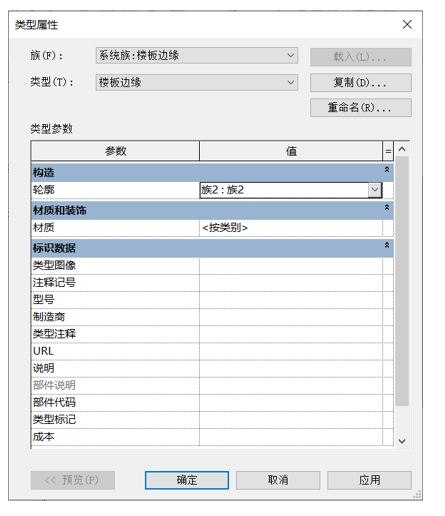

07.在屬性瀏覽器中，點擊屬性面板中的“編輯類型”，彈出“類型屬性”窗口，對類型參數進行適當更改，如圖2.2-12所示。
圖2.2-12 類型屬性
08.在樓板邊緣的位置單擊放置樓板邊緣，便生成了樓板加厚的二維輪廓族，如圖2.2-13所示。
圖2.2-13 放置樓板邊緣
特別提示：創建樓板邊緣輪廓族時，當選擇鋼、木材或其他用于模型行為的材質時，載入項目是無法為樓板邊緣配置鋼筋，而選擇混凝土或預制混凝土用于模型行為的材質時，載入項目中是可為樓板邊緣配置鋼筋。
