普通門族實例——平面表達
平面表達：在門族和窗族中不僅要繪制三維模型實體，還需要繪制平面的表達符號，以方便在平面視圖中方便辨認圖形。
對于門族平面表達，需創建“門板”以及“開門弧線”作為平面表達，用以在視圖平面中看到簡化的門族圖形表達。
01.在Revit中打開上一章節所繪制的“門族.rft”。

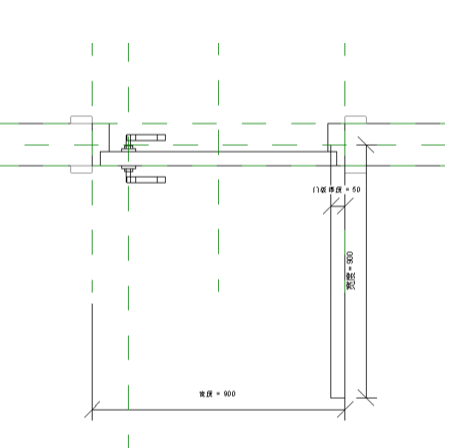

02.繪制門板平面表達符號。在“注釋”選項卡中點擊“符號線”進行繪制門板符號，并進行“對齊”、“鎖定”以及賦予“門板厚度”、“寬度”的參數類型，如圖2.10-1所示。
圖2.10-1 門板位置

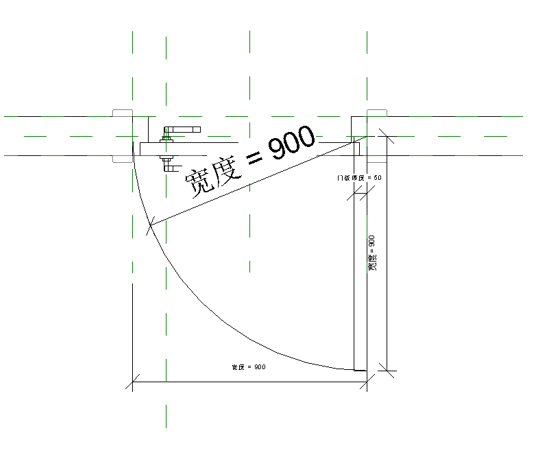

03.繪制開門弧線。點擊“符號線”中的“起點-終點-半徑弧”進行繪制開門弧線，勾選“中心標記可見”，然后進行對弧線的“對齊”、“鎖定”以及賦予“寬度”的參數類型，如圖2.10-2所示。
圖2.10-2 開門弧線

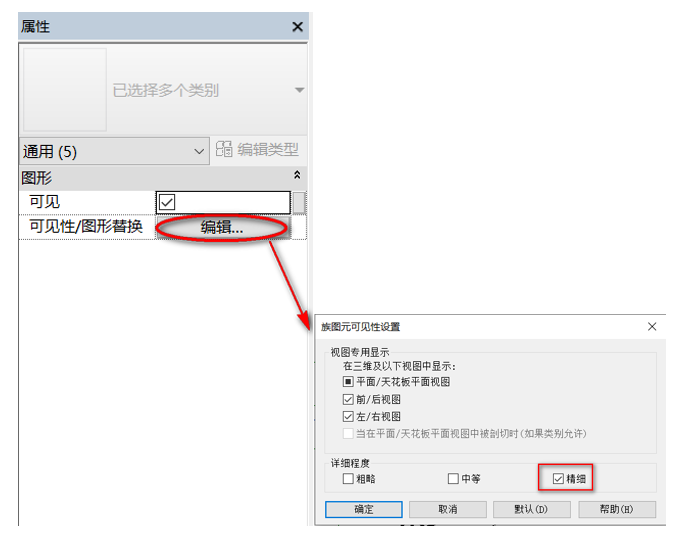

04.編輯“可見性/圖形替換”。選擇繪制好的弧線和門板位置，在“屬性”面板下點擊“可見性/圖形替換”的“編輯”，使門的二維注釋線在項目環境中僅出現于視圖的詳細程度為“粗略”和“中等”時顯示，如圖2.10-3a所示。同理選擇門的三維實體構件，并在“屬性”面板下點擊“可見性/圖形替換”的“編輯”，使門的三維模型在項目環境中僅出現于視圖的詳細程度為“精細”時顯示。如圖2.10-3b所示。完成后保存族到計算機本地文件夾內。
a）
b）
圖2.10-3 族圖元可見性設置
04.創建項目進行對“門族.rft”的驗證。使用“建筑樣板”新建項目，并在平面視圖中繪制一面墻體，并把繪制好的門族載入到項目中，在墻體上進行放置“門族”，并調整其精細程度進行查看門族的顯示狀態，如圖2.10-4所示。
圖2.10-4門在不同精細程度中的顯示區別
