由于在revit中無法創建“點”這個圖元，（體量中的點圖元只是一個參照點，不是實際存在的），所以當需要創建錐體時，不能直接用一個點和一個面來創建錐體。下面教大家如何創建正棱錐以及圓錐：
步驟圖文詳解

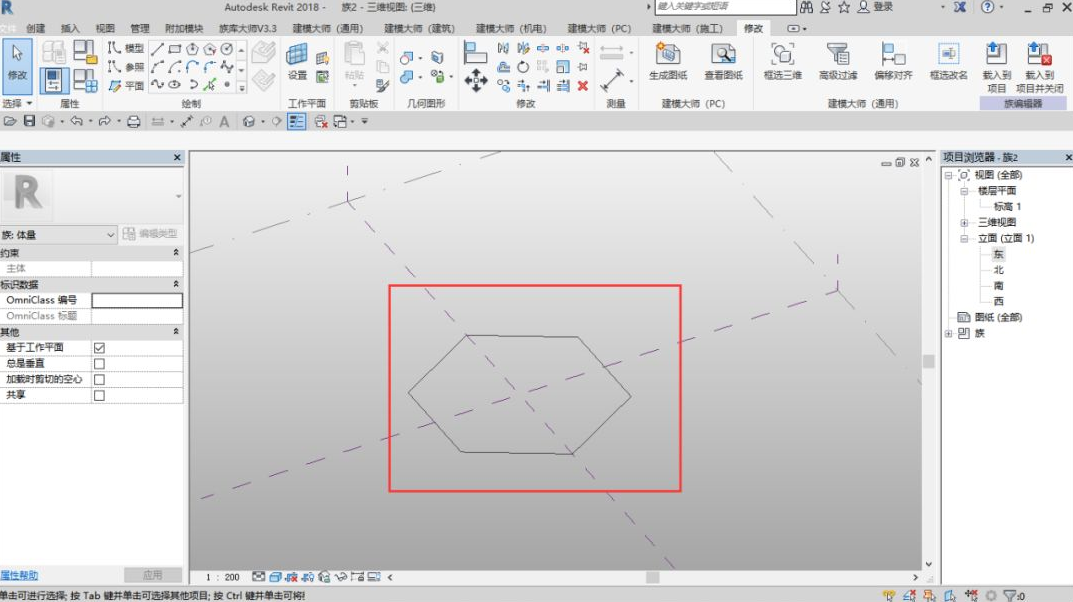

1、選擇外接六邊形命令，創建一個正六邊形，然后切換到立面。

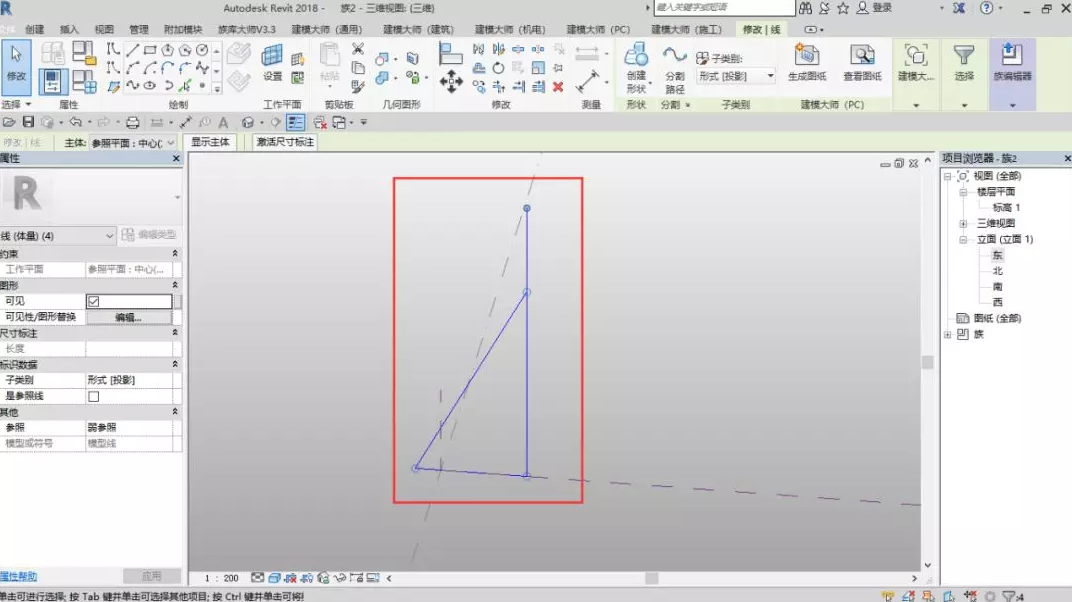

2、在立面創建一個直角三角形，一條直角邊與六邊形的邊相交。

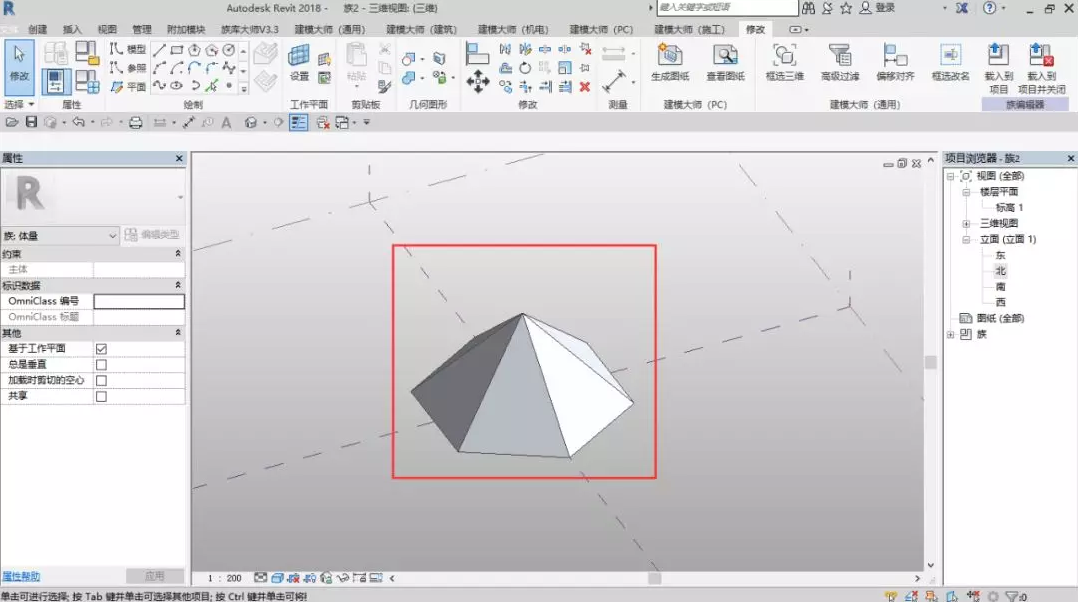

3、將六邊形與三角形全選，然后點擊創建形狀。

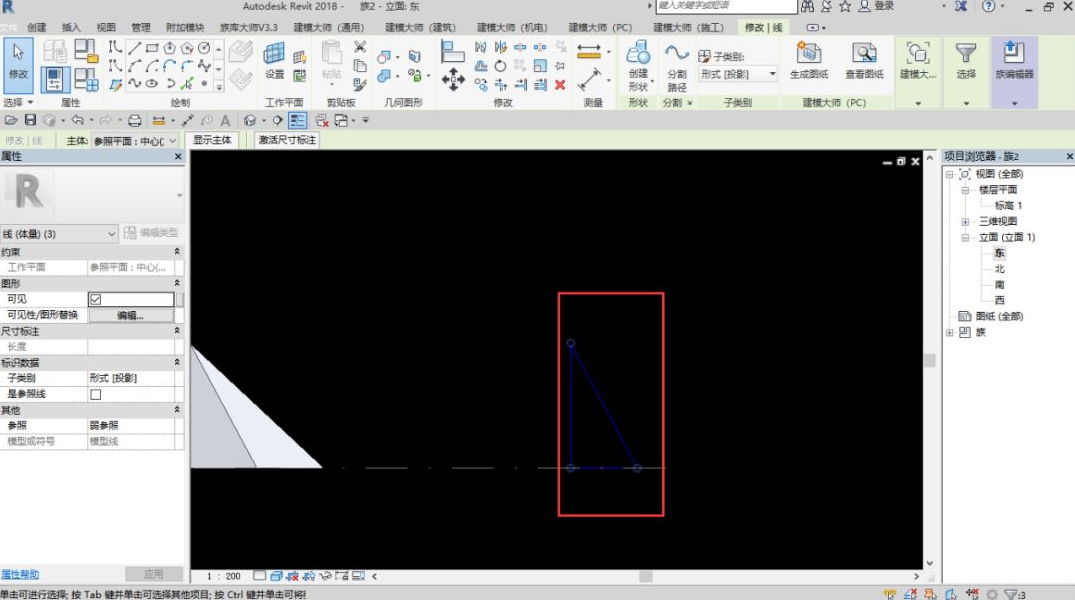

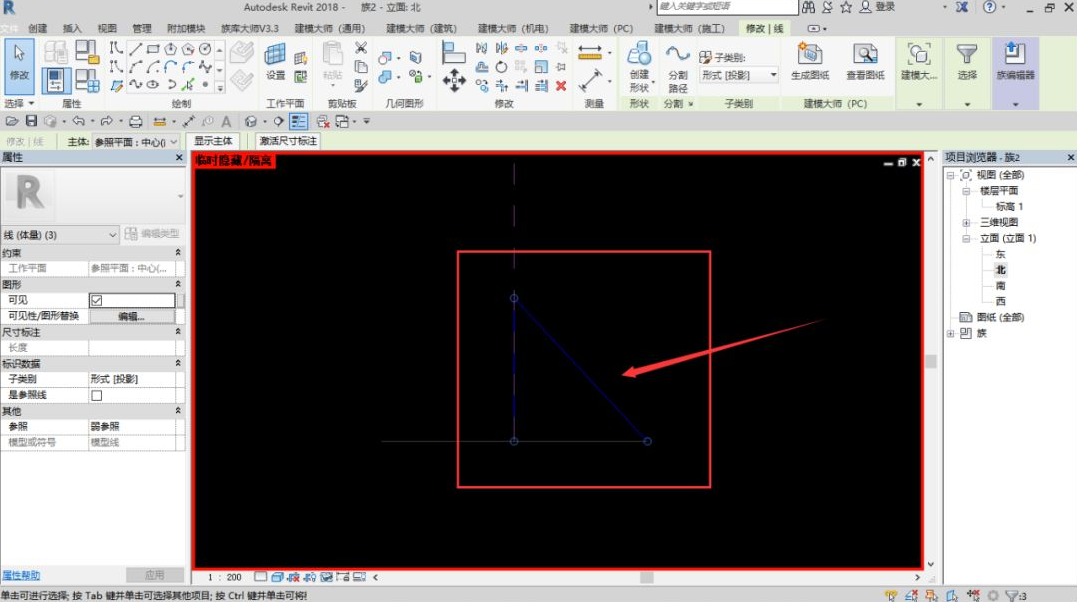

4、創建圓錐時，先切換到任意立面，繪制一個直角三角形，然后在一條直角邊上繪制一條直線，當做旋轉軸。
5、全選直線與三角形，點擊創建形狀。這樣圓錐就繪制出來了。
這樣圓錐和正六棱錐都創建出來了。
