現如今隨著BIM軟件的大力發展，建筑項目中應用BIM軟件越來越普遍，更多的項目用BIM軟件進行建模，讓項目機電管線更為直觀，安裝更為便捷，空間更為合理，而且能夠記錄機電管線材料來源、施工質量信息，提升追溯透明度。但是由此帶來的問題就是由BIM建模完成的機電管線需要綜合排布，對其產生的承重支吊架，抗震支吊架都需要根據BIM模型的排布來進行設計，因此所產生的支吊架設計工作量就成比例的增加，因此就又延伸出了BIM支吊架設計軟件，而市面上大部分的BIM成品支吊架設計軟件都是數據工程師根據常規規范進行邏輯編輯，雖然有縮減工作量的作用，但是并不全面，僅能依據規范間距和固定材料進行建模設計，有著固定，僵化等局限性。
允匠裝配式支吊架設計軟件是由多個資深成品支吊架設計師，抗震支吊架設計師根據多年設計經驗與軟件開發工程師配合基于revit平臺開發的一款裝配式支吊架專用軟件，其中對基礎設置，專業設置，平面標記，材料統計等應用都有著十分細致的劃分，對不同項目不同的應用需求都有著非常合適的應用性，對支吊架設計，施工，修改，出圖等全部含蓋。
軟件的基本功能如下：

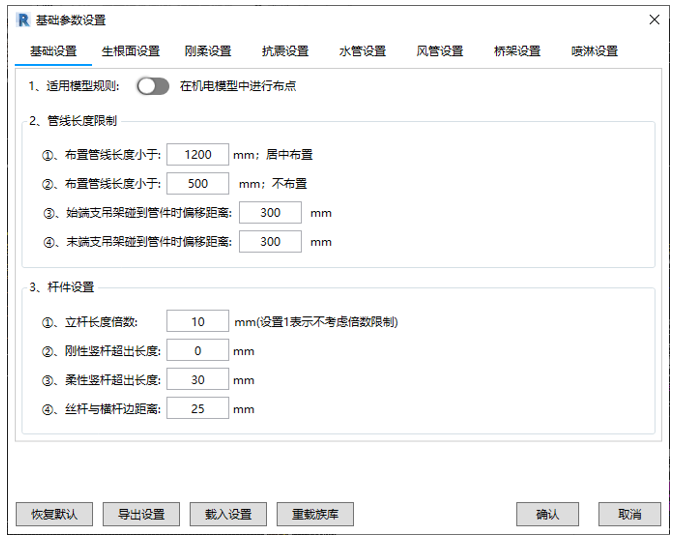

1、基礎設置（水電暖通用）
a、可設置吊桿長度倍數（可根據材料特性來設置，如槽鋼孔距為40/50mm則倍數為40/50mm）。
b、可設置吊桿凸出橫擔長度（根據項目需求要求凸出或與橫擔齊平）。
c、可設置管線首末端支吊架距離（可根據規范要求修改）。
2、生根面設置（水電暖通用）
a、可設置是否優先抓取梁板（根據項目需求要求優先抓取梁，或嚴格按照間距執行抓取板）。
b、可設置抓取梁的距離范圍。
c、可設置抓取梁后距離梁定的距離。
3、剛柔設置（水電暖通用）
a、剛性設置：底座類型，配件類型，連接件類型等。
b、柔性設置：底座類型，螺桿類型，管束類型等。

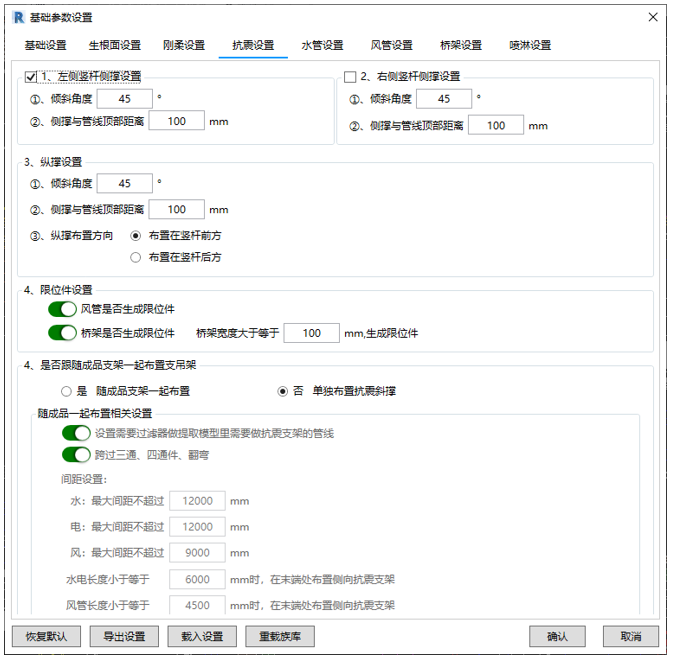

4、抗震設置
a、可設置各專業抗震間距
b、可設置是否隨成品支吊架一起設置還是單獨設置
c、可設置斜撐角度

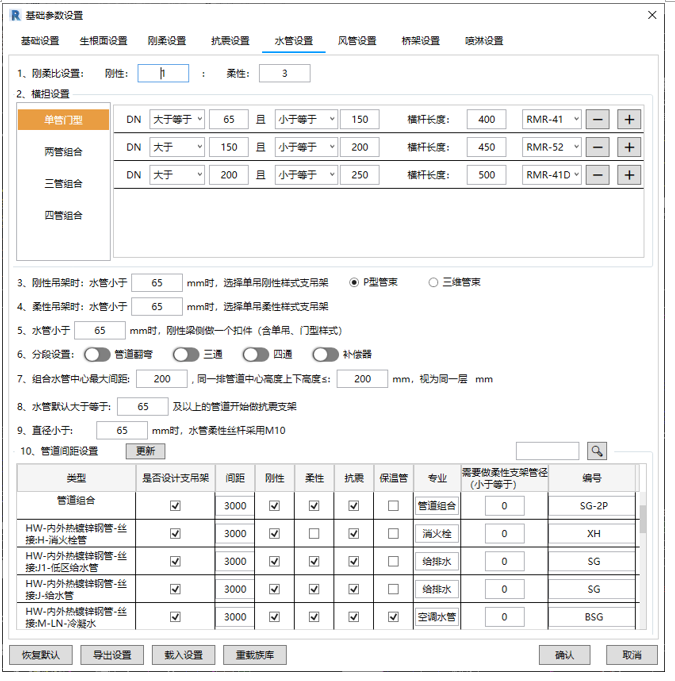

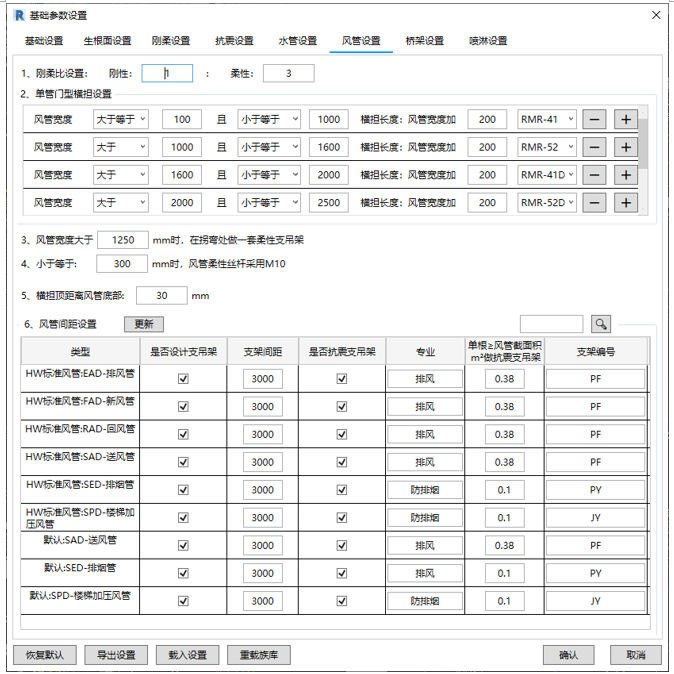

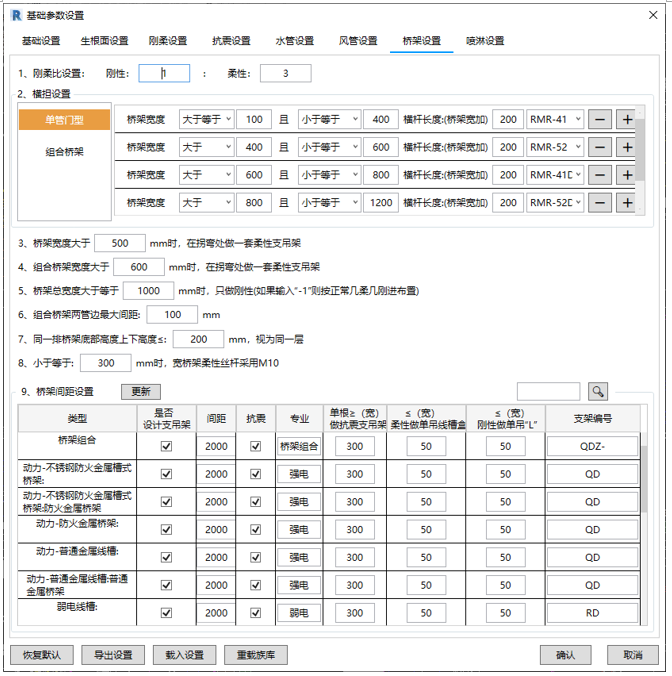

5、水管，橋架，風管專業設置
a、可設置剛柔比。
b、可依據管道大小選擇橫擔材料尺寸。
c、可依據管道選擇支吊架樣式。
d、可依據管道類別進行支吊架編號。

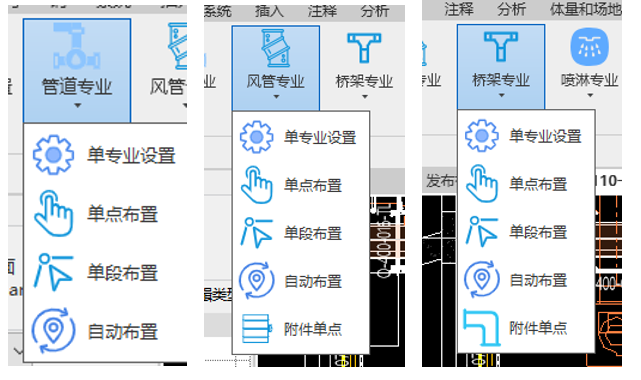

e、支吊架布點有單點布置，單段布置，自動布置等可完全按照個人需要進行選擇
6、跨項目復制支吊架
若項目要求出完整BIM圖，又有諸多標準層則僅需設置一層，其余樓層直接復制或者同一層多人離線協同出圖，可用本功能把支吊架合并到同個項目文件。
視頻地址：
7、出圖功能：

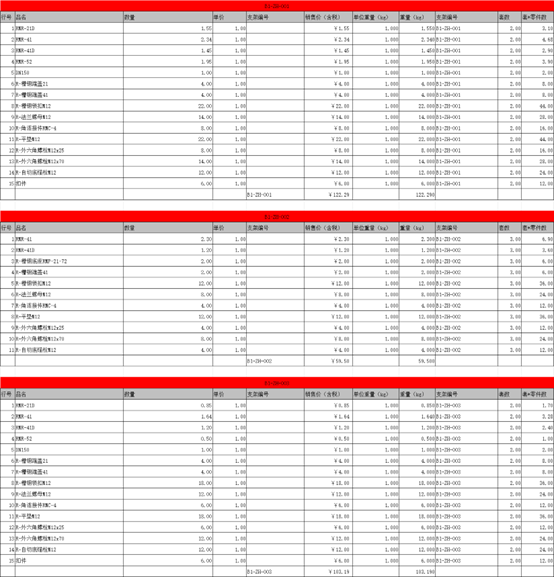

分專業視圖顯示支吊架，批量合并視圖/平面編號/支吊架剖面定位/平面定位/支吊架大樣圖定位/標注大樣圖管線（機電模型或鏈接進來的管線），一鍵導出支吊架材料等。
視頻地址：
【分專業隱藏吊架功能演示】
【允匠裝配式支吊架設計軟件--布置綜合支吊架步驟】

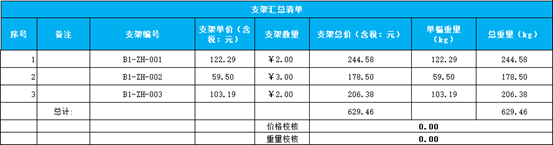

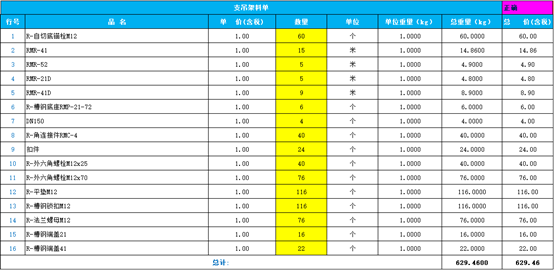

【成品支吊架/裝配式支吊架/綜合支吊架Revit支吊架設計軟件—按套批量導出材料單教程】
8、允匠科技團隊可接裝配式支吊架/成品支吊架設計外包及支吊架軟件二次開發，可在模型中布置支吊架出CAD平面點位布置圖、CAD施工大樣圖及本項目模型的全部材料單（可按套出詳細配件及總材料單，方便業主或安裝單位核對本項目中材料使用情況）。
9、如有需要試用的請掃描關注公眾號《允匠科技裝配式支吊架》或添加客服微信：HQ370909,下載安裝包。
BIM承重支吊架模型軟件的核心價值在于從設計到運維的全鏈條優化，通過智能化、協同化和數據驅動，解決傳統支吊架設計中的安全風險、材料浪費和施工低效問題。未來隨著AI和數字孿生技術的深化應用，其優勢將進一步擴大。并且能夠大大的縮減人工成本和設計周期，更好的為項目進行服務。
