1.    建模前的準備

1.    建模流程介紹

1.     建模的標準

n  以一通標準為例

n  管道顏色，視圖樣式等樣板定義好

n  文件和文件夾的命名（課件按此方式命名好上傳）

具體的標準、樣板、人員組織管理等，《BIM項目管理》相關課程會具體介紹

2.     項目流程

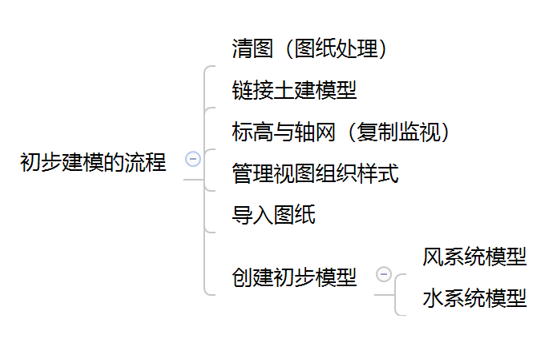

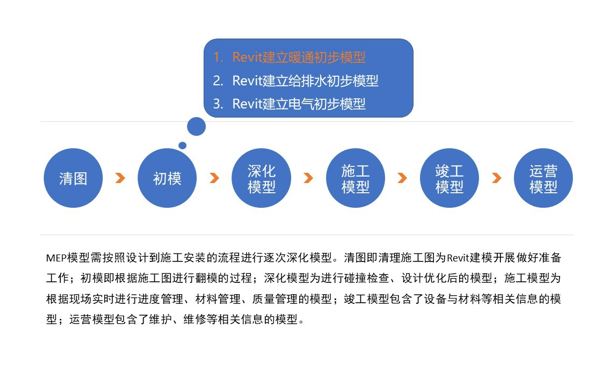

3.     初步建模的流程

2.1.4.案例介紹

n  酒店項目標準層的通風空調模型

由于土建部分的課程用了19層和20層作為案例，機電專業也用相同樓層，由于20層是機房層，里面的設備以及專業較多，所以有一個專門的機房深化的課程來介紹。這個課程主要繪制19層（標準層）的通風空調模型。

n  需要繪制的部分

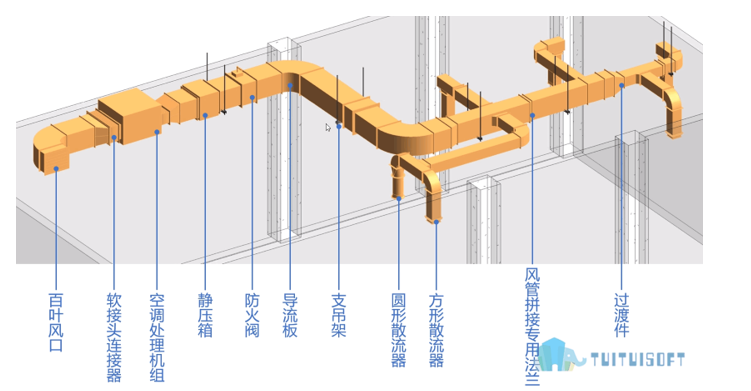

空調風系統：風機盤管；送回風管、新風管、排風管、排煙管以及其管道附件

支吊架在管綜調整完之后繪制

空調水系統：冷水供回水管、熱水供回水管、冷凝水管

2.    圖紙解析

1.     工程概況

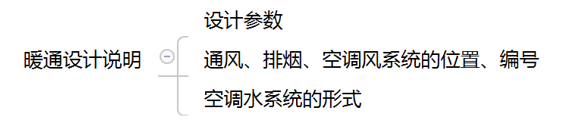

2.     暖通設計說明

n  主要包括以下內容：

n  重點部分：

n  施工安裝總則

主要是施工時需要注意的要點以及安裝順序

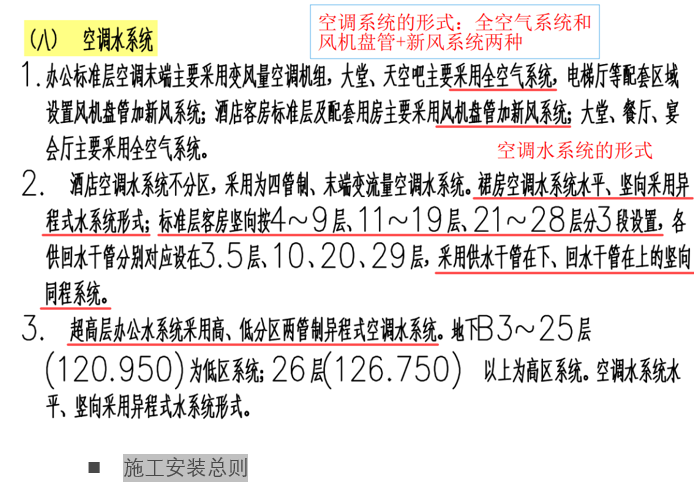

3.     水系統

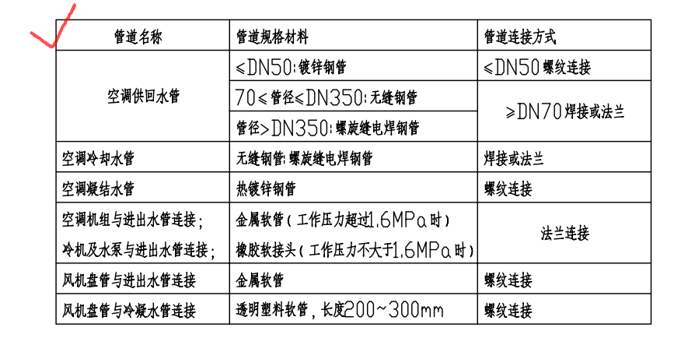

n  管材和連接方式

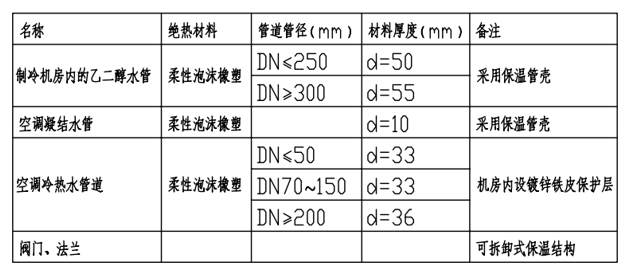

n  保溫材料和厚度

n  管道坡度和變徑

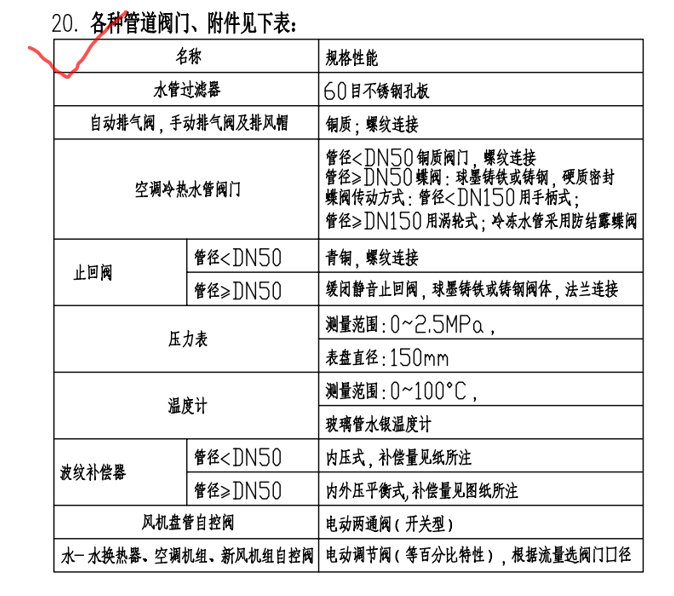

n  閥門附件

4.     風系統

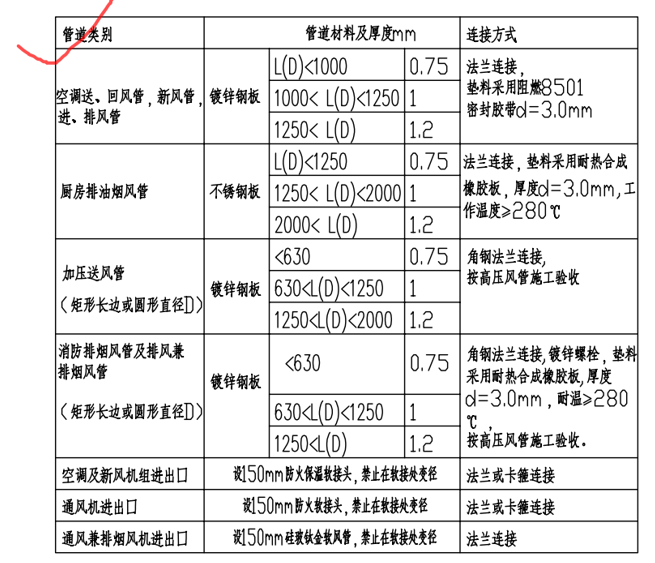

n  管材和連接方式

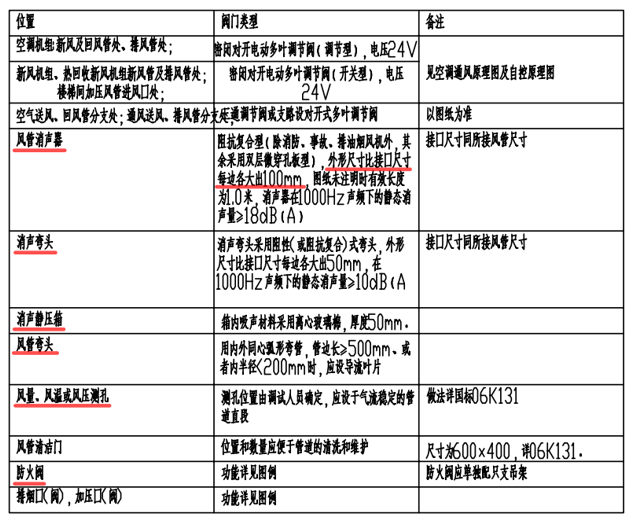

n  風閥附件

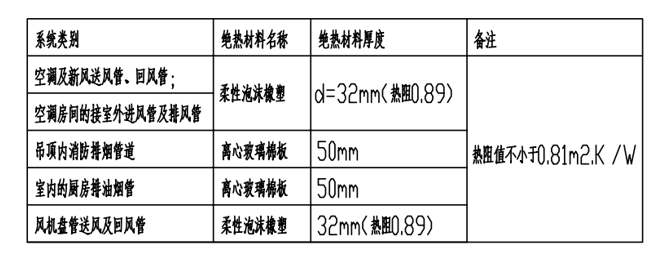

n  管道保溫
