Revit模型導入廣聯達土建算量軟件以及在廣聯達鋼筋算量軟件中配筋的具體操作如下：
①通過GFC插件導出Revit與廣聯達土建算量軟件間的“.gfc”格式交互文件。
圖1 導出GFC交互文件

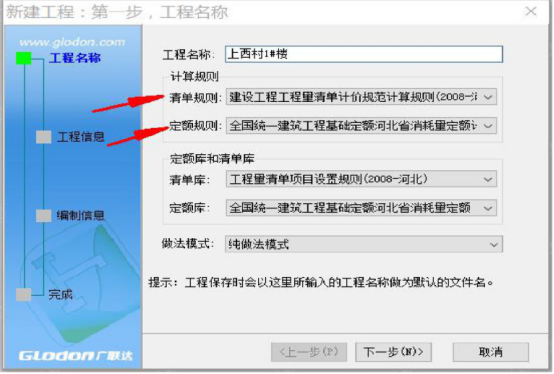

②在土建算量軟件新建向導中選擇省份對應的清單規則與定額規則。
圖2 計算規則選擇

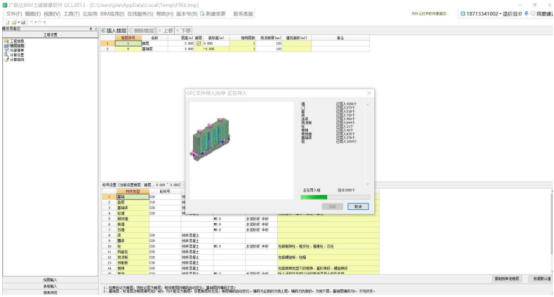

③在廣聯達土建算量軟件中導入之前導出的交互文件，完成構件計算處理。然后在廣聯達土建算量中補充Revit中沒有創建的模型如土方，并檢查模型，對模型做出修改，最后匯總計算。
圖3 土建算量軟件導入GFC交互文件

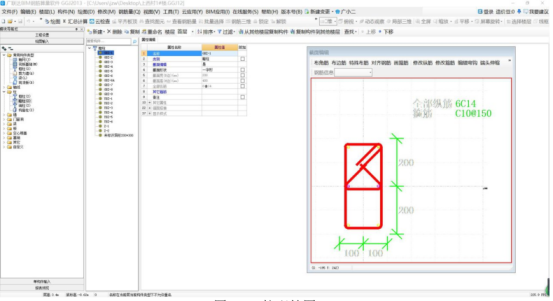

④將修改后的模型導入廣聯達鋼筋模型，根據結構圖紙配筋完成模型構件配筋并匯總計算。
圖4 柱配筋圖
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
