    1、導入一三層頂梁配筋圖

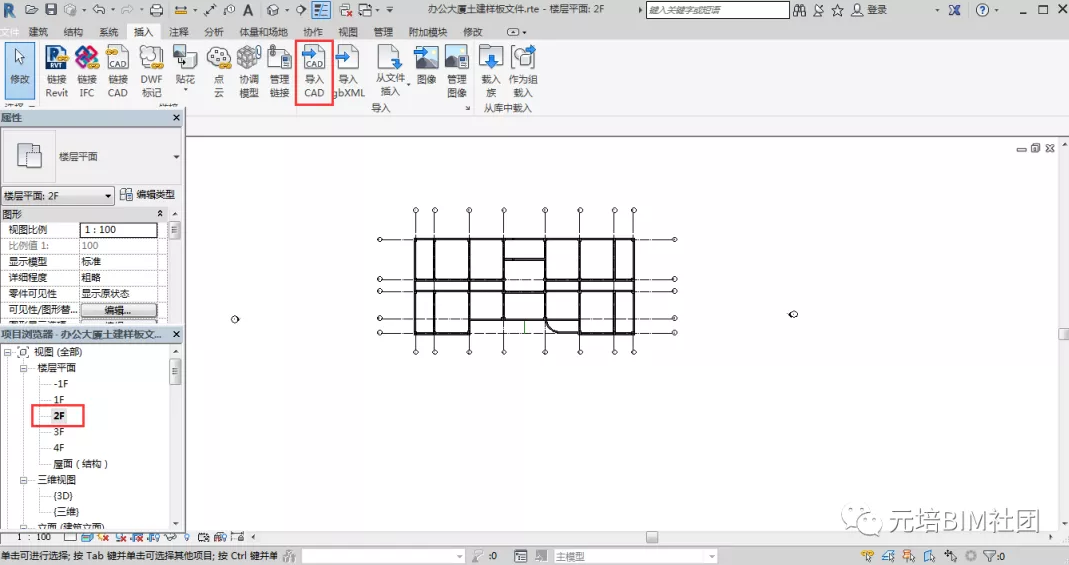

    在樓層平面為“2F”的上，選擇“插入”選項卡下的“導入CAD”→選擇已有的“一三層頂梁配筋圖”DWG格式，導入單位選擇“毫米”，如下圖所示

    導入CAD后，不會顯示導入的CAD，這時需雙擊鼠標滾輪，則會出現如下圖所示的界面

    （雙擊鼠標滾輪：會同時顯示所有的圖）

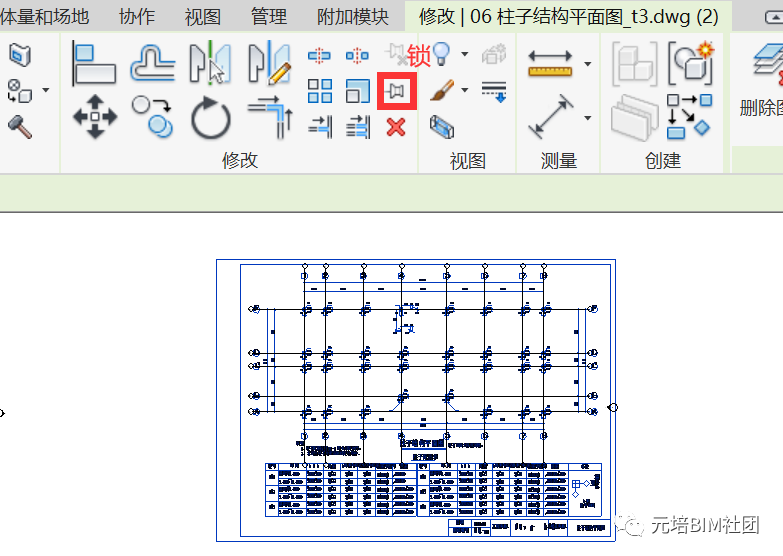

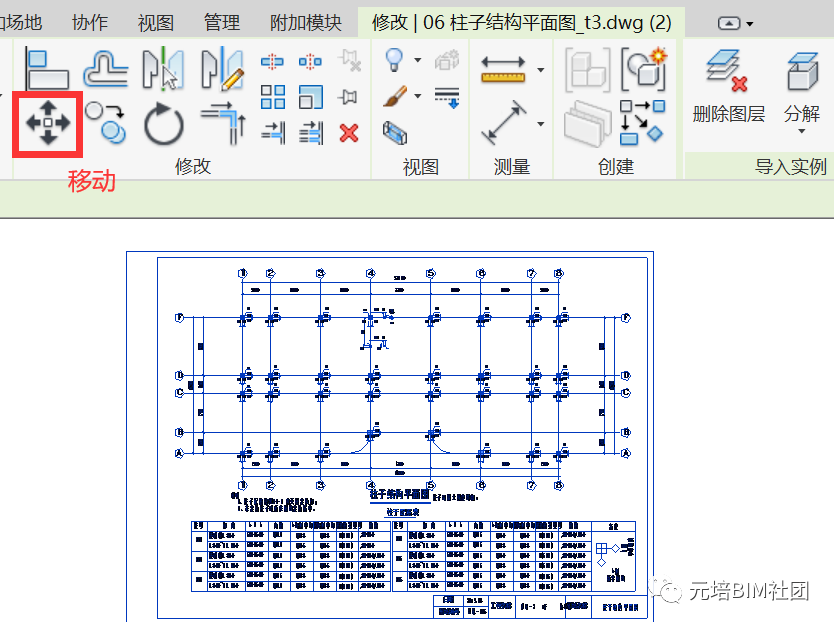

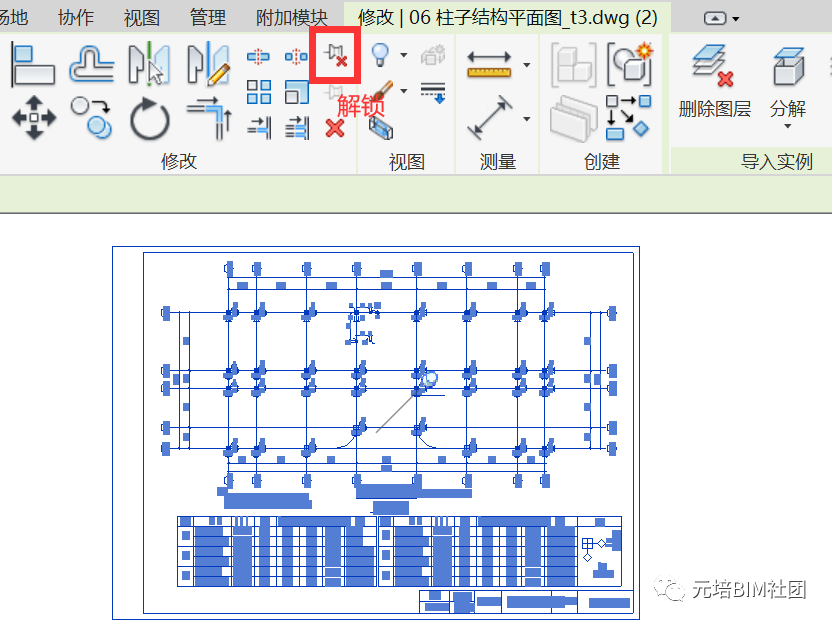

    需將CAD圖紙解鎖→選擇“移動”選項卡→點擊1軸和A軸的交點→移動到所畫軸網的1軸和A軸的交點→上鎖（不上鎖的話，圖紙容易發生移動）

    2、編輯梁的類型

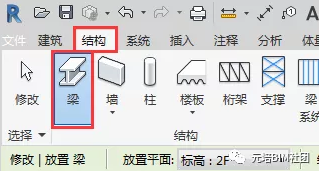

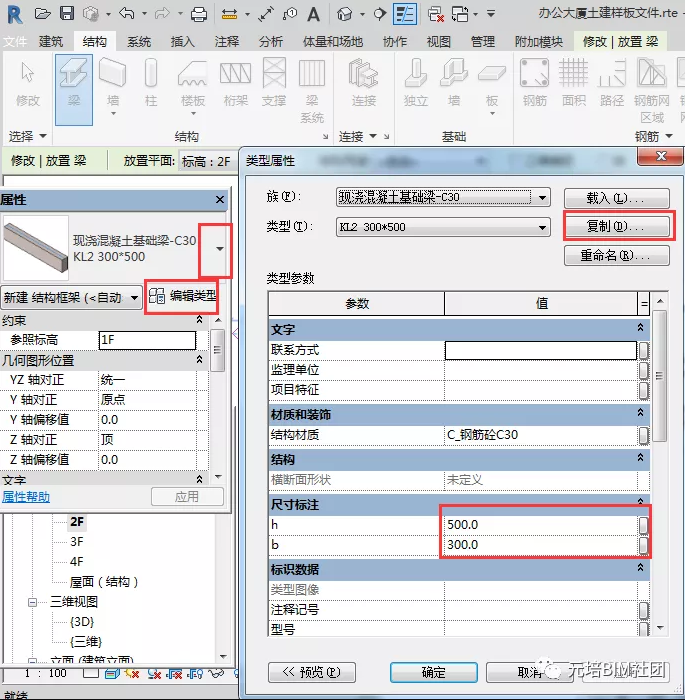

    選擇“結構”選項卡下的“梁”→選擇梁類型為“現澆混凝土矩形梁”→點擊“編輯類型”→根據實際梁尺寸，然后復制出相應的梁尺寸，填寫b和h→更換梁材質

    3、繪制梁

    編輯好梁類型后，可以開始繪制梁，按照CAD圖紙給好的小方框安置梁即可

    注意：

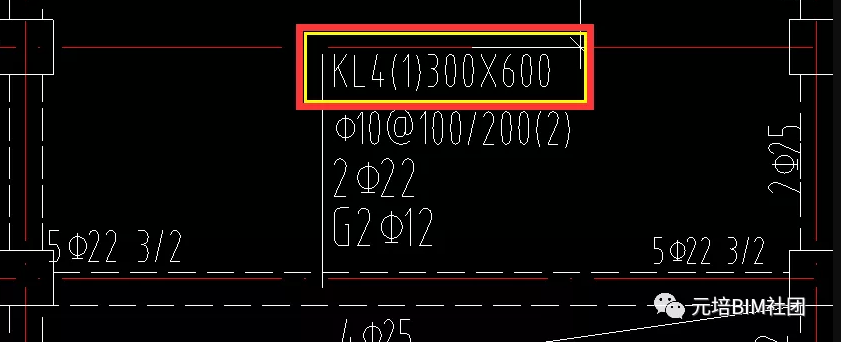

    KL4：這條梁的名稱代號。比如圖中這是一條樓層框架梁代號為【KL4】

    （1）：是這條梁有1跨

    300X600：表示該梁寬300mm，高600mm

    4、繪制三層梁

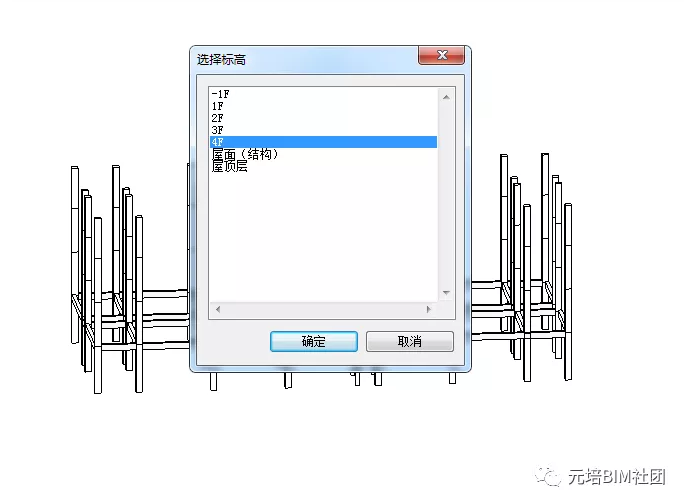

    梁全部畫完后選擇，選中全部梁→點擊“復制到剪切板”選項卡→再選擇“從剪切板粘貼”→“與選定的標高對齊”→選中“4F”,點擊確定，如下圖所示

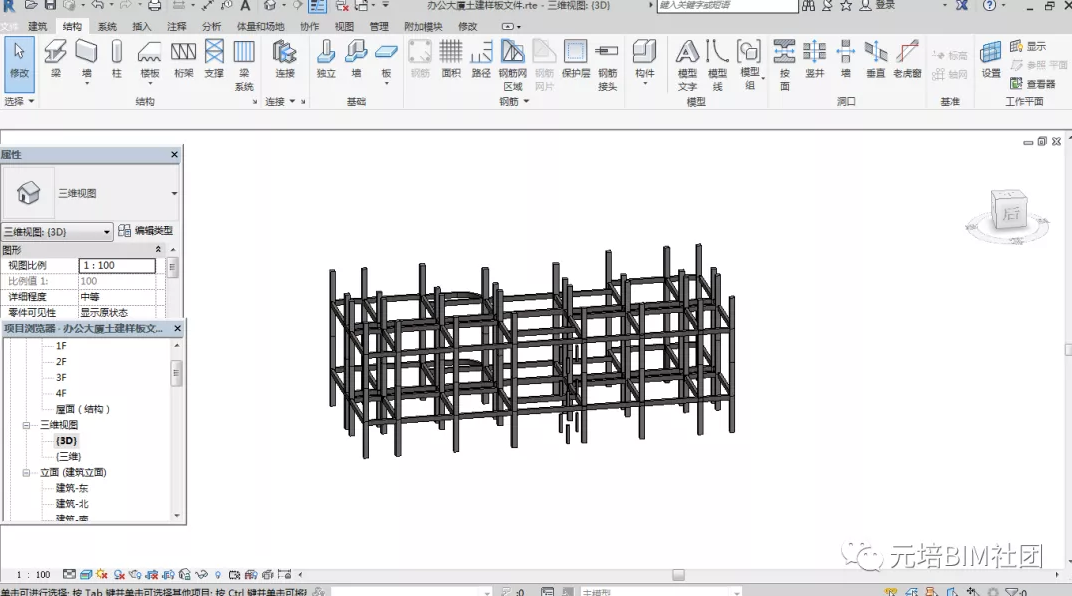

    這樣子就繪制完成，如下圖所示
