    在REVIT模型中應當放置機電管線支架，以指導施工。

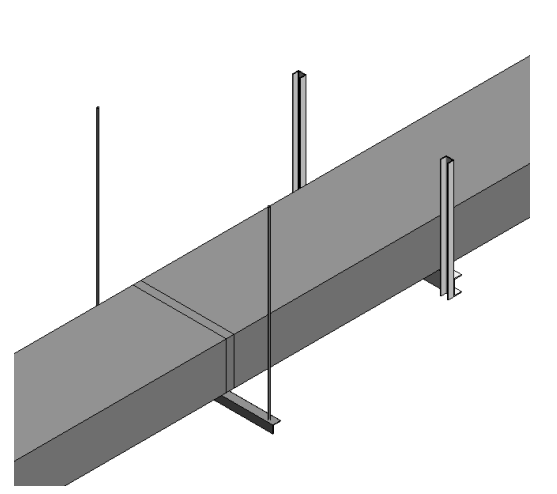

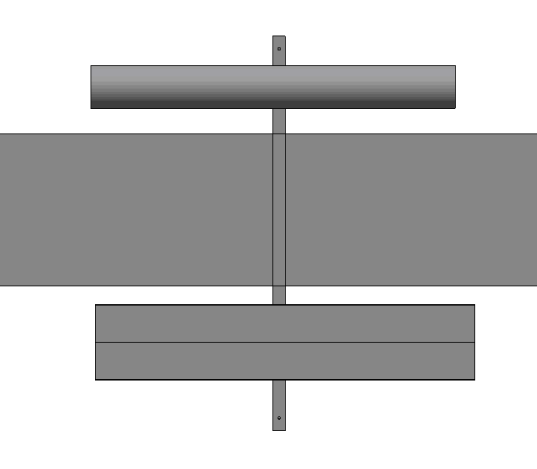

    創建機電管線支架族的創建兩種思路，一種是在MEP中創建基于機電管線的族，風管附件，水管附件等，因為風管一般為建筑中占用空間最大的管道類型，因此不妨創建一個類型屬性為“風管附件”的吊桿支架族，將其載入到項目中，直接將其“安裝”在風管上。可給吊桿，角鋼等的長度設置“實例參數”，方便項目中進行調節。

    這樣的支架族方便使用在有機電管線的地方可以直接插入，因其附著在機電管線上，當后期對管線進行修改時，比如進行移動等的操作時，該類型的支架能自動變更，缺點就是不方便控制，靈活性太差，在只有電纜橋架的地方，該方式無法實現，因為沒有基于橋架的附件，該方式也與實際安裝方式不符。

    另一種思路就是創建基于常規模型的族，該族在項目中是孤立的，不能跟著管線一起變動，一旦機電管線進行了調整，每個族實例要單獨調整。

    這兩種方式都是事先定義了吊架的樣式，在一些需要特殊支架的地方估計不能使用。

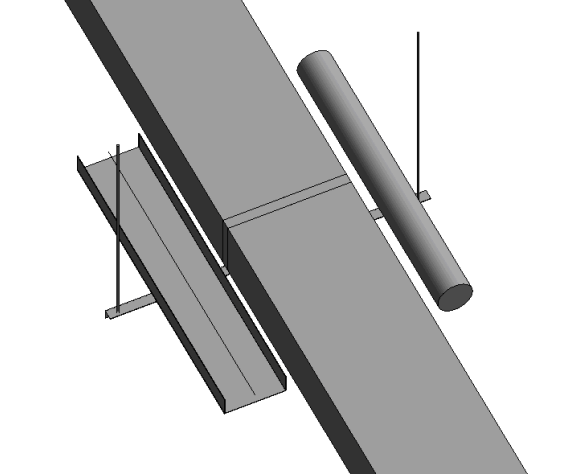

    還有一種方式就是利用“結構框架-熱軋槽鋼”替代支架族，因為梁只能在REVITSTRUCTURE中創建，在REVITMEP中不方便使用(在REVIT2013中不存在該問題)，調節起來也不方便；單獨創建角鋼或者槽鋼族(五金手冊中對角鋼槽鋼的各個參數有詳細的說明)的項目與跟實際施工中一樣，將獨立的槽鋼或者角鋼拼接成需要的支架樣式，這樣不管需要什么樣式的支架都能組合出來，這是一種最符合實際情況的支架創建方式。
