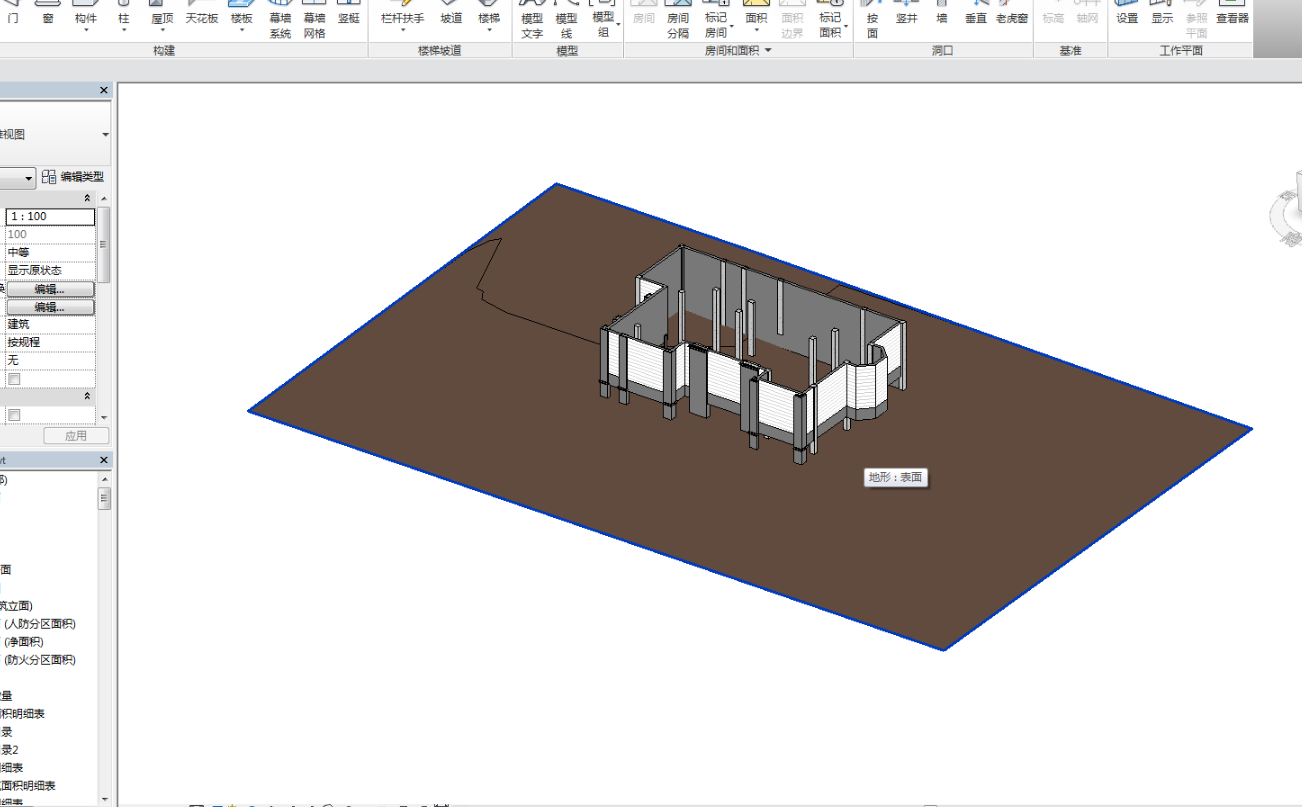

建筑外墻是幕墻中非常重要的一環，在我們使用Revit進行幕墻繪制時，我們也經常會遇到相對應的問題，下面就讓我們一起來看看關于建筑外墻的Revit繪制技巧吧。
打開文件，切換F1，建筑選項卡，點擊墻按鈕，屬性面板，選擇相應類型，點擊編輯類型
點擊復制，修改類型名稱

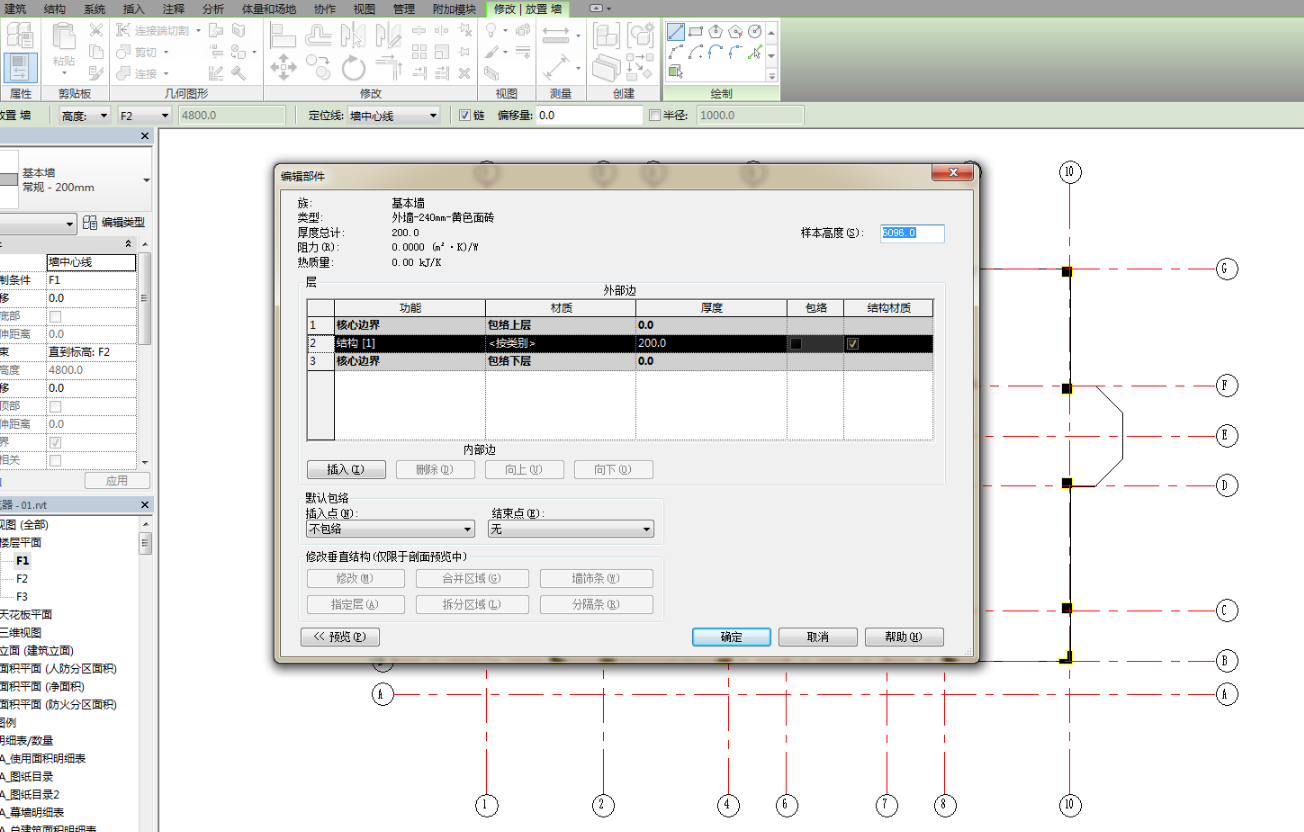

點擊彈出框中的結構后面的編輯按鈕

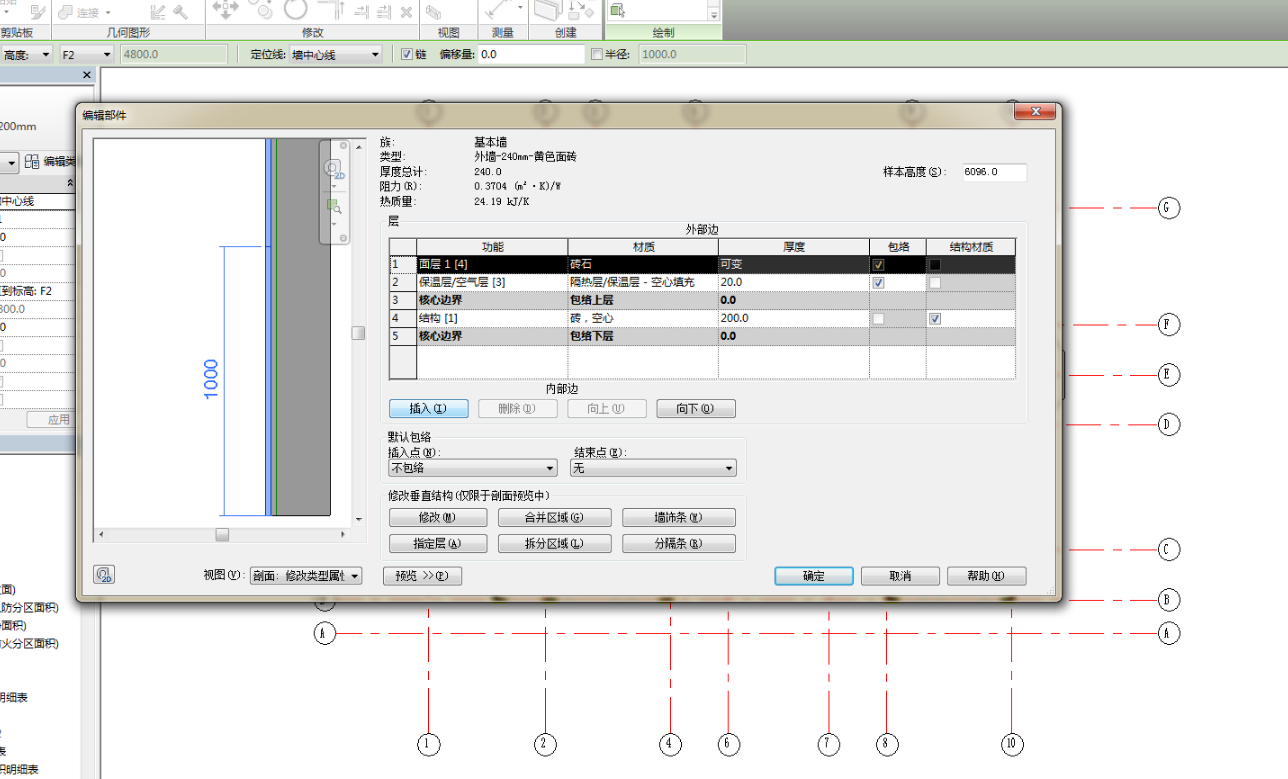

插入面層和保溫層，賦予各個層材質，打開預覽
視圖類型修改為剖面視圖，點擊拆分區域進行拆分，數值可點擊修改后，選擇拆分線進行修改
點擊面層，插入，新增面層，設置材質
選擇左邊的面層，點擊指定層，右邊預覽會顯示相應的圖層
確定后，設置限定條件

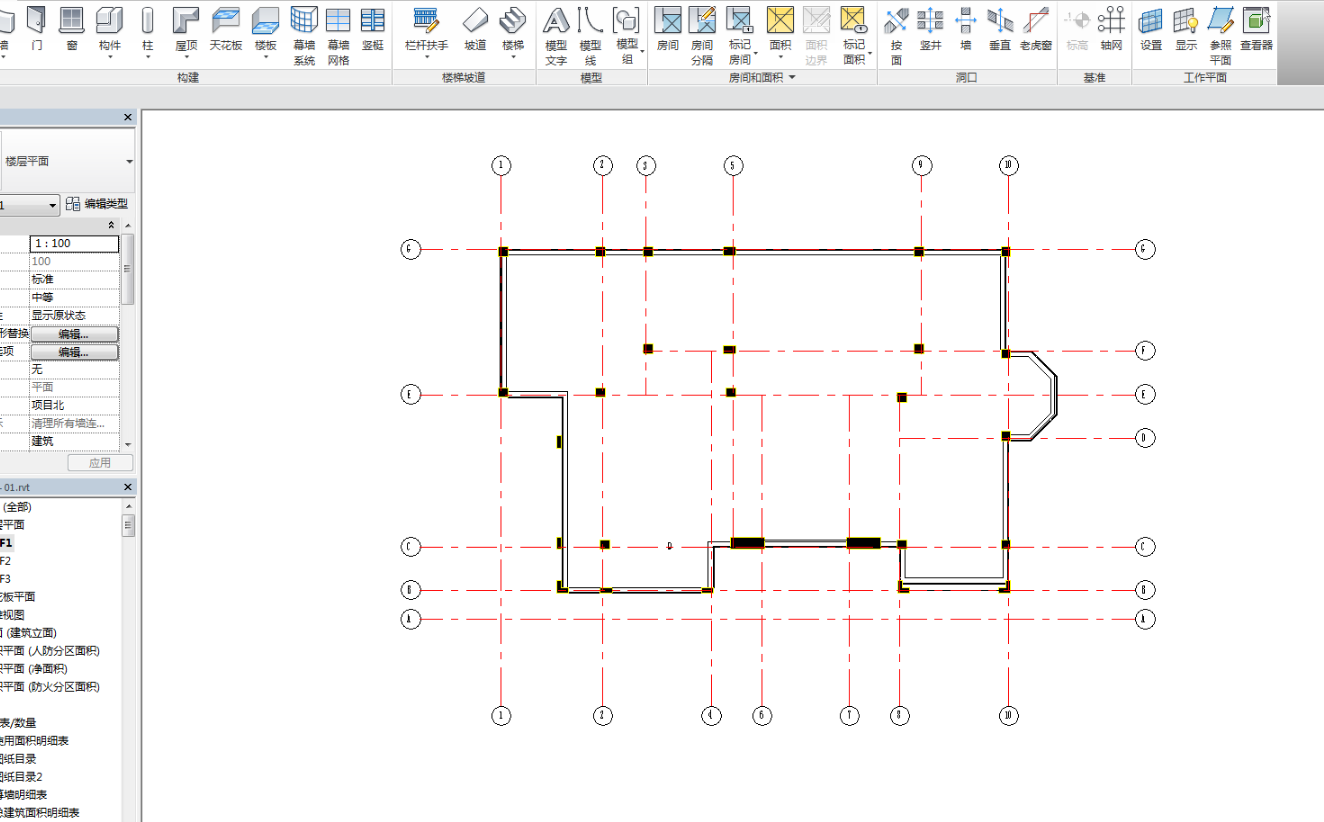

設置完成后，在修改，選擇繪制線條，進行添加（一定要順時針開始繪制，這樣可以區分外墻和內墻），不想連續繪制時可以摁鍵盤上的ESC，重新開始添加
注意點擊線內部和外部，繪制的墻內外是不一樣的
