文章來源：
【柏慕聯創BIM技術服務，文/胡林】
1、用內建空心模型剪切內建模型

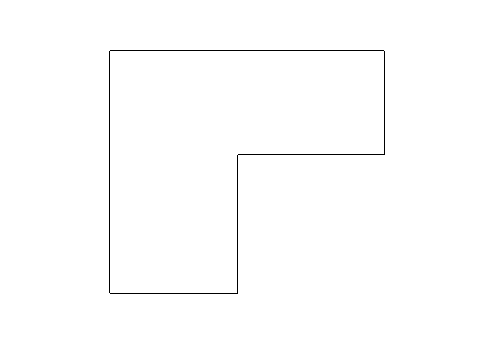

如果要對內建模型進行剪切，在完成實心模型的繪制后不點擊完成模型，
直接繪制需要的空心模型
再點擊完成模型，系統會自動完成剪切。

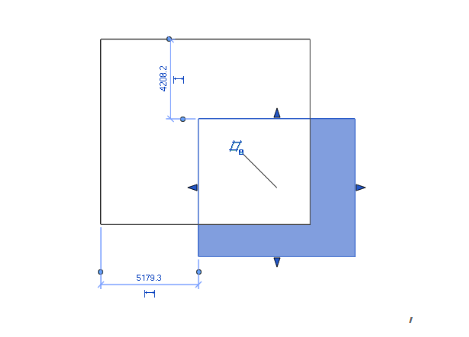

對已經建好的內建模型進行剪切，首先點選需要剪切的內建模型圖元，點擊
然后直接繪制一個空心模型完成后點擊完成模型
系統直接完成剪切。

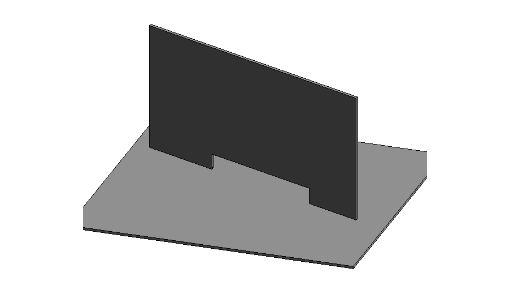

2、使用內建空心模型剪切非內建模型
如果要對墻樓板等非內建模型使用內建空心模型進行剪切
直接新建一個內建空心模型不點擊完成模型在在位編輯狀態下點擊剪切命令
，點選要剪切的圖元跟空心體量完成剪切點擊完成模型。
Revit中文網作為國內知名BIM軟件培訓交流平臺,幾十萬Revit軟件愛好者和你一起學習Revit，不僅僅為廣大用戶提供相關BIM軟件下載與相關行業資訊，同時也有部分網絡培訓與在線培訓，歡迎廣大用戶咨詢。
網校包含各類BIM課程320余套，各類學習資源270余種，是目前國內BIM類網校中課程最有深度、涵蓋性最廣、資源最為齊全的網校。網校課程包含Revit、Dynamo、Lumion、Navisworks、Civil 3D等幾十種BIM相關軟件的教學課程，專業涵蓋土建、機電、裝飾、市政、后期、開發等多個領域。
需要更多BIM考試教程或BIM視頻教程，可以咨詢客服獲得更多免費Revit教學視頻。
l BIM項目實戰訓練營
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
