【第087期,文/胡林】
問題:在MEP中對橫向連續標注時總會出現豎向的標注,如何實現顯示橫向的以方便我們一直標下去呢?

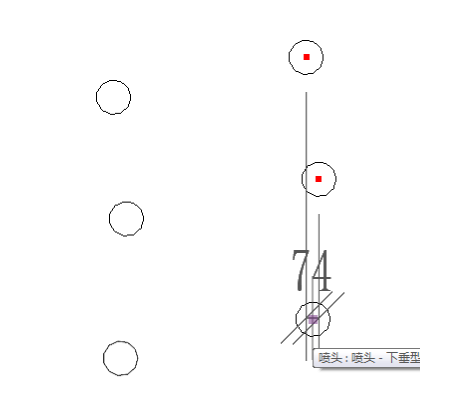

這只是一個小技巧,也就不廢話了,步入正題,先畫三個隨意的噴頭,如左下圖:

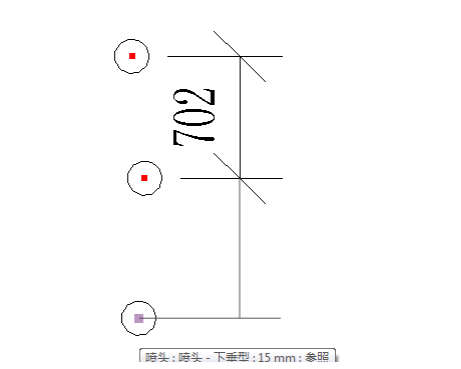

方法是先點第一個圓心再點第二個,如果再點第三個就會出面右上圖那樣都疊在一起了,我們選擇向左或右拉出去在空白處再點一下,如左下圖:

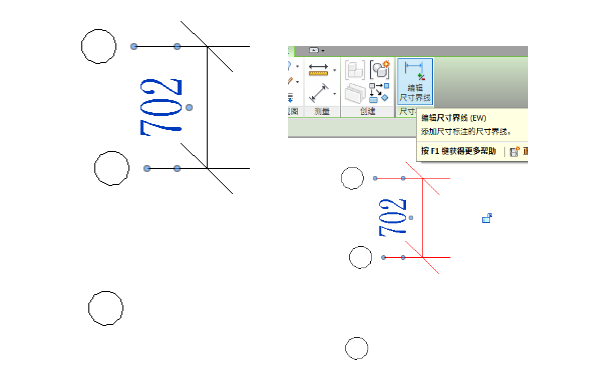

再點擊剛才的標注后在上下文選項卡中點擊張編輯尺寸界線工具,再對第三及以后的圓心進行標注就一直會以橫的方式標注下去了。
