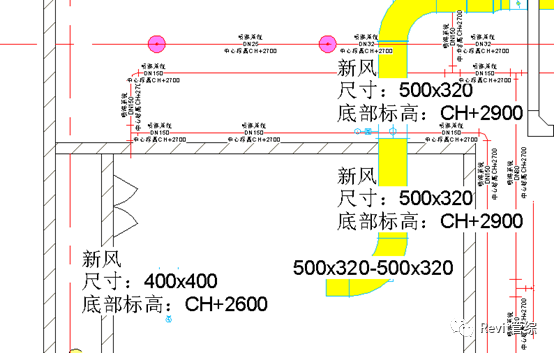

標注工作在機電BIM項目后期占據了很大一部分工作量，今天我們就以管道標注為例，分享一下如何高效地使用標注功能。

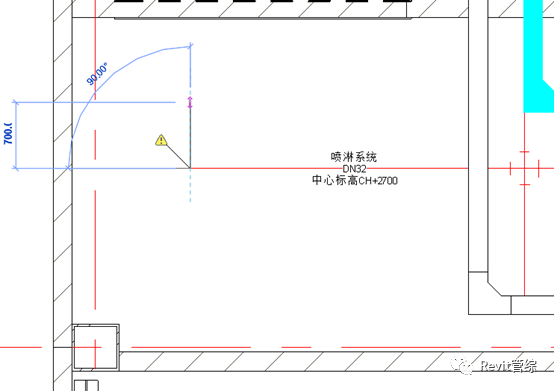

1.創建管道標注
創建管道標注常用的有三種方法：創建管道的同時標記、按類別標記和全部標記。
1）創建管道的同時標記
在創建管道的同時，在“修改”頁簽找到“在放置時進行標記”功能進行標記：
2）按類別標記

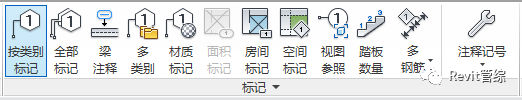

在“注釋”>“標記”>找到“按類別標記”功能：

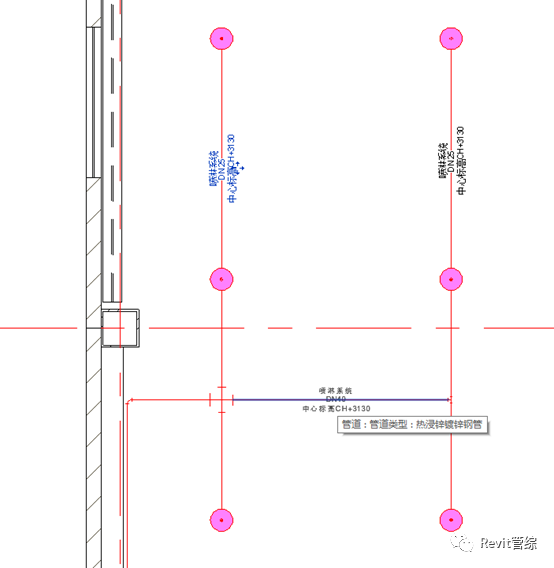

此時就可以在視圖中點選管道，然后進行快速的標注：
創建時，我們還可以選擇是否顯示引線，以及引線端點是否可以自由點選：
3）全部標記（不推薦）
在“標記”功能面板下同樣可以看到“全部標記”功能：

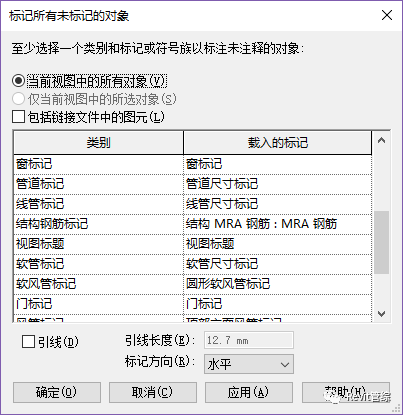

“全部標記”功能不僅可以標記管道，還可將當前視圖中的所有圖元都進行自動標記：
但最后的標記效果往往非常不理想，刪除無用標記的時間可能比手動去標記更長，所以我們不太推薦這種方式。
2.修改標注設置

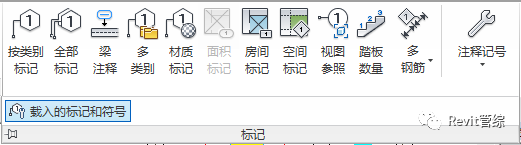

點擊“標記”功能面板下的三角箭頭，我們可以看到“載入的標記和符號”功能：

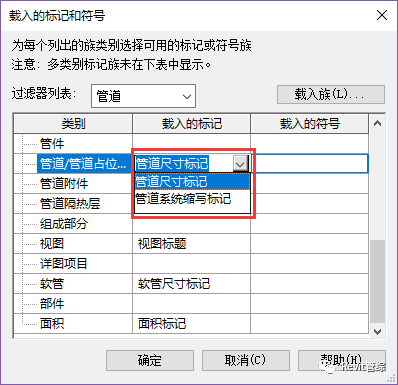

打開面板，找到“管道/管道占位符”，我們就可以下拉設置管道標注的族類型，
如果沒有我們需要的族，還可以自行載入族：
3.添加管道標高信息
Revit自帶的管道標記往往不能滿足需要，這樣就需要自己添加一些屬性信息。
我們以添加標高為例，看一下如何操作。

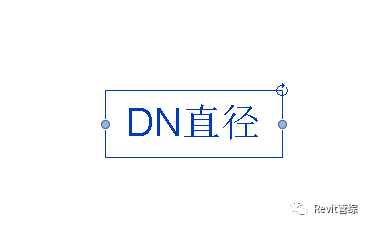

雙擊標記實例或在項目列表中編輯族文件，一般新建項目中管道標記只有公稱直徑：
選中標記，然后在屬性面板中編輯標簽

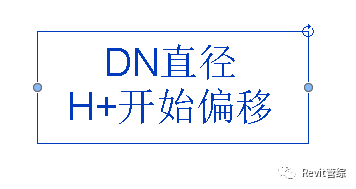

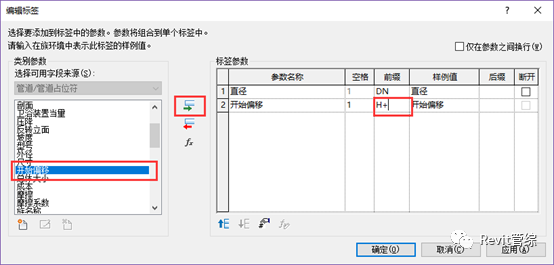

添加“開始偏移”或“端點偏移”作為管中心標高，增加“H+”的前綴：
剛添加完新的屬性，會發現標注會成兩排，并且不對齊：
如果希望進行左對齊，只要在屬性面板中設置即可：

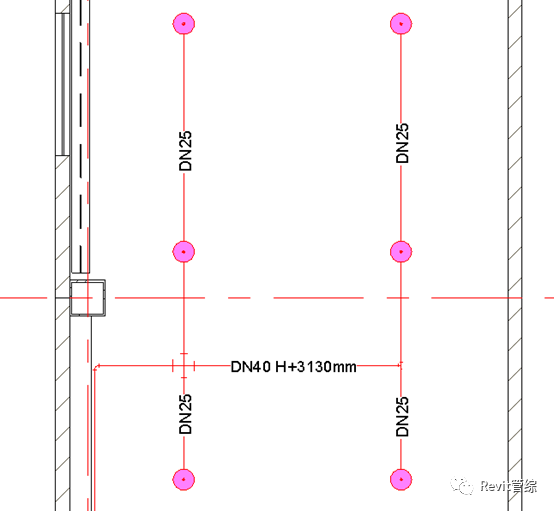

如果需要單排顯示，則需要在視圖拖拽標記的長度：

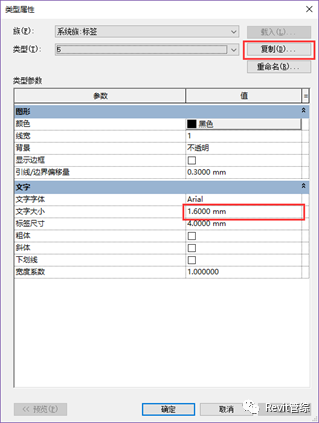

最后我們還需要調整標注的字體大小，選中標簽后后點擊“類型屬性”，然后直接設置文字大小即可：
不過我們不推薦復制出新的類型然后再做修改，這樣更便于以后我們可以用到多個字體大小的標注：
當然我們還可以添加，如系統編號等等的其他參數，方法類似：
