在建模時鏈接/導入cad圖紙中或項目中的軸網與水平/垂直方向是有角度的，除了使用旋轉裁剪視圖框以方便在平面中建模之外，往往立面視圖中模型的調整也需要建立正確的視圖。
1、如圖，項目中軸網和建筑都是有角度的。

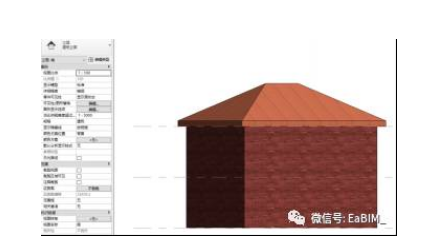

2、南立面（建筑立面）中的建筑朝向不是建筑的“正立面方向“。而且觀察不到軸網信息。
3、此時我們可以在“視圖”選項卡下點擊“立面”下的下拉箭頭，利用“框架立面“命令在平面視圖中以附著軸網的方式放置立面符號，如圖為附著軸網1的方式放置。
4、放置之后，在項目瀏覽器中會增加“立面（內部立面）”，并會自動創建“立面1-a”,如需重命名立面名稱，可右鍵重命名或在屬性面板-視圖名稱后直接更改。
5、選中創建的立面符號，可在屬性面板中更改此視圖的遠裁剪方式，遠裁剪偏移值等，也可在視圖窗口中直接拖動藍色虛線向內/外以更改遠裁剪范圍，這會影響到我們?cè)凇傲⒚?-a”中縱向顯示的建筑圖元，同時也可拖動視圖窗口中藍色實線兩端的操縱手柄來改變視圖的橫向范圍。
6、這樣我們?cè)谝晥D“立面1-a”觀察到的模型既是建筑“正立面方向”的正視圖，同時軸網也顯示出來了，以方便我們建立正確尺寸的模型。
