來源丨益埃畢教育
在使用Revit軟件過程中，軟件有自帶的洞口命令，但有一定的局限性。例如給樓板開洞，且并未穿透樓板，Revit自帶的洞口命令都是穿透性的，“面洞口”、“豎井洞口”只要碰到樓板，就會形成穿透性的洞口，如圖所示。那怎么解決這一問題呢？

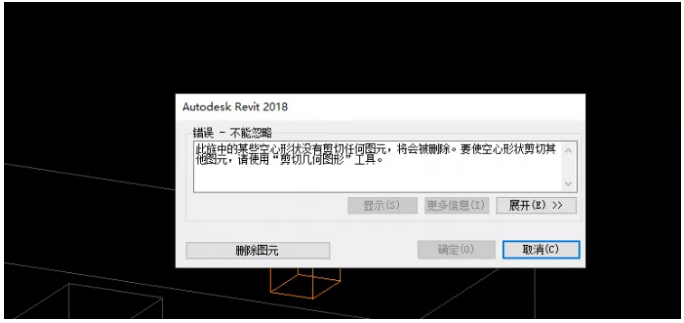

01、使用內建創建空心與樓板相交，單獨的空心是無法完成創建的，要在完成模型前與樓板進行剪切，如圖所示。
02、完成模型，就可以挖出非穿透的洞了，如圖所示。
意義：在建模過程中，Revit軟件中自帶的命令，會有一定的局限性，那么可以通過構件和內建模型的相互搭配使用，合理運用內建模型，也可以起到相應的作用，并且可以自控，例如文中的樓板開洞。
