1）將已經保存到項目中的“渲染視圖”導出成為獨立的圖片，選擇菜單：“文件”——“導出”——“圖像”，對話框如圖1；
圖1
2）A、“圖像尺寸”一定選第一項，并將像素值手動調節到渲染視圖的實際像素值（“方向”選項中的“垂直”和“水平”指代的是渲染視圖的長邊和寬邊）。
3）B、“格式”就是默認選擇，沒有更改的必要，對圖片質量影響不大。
4）“渲染視圖”設置說明如圖2；
圖2

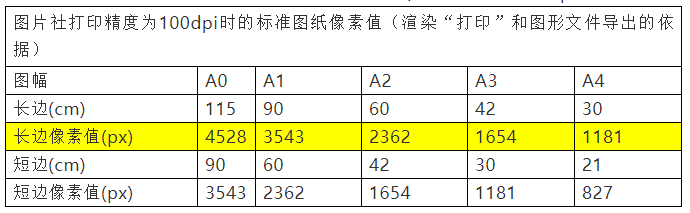

5）圖片社最佳打印精度：72dpi—100dpi
6）圖片尺寸與像素值的關系：圖片單邊長度（cm）/2.54*打印精度（dpi）
7）只需參考圖片的一條邊（長邊或短邊）來匹配輸出設置的像素值。
