    面積是對建筑模型中的空間進行再分割形成的，其范圍通常比各個房間范圍大。

    面積不一定以模型圖元為邊界。我們可以繪制面積邊界，也可以拾取模型圖元作為邊界。

    添加模型圖元時，面積邊界不一定會自動改變。可以指定面積邊界的行為：

    某些面積邊界是靜態的。即，這種面積邊界不會自動改變，必須手動修改。

    某些面積邊界是動態的。這種邊界與基本模型圖元保持相連。如果模型圖元移動，面積邊界將會隨之移動。

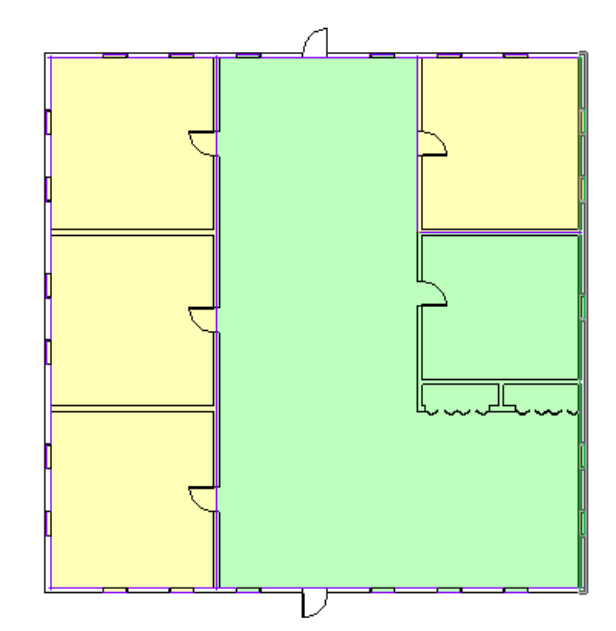

    劃分成私人面積（黃色）和公共面積（綠色）的樓層平面

    面積方案

    面積方案是可定義的空間關系。例如，可以用面積方案表示樓層平面中核心空間與周邊空間之間的關系。

    我們可以創建多個面積方案。默認情況下，Revit會創建兩個面積方案：

    總建筑面積：建筑的總建筑面積。

    出租面積：基于辦公樓樓層面積標準測量法的測量面積。

    我們不能編輯或刪除“總建筑面積”方案。但可以修改“出租面積”方案。可以根據需要創建附加的面積方案。

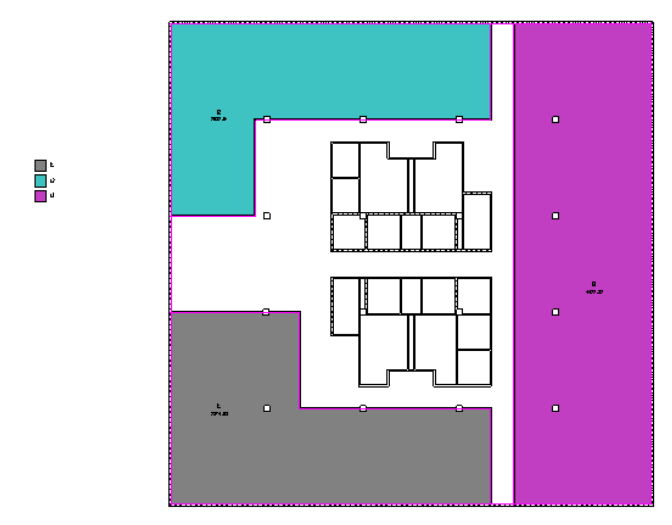

    應用了面積方案的面積平面

    創建自定義面積平面的面積方案：

    1.單擊“建筑”選項卡→“房間和面積”面板下拉列表→（面積和體積計算）。

    2.在“面積和體積計算”對話框中，單擊“面積方案”選項卡。

    3.單擊“新建”。

    4.輸入新面積方案的名稱作為“名稱”。

    5.輸入新面積方案的說明作為“說明”。

    6.單擊“OK”。

    面積平面

    面積平面是根據模型中面積方案和標高顯示空間關系的視圖。我們可以對每一個面積方案和樓層應用面積平面。應在創建面積平面之前創建面積方案。每個面積平面均具有各自的面積邊界、標記和顏色方案。

    面積平面在項目瀏覽器的“面積平面”節點中列出。每個面積方案將在“項目瀏覽器”中獲得一個單獨的節點。默認情況下，面積平面名稱表示與平面相關的標高。可以對面積平面進行重命名。

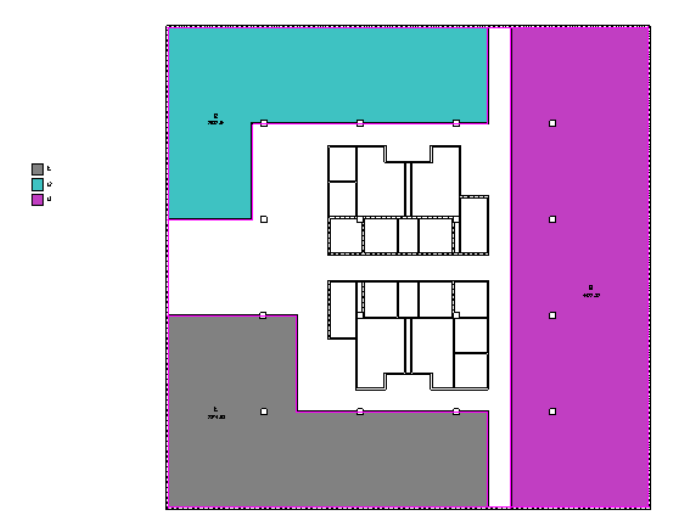

    應用了面積方案顏色填充的面積平面

    創建面積平面：

    1.單擊“建筑”選項卡→“房間和面積”面板→“面積”下拉列表→（面積平面）。

    2.在“新建面積平面”對話框中，選擇面積方案作為“類型”。

    3.為面積平面視圖選擇樓層。如果選擇了多個樓層，則Revit便會為每個層創建單獨的面積平面，并按面積方案在項目瀏覽器中將其分組。

    4.要創建唯一的面積平面視圖，需要選擇“不復制現有視圖”。要創建現有面積平面視圖的副本，可清除“不復制現有視圖”復選框。

    5.選擇面積平面比例作為“比例”。

    6.單擊“OK”。Revit會提示您自動創建與所有外墻關聯的面積邊界線。

    7.選擇下列操作之一：

    是：Revit會沿著閉合的環形外墻放置邊界線。

    否：由您自己繪制面積邊界線。

    Revit不能在未環形閉合的外墻上自動創建面積邊界線。如果項目中包含位于環形外墻以內的規則幕墻系統，則必須繪制面積邊界，因為規則幕墻系統不是墻。

    8.根據需要添加更多面積邊界。

    面積邊界

    面積邊界定義了建筑的可用空間。我們可以通過繪制面積邊界，或拾取墻來定義這些面積。

    如果選擇“應用面積規則”選項，當改變面積類型時，Revit會自動改變墻邊界的位置。例如，辦公面積是根據墻中心線測量得到的，而外部面積則要測量到外墻面。通過應用面積規則，面積邊界的位置會按面積類型的改變而更新。

    創建面積邊界

    1.打開一個面積平面視圖。面積平面視圖在“項目瀏覽器”中的“面積平面”下列出。

    2.單擊“建筑”選項卡→“房間和面積”面板→“面積”下拉列表→（面積邊界線）。

    3.繪制或拾取面積邊界。（使用“拾取線”來應用面積規則）。詳細信息請參見下列步驟。

    拾取面積邊界

    1)單擊“修改|放置面積邊界”選項卡→“繪制”面板→（拾取線）。

    2)如果不希望Revit應用面積規則，需要在選項欄上清除“應用面積規則”，并指定偏移。

    如果應用了面積規則，則面積標記的面積類型參數將會決定面積邊界的位置。必須將面積標記放置在邊界以內才能改變面積類型。

    3)選擇邊界的定義墻。

    繪制面積邊界

    1)單擊“修改|放置面積邊界”選項卡“繪制”面板，然后選擇一個繪制工具。

    2)使用繪制工具完成邊界的繪制。
