你是否在調整已連接預制零件的同時，發現選定零件的位置也被修改了？或者，連接到這些零件的零件位置被修改了？
利用“屬性”選項板或“編輯零件”工具修改連接的預制零件的尺寸。
您可以使用該功能調整沒有次端點的已連接預制零件（例如接頭、拔梢、方轉圓過渡件）的尺寸。
調整已連接預制零件不會修改選定零件的位置，或連接到這些零件的零件位置。例如，已選管路上管件的位置保持不變，這樣便無需重新定位焦點之間的直段，即使零件已經重新調整尺寸也是如此。
調整已連接預制零件的尺寸：
1.選擇要調整尺寸的已連接預制零件。
選擇要調整尺寸的已連接零件時，請確保選擇使用相同服務樣本和規格的已連接零件。

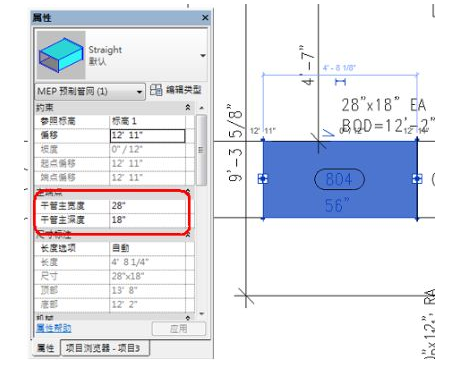

2.在“屬性”選項板中，在以下字段中輸入新的尺寸值。
主端點字段：干管主寬度、深度或直徑

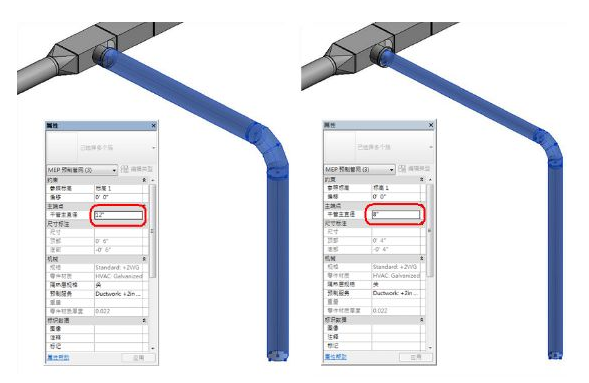

下例顯示的是一個已選圓形管網的管路。在“屬性”選項板中，“干管主直徑”字段已從12"更改為8"。
產品條目：對于產品所列零件（例如管道系統零件），請從“屬性”選項板的“產品條目”定義中選擇新尺寸。
3.如果顯示錯誤對話框，提示該零件將斷開連接，請單擊“斷開”。
選中零件即已調整尺寸。
4.您可能需要重新連接管路中已斷開的零件。
例如，風管的矩形直段上有多個接頭連接在管路的一側或多側，在此風管上調整直段管路的尺寸可保持直段位置和接點連接不變。然而，任何位于管路末端的過渡件（如拔梢）都會斷開連接并需要重新連接。
使用現有工具重新連接已斷開連接的零件。例如，若要重新連接已斷開連接的零件（產品所列零件），您可以使用“布線填充”工具。
