在學習和項目實踐中我們有時會遇到一些橢圓形的樓板和墻體。
在Revit的墻體繪制面板中沒有橢圓,而樓板中有,因此我們無法通過直接的方法得到橢圓形墻體。
我們嘗試過拾取CAD底圖的方式,拾取參照線的形式,遺憾的是經過實踐我們發現,墻體中的拾取線無法拾取CAD跟參照線中的橢圓.

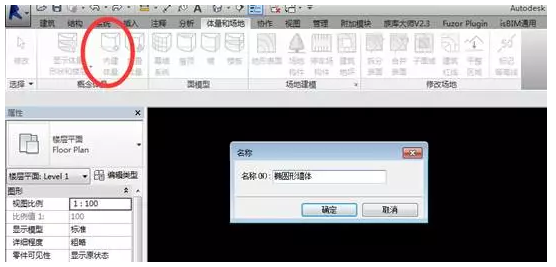

1.新建內檢體量并命名。

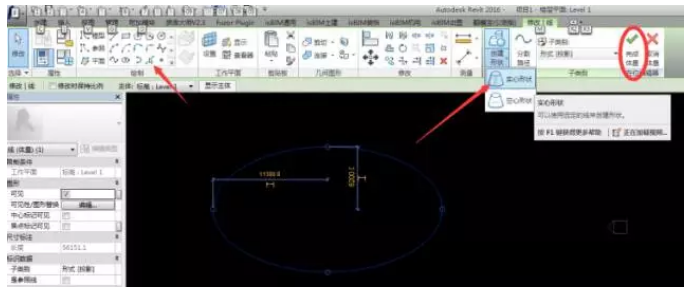

2.利用拾取線拾取CAD底圖中的橢圓，選中橢圓輪廓，創建實心形狀，完成體量創建。如下圖所示。
3.此時利用拾取面墻工具下的面墻，拾取體量外側面，創建出橢圓形墻體。如下圖所示。
4.刪除體量，完成橢圓墻體繪制。
