當指定材質的外觀資源的圖像時，請使用“紋理編輯器”來更改圖像樣例的尺寸、位置、旋轉等。

您可使用下列任一方法打開“紋理編輯器”：

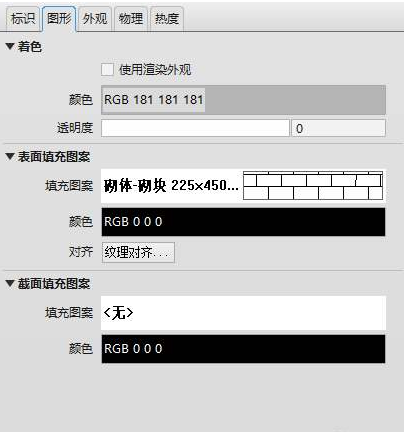

在“材質編輯器”中更改材質的外觀時，在“外觀”選項卡上，單擊用于定義屬性的“圖像”，或使用其下拉菜單選擇“編輯圖像”。

在“資源編輯器”中編輯外觀資源時，單擊用于定義屬性的“圖像”，或使用其下拉菜單選擇“編輯圖像”。

“紋理編輯器”顯示不同設置，具體取決于在外觀資源中如何使用圖像。以下信息介紹了最常用的設置。對于使用程序貼圖的舊外觀資源，“紋理編輯器”中可能會顯示未在下面列出的其他設置。

注： 如果外觀資源的設計或紋理比較復雜，可能會增加渲染圖像所需的時間。請勿使用大于 10K 的圖像。

圖像

縮略圖：圖像顯示在對話框的頂部。拖動右下角的箭頭以放大或縮小圖像。

若要更改縮略圖表示的尺寸，請使用“樣例尺寸”設置。

源：顯示文件名。單擊文件名以選擇不同的圖像文件。

Revit 支持下列類型的圖像文件：BMP、JPG、JPEG 和 PNG。

亮度：以百分比定義圖像的亮度。值為 100 意味著不進行更改。如果指定 50，則圖像亮度減半。

若要更改該值，請拖動滑塊或輸入一個介于 0（黑色）到 100（最高亮度）之間的值。

反轉圖像：對于定義顏色的圖像，選擇“反轉”可反轉圖像中的淺色和深色。對于定義紋理的圖像，選擇“反轉”可反轉紋理填充圖案的高點和低點。

變換

鏈接紋理變換：選擇此選項，以便將所有對此屬性的“位置”、“比例”和“重復”設置所做的所有更改傳播到使用某種紋理的材質中的所有其他屬性。

Position

偏移 X，Y：輸入一個距離以沿 X 和 Y 軸移動圖像貼圖的起點。

約束：若要固定“X”和“Y”偏移的縱橫比，請單擊 。當一個值發生變化時，其他值會根據需要調整以保持縱橫比。

旋轉：若要以順時針方向旋轉圖像，請拖動滑塊或輸入一個介于 0? 和 360? 之間的值。縮略圖圖像會隨旋轉而改變。

比例

樣例尺寸（寬度、高度）：指定該圖像表示的尺寸。對樣例尺寸（寬度和高度）的更改反映在對話框頂部的圖像縮略圖中。

約束：若要固定寬高比，請單擊 。當一個值發生變化時，其他值會根據需要調整以保持縱橫比。

深度或深度值：如果圖像貼圖用于創建浮雕（凹凸）效果，則此設置可用。在“高級”下，將“數據類型”指定為“高度貼圖”或“法線貼圖”。

深度值指定凹凸效果的波峰和波谷之間的距離。輸入 0 可使表面平整。輸入更大的值可增大表面不規則性的程度。

重復

水平，垂直：使用這些設置來控制沿 X 軸（水平）和 Y 軸（垂直）圖像貼圖的平鋪。

平鋪：沿 X 軸（水平）或 Y 軸（垂直）平鋪圖像貼圖。

無：不沿該軸在材質內平鋪圖像貼圖。

高級

數據類型：此設置定義用于創建浮雕（凹凸）效果的圖像的類型。選擇“高度貼圖”或“法線貼圖”。凹凸效果的幅度由深度參數在“縮放”組中控制。
