    在Revit創建混凝土結構模型時，就結構框架梁，常常采用載入系統族結構框架，其可以實現自動剪切，并可以切換相鄰框架梁的連接順序。同時由于該族具有基于線的族的特性，通過繪制線和拾取線均可實施模型創建，大大提高了建模效率。

    同時，該族還有一個非常強大的功能，工程量（體積）系統自行計算，并在屬性欄實例屬性中隨著構件創建自動顯示。并且該族提供再編輯，并不像有些系統族無法進行再編輯。

    但很多時候，結構設計為提高框架梁結構受力性能，會設計變截面梁以及在梁端與框架柱結合部位設置加掖。變截面框架梁網上已經有很多案例教程，在這里小編就不再贅述。就加掖，除單獨創建加掖常規模型外，用戶還可以通過公制結構框架—梁和支撐族樣板文件，自行創建可導入族。

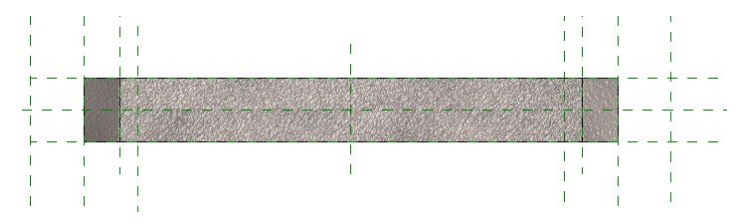

    該族樣板文件是提供基于兩點繪制的梁和支撐構件族創建環境。系統提供的族樣板中有很多參照平面，這些參照平面決定了構件的很多行為屬性。

    1、左/右：當選中幾何形體的時候，顯示藍色的地方，控制結構框架長度

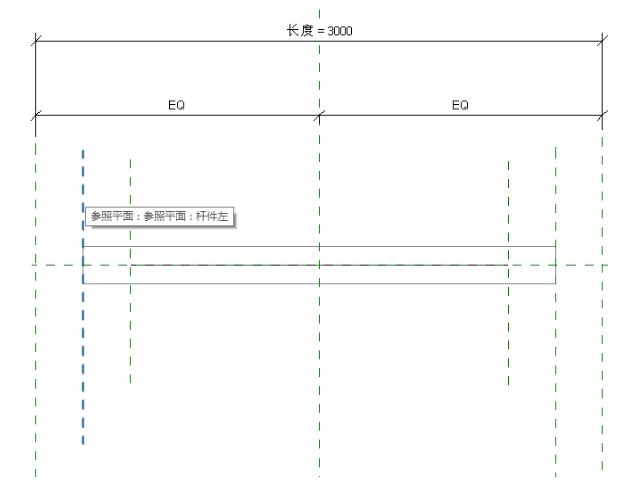

    2、桿件左/桿件右：幾何形體的物理邊緣，控制結構框架的剪切長度!

    3、單線示意符號左/單線示意符號右：當族中族參照符號表示法設置為“從族”的時候，控制單線示意符號的長度。

    所以大家在創建梁族的時候，特別需要注意的是，一定要將梁路徑的端點與“桿件左”“桿件右”兩個參照平面鎖定。

    族樣板：公制結構框架——梁和支撐

    族類別：結構—框架

    族：參照標高樓層平面視圖

    族：前立面視圖

    族：右立面視圖

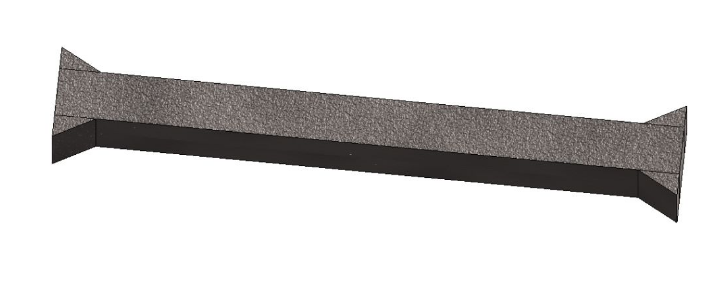

    族：三維視圖

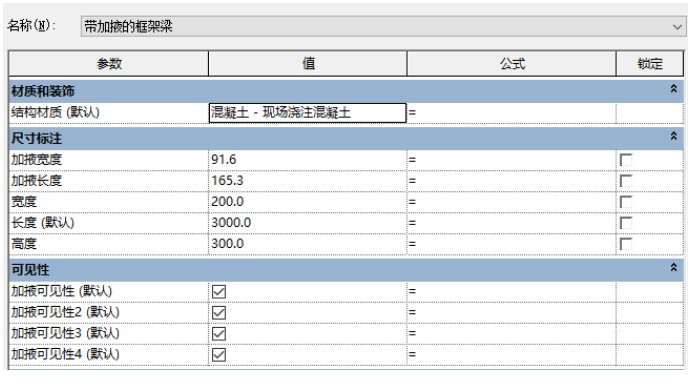

    族：參數列表

    可能在工程實際中，加掖也未必都有，再此設置了可見性，根據工程實際進行勾選。

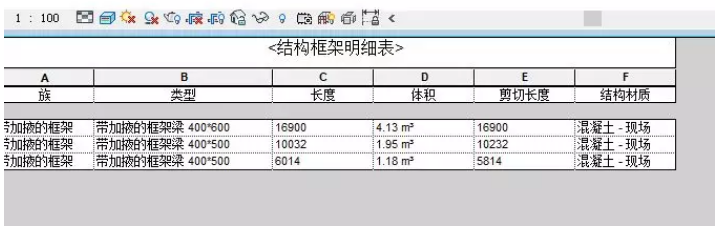

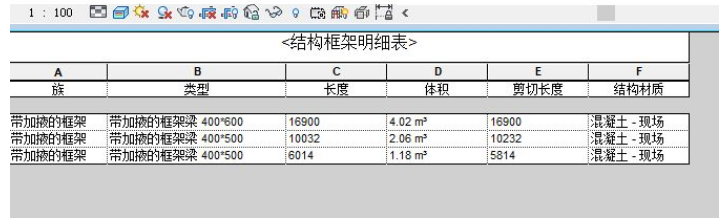

    不同連接順序下，各框架梁的體積工程量的變化，總量是一致的。關于單榀梁的工程量，大家可單獨進行核算。revit提供的數據是非常準確的。
