在revit建模過程中，由于建筑物構造的需要，有時也會出現帶有一定坡度的樓板，那我們在revit中如何來創建呢，一起看看這幾種方法吧。

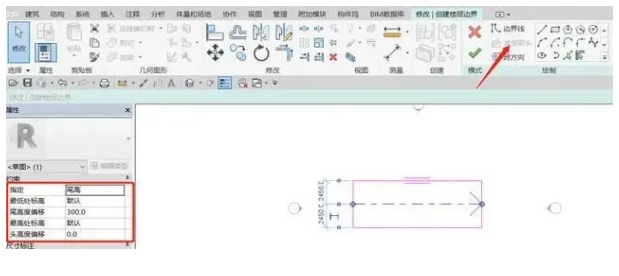

Step1.使用坡度箭頭來繪制。繪制好樓板邊界以后，點擊坡度箭頭功能，指定坡度方向，在屬性欄中調節箭頭"頭尾"高度偏移即可。

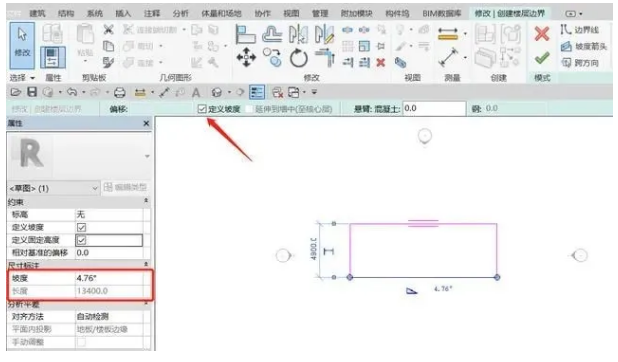

Step2.使用定義坡度功能。選擇樓板的一個邊界，勾選定義坡度，再去屬性欄中修改坡度值即可。

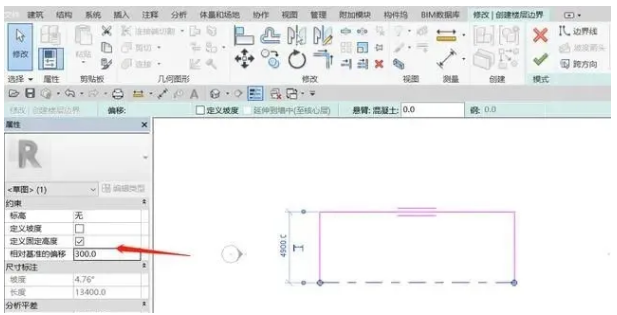

Step3.使用定義固定高度功能。依次選擇平行的兩條邊界線，勾選定義固定高度，分別輸入相對基準的偏移值即可。

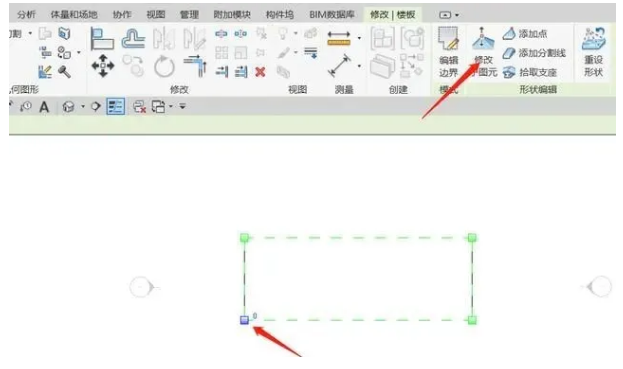

Step4.修改子圖元。繪制好樓板以后，點擊修改子圖元，修改邊界點的高度即可。

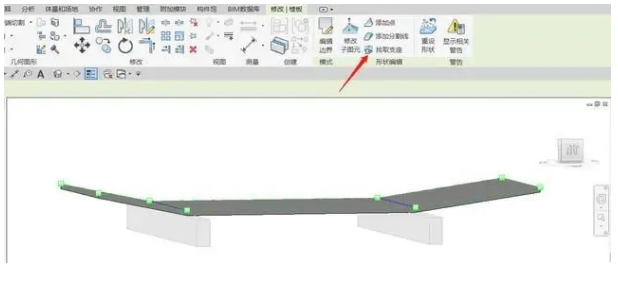

Step5.使用拾取支座功能。部分樓板會出現隨梁高的變化形成一定的坡度，在繪制好樓板以后，點擊拾取支座，選擇相應的梁即可。
