首先簡單介紹一下revit中的欄桿其實是有三部分的族組成，分別是：支柱，扶欄結構，欄桿，所以要靈活的運用欄桿命令繪制需要的構造，最少要新建三個族。
第一步：繪制支柱族
用“公制欄桿-支柱”族樣板繪制圍墻支座，將其命名為支柱
第二步：繪制支柱形狀
用族樣板里的創建命令生成你需要的支柱形狀

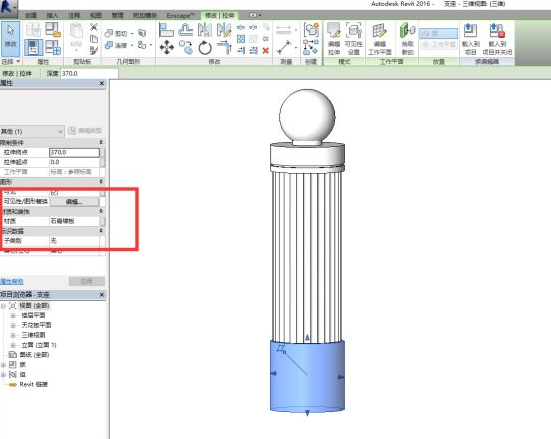

第三步：賦予材質
添加合適的材質
第四步：繪制欄桿族
用“公制欄桿”族樣板創建欄桿族，命名為中式寶齡欄桿
第五步：繪制形狀，賦予材質
創建需要的形狀，賦予合適的材質
第六步：繪制扶欄族
用“公制輪廓-扶欄”族樣板，創建扶欄相對應的輪廓。
第七步：新建建筑樣板，載入三個族
用建筑樣板新建一個項目。選擇欄桿命令，復制一個類型命名為圍墻，并將之前做的三個族載到項目中。

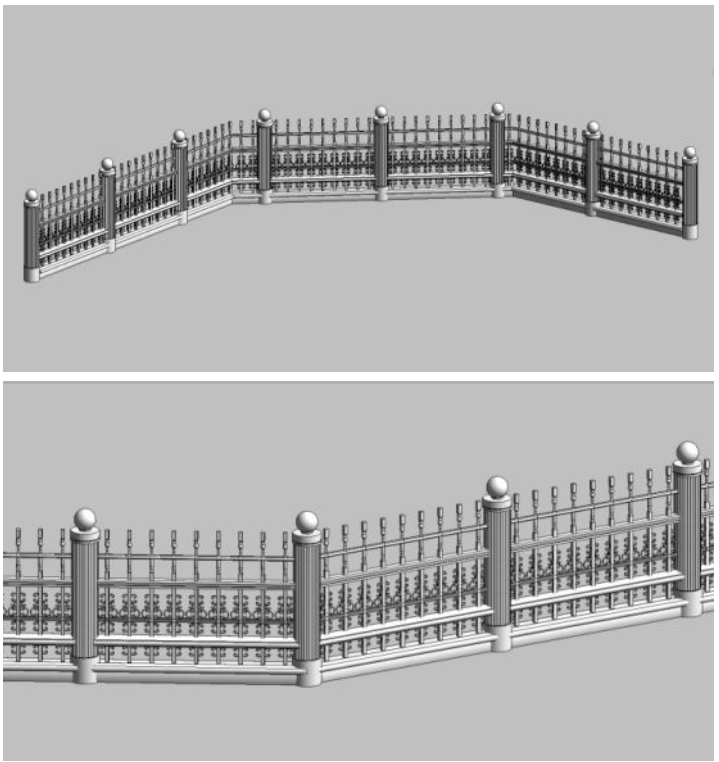

第八步：繪制一段欄桿
第九步：選中編輯，將頂部扶欄改為“無”
第十步：編輯頂部扶欄，編制好材質。
第十一步：編輯欄桿位置
第十二步：完成編制
看到這，是不是覺得REVIT很炫酷，其實今年我沒有什么好炫的，真的，除了會了一點點REVIT，其他真的沒有了。

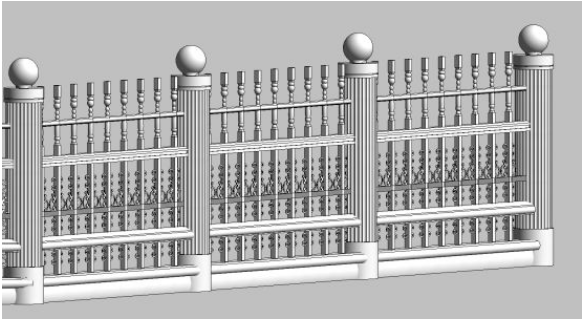

最終的效果圖
