一、導出的步驟
我們可以將REVIT畫的平立剖面圖導出成CAD文件,這樣就可以進行進一步修改或者用做其它用途了
在項目瀏覽器中打開你想導出的任意視圖,
單擊左上角功能鍵,
選擇“導出”→“CAD格式”→“DWG”

出現以下窗口,
單擊導出,
選擇導出位置即可

二、白天的渲染
REVIT的渲染功能十分強大,由于之前的建模過程已經把材質都賦予好了,渲染的時候省去了設置材質這樣一個復雜的過程,因此REVIT的渲染很傻瓜但依然可以達到很好的效果
打開地面標高層,

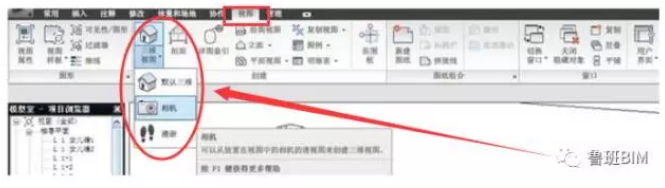

在“視圖”選項卡中,選擇“三維視圖”→“相機”

在視圖上設置相機位置和相機視線深度

在項目瀏覽器中,三維視圖下面就會出現剛剛創建的相機視圖

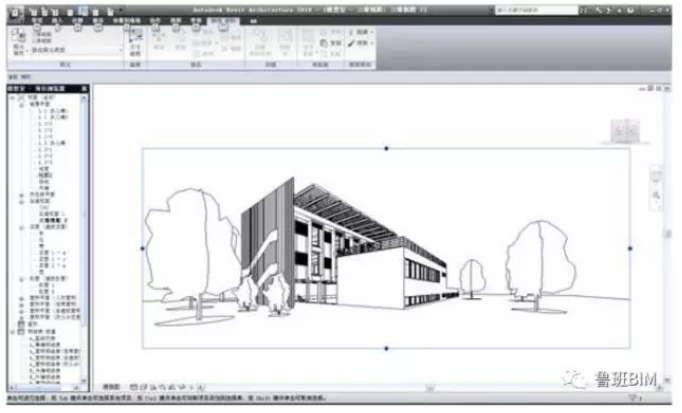

設置好視圖范圍,如下圖所示

在左下角單擊“顯示渲染對話框”,出現渲染窗口

渲染對話框中的設置并不多,
設置好質量,分辨率,太陽光和天空之后,
就可以開始渲染了

渲染結果
