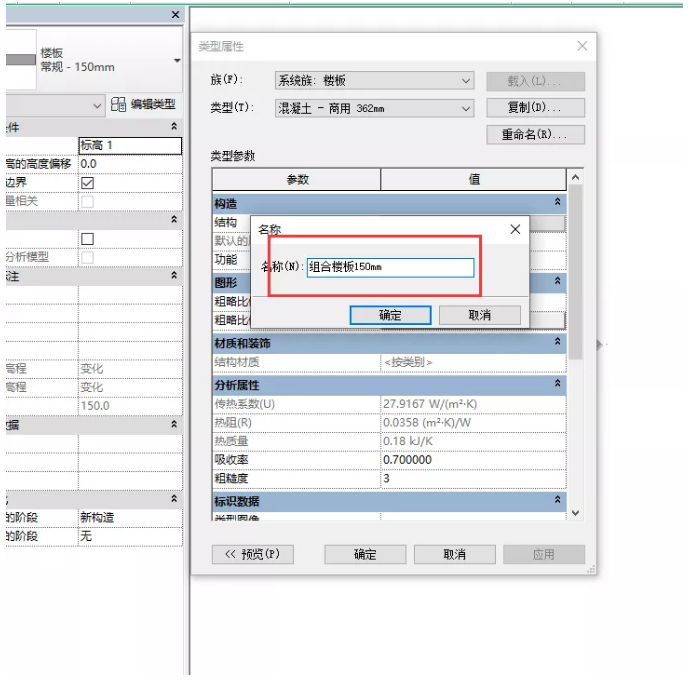

樓板-編輯-復制一個新樓板，類型選擇為混凝土商用，命名為“組合樓板150mm”。
第二步

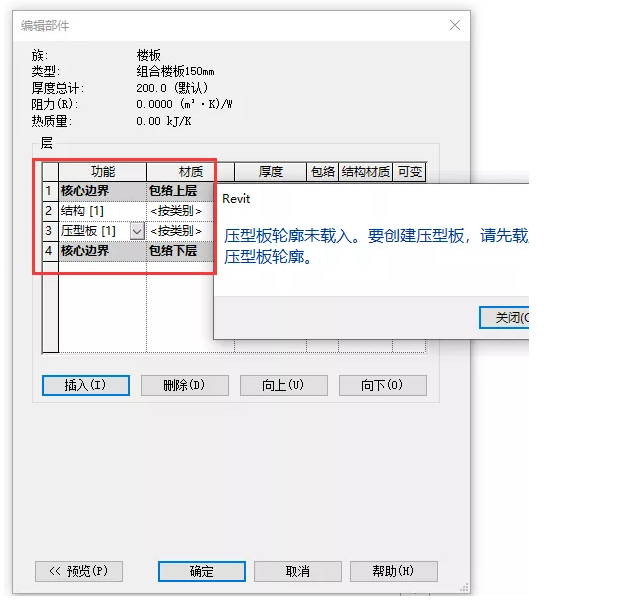

點擊結構右側進入編輯界面，刪除核心邊界以下構造層，并插入一個新的層，設定功能為“壓型板",此時跳出一個對話框。
第三步

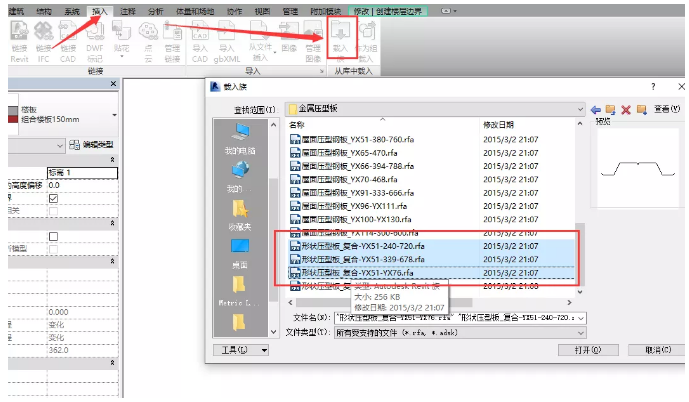

關閉對話框，選擇插入-載入族-輪廓-金屬壓型板，選擇以下三個壓型板輪廓并打開，此時組合樓板的輪廓已載入。
第四步

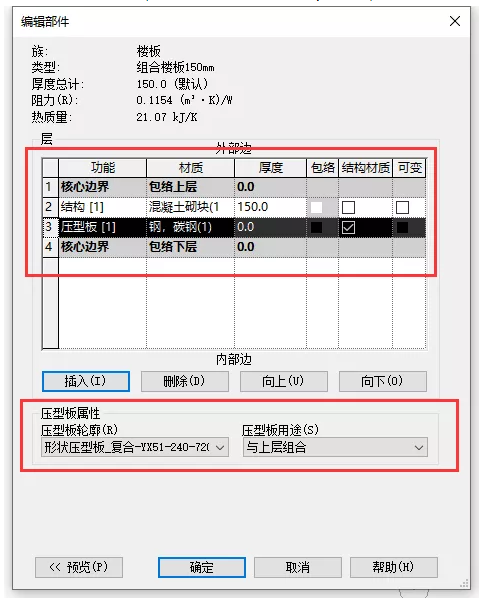

再重復第一二步，將壓型板的材質選擇“鋼，碳鋼”，結構的厚度為150mm，然后確定。
第五步

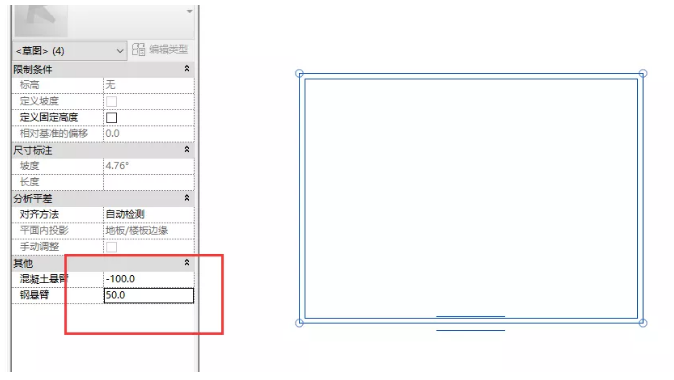

先畫出一個矩形框輪廓，在左邊屬性欄中，將混凝土懸臂改為“-100mm”，鋼懸臂改為“50mm”，完成繪制。
完成啦
