文章來源：華筑智信BIM
在建筑設計中，設計師們往往喜歡設計一些形狀奇特的建筑構件來豐富整個建筑的造型。而我們在使用Revit的時候就會發現在復雜的建筑構件這一塊兒，我們創建的難度會大大增加。那么究竟我們能不能使用Revit來完成異形建筑構件的創建呢？今天小編就帶大家一起來學習一下運用體量如何去創建出那些異形構件（以斜墻為例）。
第一步：創建體量
既然是運用體量來創建斜墻，那么我首先肯定是要有一個體量作為載體才可以。

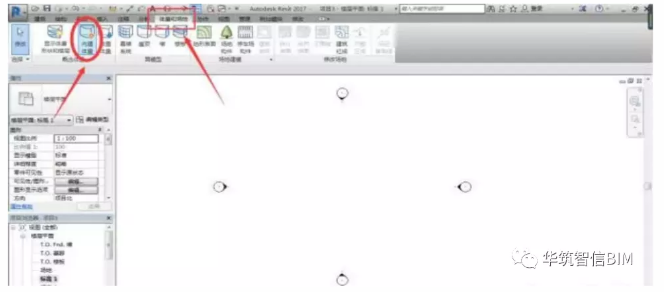

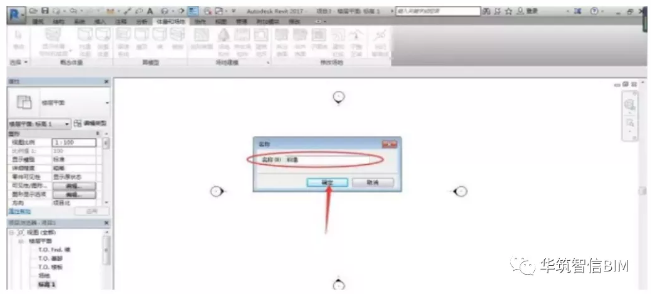

如圖所示，進入“體量和場地”選項卡，點擊“內建模型”命令新建一個體量，并為新建的體量命名，單擊“確定”。如圖所示：

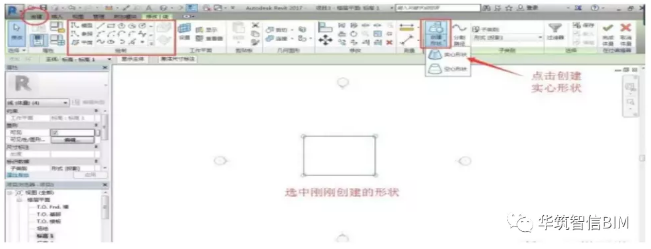

如圖所示，設置一個合適的工作平面，進入“創建”選項卡，在“繪制”命令欄中選擇合適的創建方法新建一個形狀，完成后選中剛剛創建的形狀，在“形狀”命令欄中點擊“創建形狀”下拉三角形按鈕，選擇“實心形狀”創建一個實心形狀。

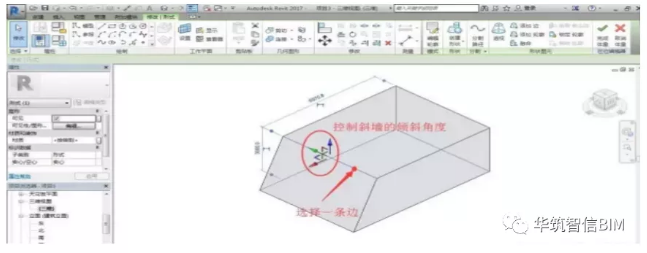

如圖所示，進入到默認三維視圖，選擇一條邊，通過如圖所示的坐標箭頭調整邊的位置控制斜墻的傾斜角度，點擊“完成體量”完成體量的創建。
第二步，創建墻體

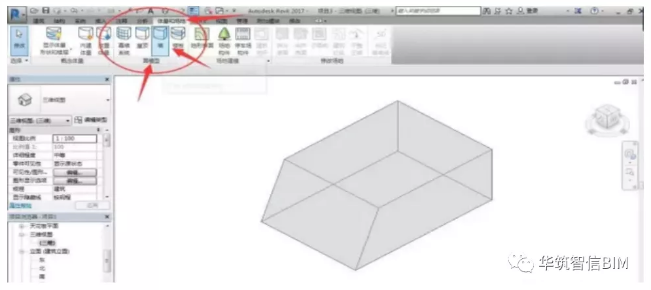

如圖所示，繼續進入“體量和場地”選項卡，在“面模型”命令欄中點擊“墻”命令。

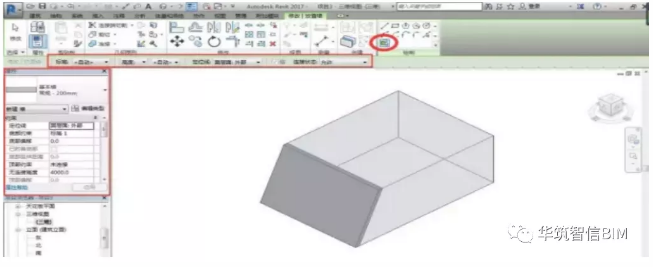

如圖所示，使用“繪制”命令欄中的“拾取面”的方式拾取表面，此時斜墻便已經創建完成了。注意在此時墻體的各項參數和屬性與常規方法創建墻體并無不同，大家只需要根據自己的需要進行設置就可以了。

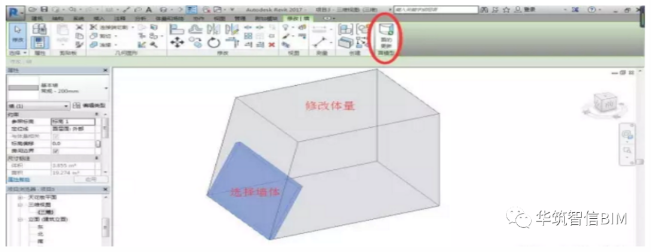

運用體量創建斜墻的時候，如果墻體的傾斜角度沒有確定下來，建議大家創建完成后不要將體量刪除，因為如果體量沒有刪除，當斜墻的傾斜角度改變的時候我們只需要修改體量，如圖7所示，選擇墻體，點擊“面模型”命令欄中的“面的更新”即可將斜墻進行修改了。效果如圖所示：
