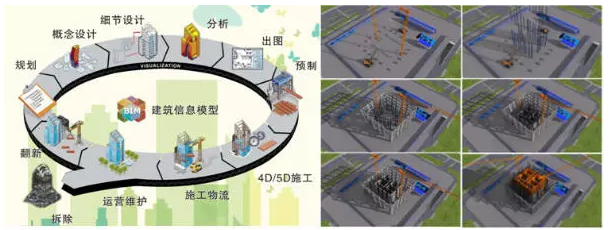

    我們都知道，BIM能夠幫助建筑師減少錯誤和浪費，以此提高利潤和客戶滿意度，進而創建可持續性更高的精確設計。BIM能夠優化團隊協作，其支持建筑師與工程師、承包商、建造人員與業主更加清晰、可靠地溝通設計意圖。BIM支持建筑師在施工前更好地預測竣工后的建筑，使他們在如今日益復雜的商業環境中保持競爭優勢。那么Revit起什么作用呢？

    一、你了解Revit嗎？

    1你了解Revit嗎？

    AutodeskRevitArchitecture軟件專為建筑信息模型(BIM)而構建。BIM是以從設計、施工到運營的協調、可靠的項目信息為基礎而構建的集成流程。通過采用BIM，建筑公司可以在整個流程中使用一致的信息來設計和繪制創新項目，并且還可以通過精確實現建筑外觀的可視化來支持更好的溝通，模擬真實性能以便讓項目各方了解成本、工期與環境影響。

    建筑行業中的競爭極為激烈，我們需要采用獨特的技術來充分發揮我們專業人員的技能和豐富經驗。AutodeskRevitArchitecture消除了很多龐雜的任務。

    AutodeskRevitArchitecture面向建筑信息模型(BIM)而構建，支持可持續設計、碰撞檢測、施工規劃和建造，同時幫助與工程師、承包商與業主更好地溝通協作。設計過程中的所有變更都會在相關設計與文檔中自動更新，實現更加協調一致的流程，獲得更加可靠的設計文檔。AutodeskRevitArchitecture可以進行自由形狀建模和參數化設計，并且還能夠讓您對早期設計進行分析。借助這些功能，您可以自由繪制草圖，快速創建三維形狀，交互地處理各個形狀。

    二、Revit有哪些新增特性

    1.RevitServer增強特性：

    RevitServer增強特性可以更好地控制中央模型的管理。本地加速器可以連接到多個主機，允許創建分布式RevitServer網絡。Autodesk?VaultCollaborationAEC工作流也得到了改進。

    2.互操作性增強特性：

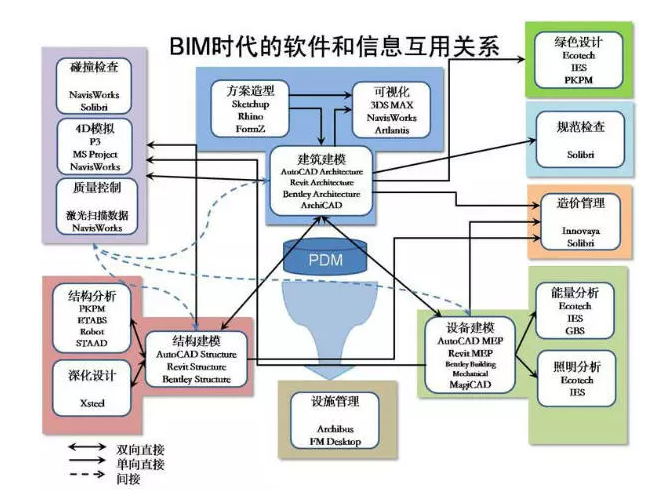

    Revit可以使用BentleyMicrostationV7和V8文件格式導入和導出圖紙，并改進了導出到DWF?和DWG?格式的功能。這增強了工作流和可交付結果的可靠性和可配置性。

    3.IFC支持：

    Revit現已獲得BuildingSMART國際工業基礎類(IFC)版本2x3認證。通過該認證后，Revit將符合包括GSA標準在內的全球行業標準。開源的的RevitIFC導出程序已得到增強，可支持新出現的標準。您可以提供IFC導出更改建議以支持地區性的要求，以便更有效地與第三方應用程序共享信息以支持設計工作流。

    4.Revit應用商店：

    RevitExchange應用商店是一個Web平臺，可以輕松地訪問附加模塊以及Revit平臺中的其它資源。

    5.尺寸標注增強特性：

    Revit增強了尺寸標注功能。新的直徑尺寸標注工具允許選擇和刪除多線段尺寸鏈中的單個線段。此外，寸標注實例可以顯示線段值、等式文本或等式公式字符串。

    6.Autodesk360集成：

    Revit使得AutodeskSubscription客戶可以更容易訪問集成的Autodesk360功能，包括渲染和能效分析。將您的設計發送到云，無需中斷工作流即可實現更快、質量更高的渲染和分析。

    7.增強分析模型：

    對分析模型的增強允許直接處理樓層和基礎底板，提供了更大的設計靈活性。增加了新的分析鏈接元素，可通過連接偏移支柱或梁加快結構分析速度。

    8.使用區域和路徑強化：

    在AutodeskRevit和AutodeskRevitStructure軟件中，更新了區域和路徑強化。可以支撐結構鋼筋，很像梁系統和桁架支持結構框架的方式。

    9.改進了對齊圓角和掛鉤：

    此功能在鐙筋/箍筋圓角和掛鉤上提供參考，為鋼筋連接提供標準豎條和附加參考。這樣一來，就可以根據任何計算得到的變化正確地更新豎條，從而幫助保持設計的協調性和精確性。

    10.結構線構造增強：

    此功能可以為混凝土元素添加結構線構造。結構構造增強可放在結構樓板、基礎底板和結構墻中以支持項目需求。

    11.建筑部件施工圖：

    對建筑部件進行了增強，可以更容易地定義和管理施工圖的創建工作。可以將部件視圖放在常規的非部件圖紙上，并可承載常規視圖，幫助將設計連接到詳細設計。

    12.360結構分析：

    通過云對各種建筑進行靜態分析。使用AutodeskSubscription上提供的Autodesk?360結構分析，可以輕松計算同一個模型的不同變體，并使用分析結果在流程早期為設計決策提供信息。

    三、Revit里外部參照DWG文件方法

    盡管BIM已經是一個很白熱化的問題，但是多數的項目成果還是通過AutoCad交付，很多情況下，我們仍然需要將DWG文件導入到Revit里面進行設計配合。基于DWG文件內容及在Revit里的用途分為兩種情況：

    1.DWG文件為二維圖形；

    2.DWG文件為三維圖形，導入到Revit后需要剖切3DDWG文件生成相關平立剖視圖。

    當DWG文件為常見的二維平面圖紙時，我們可以通過鏈接CAD或者導入CAD的方法引入到Revit模型中。鏈接CAD和導入CAD的區別主要在于：鏈接CAD方式入Revit的CAD模型仍可以更新。

    當你選擇導入CAD時，Revit里面CAD模型和原CAD模型的關聯在導入成功那一刻就斷開了，即便你在CAD模型里做了更新，這些修改也不會同步到Revit。若要將這些修改更新到Revit中，只能將原來的CAD模型刪除，重新導入。并且打開管理鏈接也找不到這種方式載入的CAD。這種方式主要用在將成熟完善的節點做法，從CAD導入到Revit中。

    導入CAD有一種快捷方式，直接將文件夾中的CAD模型拖入到Revit模型中。鏈接CAD的方式，Revit里的CAD模型和原始的CAD仍然保持關聯。當原始CAD修改后，只需打開管理鏈接，選擇對應的CAD鏈接重新載入即可。需要注意這是一種被動關聯，如果你沒有選擇重新載入，僅刷新Revit模型不會自動載入新的CAD。

    3DCAD通過鏈接CAD或者導入CAD進入Revit后，因未指定對應的Revit類別，因此無法使用視圖區域或者截面盒子來分割導入的CAD視圖范圍。不同的類別在Revit里對應著不同的平面及立面切割及顯示方式。將3DCAD模型指定為通用族載入Revit模型后，當創建一個新的樓層時，Revit自動生成的平面里包含了3DDWG模型的圖形信息。當然你要可以指定對應Revit類別的剖切面及投影面的填充方式。

    如果有新的CAD文件，使用DWGSync命令，即可將3DDWG文件更新。所以這種方式特別適合多單位配合，例如項目里部分是Revit模型，部分提供Civil3D，Plant3D模型。手動的方式也有一個優勢，如果是Solidworks等軟件輸出的非CAD格式的三維實體，仍然可以操作。

    炸開Revit中的CAD模型及注意事項：導入的CAD模型是一個整體，如果你希望在Revit里使用其中一部分，大家常用方法是炸開CAD。炸開CAD模型有兩種選項，一是部分炸開，二是全部炸開。

    部分炸開是將整體的CAD模型分割形成下一個級別的圖元（當我們導入CAD模型時，我們將CAD模型里全部的圖元都引入了Revit，比如說圖塊和外部參照圖形，部分炸開會將此CAD變為獨立的圖塊+外部參照+獨立圖元），可以選擇繼續部分炸開，將圖塊和外部參照深入分割。

    全部炸開是將CAD分裂成Revit的文字，曲線，線條或者填充區域。當你炸開外部導入的超大CAD模型，如果生成超過10000個部件，Revit會報錯。強烈建議你不要采用炸開CAD的方式，一個迂回解決方式可以修改CAD文件，然后重新載入。

    因為炸開CAD后，會導致模型里自動生成很多無用Linetype,Linestyle和構件的子類別以及很多無用的短線或者點。尤其是很多人喜歡在族里面炸開CAD，這樣做會使你的Revit模型體量很大，并且充滿無用的干擾信息，你很難迅速找到想要信息并且整個模型運轉很慢。

    四、Revit的六大使用技巧

    1.使用快捷鍵：

    快捷鍵的使用為聰明的用戶們節省了很多寶貴時間和精力。日常使用最多的快捷鍵是激活與鈍化窗口，可以在圖紙排版的時候幫助我們節約很多時間。在圖紙創建視圖的時候可以直接雙擊進入視窗，在圖紙界面就可以編輯其他所有的平立剖。

    2.避免意外的點擊：

    通過微調可以避免在“competentfamilies”（功能族）組合家族里的可怕雙擊而產生的意外后果，此功能可以通過訪問選項菜單，選擇用戶界面，在配置菜單里修改雙擊偏好。只要在“family”（族）選項下將“雙擊選取”選項修改為“無反應”，這些無意的點擊就可以避免了。

    3.學習新的工作流：

    AEC應用程序使工作流部分擁有一系列認可的工作流選項，可以更新Revit模型或連接Revit和Grasshopper。此外，這項功能為個人工作流用戶提供了一個分享給Reivt社區的正式成員的平臺。

    4.放大臨時尺寸標注：

    為了輕松應對小到令人懊惱的臨時尺寸標注，可以在應用程序菜單下的選項里的圖像標簽調整到比較理想的字體大小。

    5.Revit插件：

    為了使功能跟上各種變化的需求，Revit為用戶準備了一個插件群，其中有24個插件。從Excel鏈接到迅速轉換線條的樣式，這些Revit插件的制作者基于用戶的使用反饋而持續不斷的頻繁更新插件。

    6.鎖住幾何面：

    為了追求高效而充實的族群，在創建族文件的時候把面鎖定在工作平面上而不是草圖輪廓上會更有效。
