軸網標頭，不同于一般的族，他是一個復合的嵌套族：由軸網族和軸網標頭族組成；軸網本身是系統族，不可載入，因此需要調節樣式和大小還需要單獨修改標頭族。
今天來了解一下如何修改軸網表頭的樣式和大小。
1.修改軸網樣式

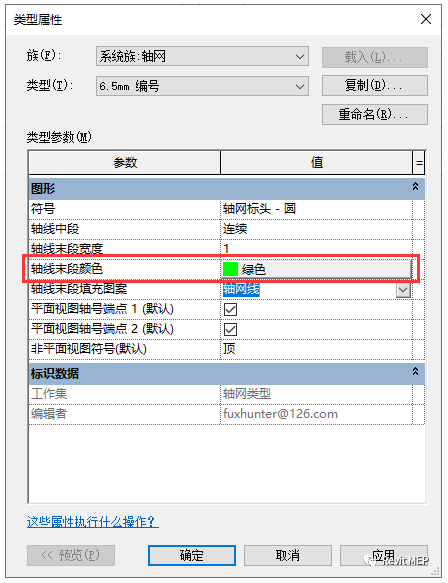

首先我們嘗試修改軸網的“類型屬性”來修改其顏色等樣式：
當我們修改完顏色后會發現只有軸線部分的顏色發生了變化：
這正如我們所說的軸網標頭族的復合影響而產生的。

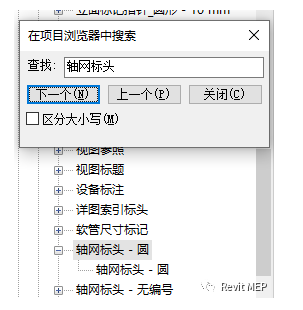

因此，我們在“項目瀏覽器”中找到對應的族（注釋符號族比較多，可以通過右鍵搜索快速查詢）：
右鍵族名稱，然后打開族進行編輯：
1）選中“文字標簽”修改其“類型屬性”中的顏色：

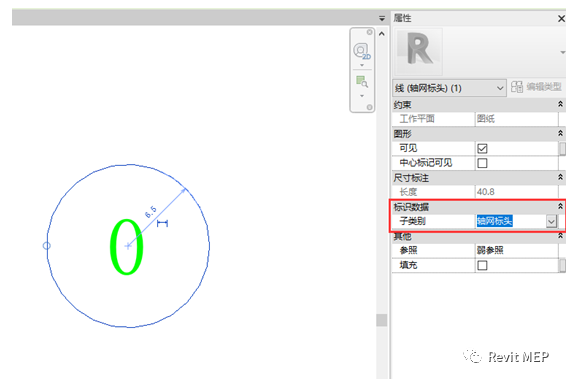

2）選中標頭圓圈符號，查看其子類別為“軸網標頭”：
回到“項目”中去（注意這里不是直接在族中修改），
在“管理”中找到“對象樣式”：
找到注釋對象中“軸網標頭”的子類別，修改其樣式：
經過這樣3個級別的修改，我們終于達到了修改軸網顏色的效果了！
當然我們還可以通過圖元替換、視圖樣式、過濾器等等方法來修改，但這些都是針對視圖的，并不是正規的解決方法，所以并不是我們最推薦的。
2.修改軸網標頭大小
我們再次打開剛才的“軸網標頭”族，
Revit自帶的項目樣板中，軸網標頭族的尺寸標注顯示沒有開；

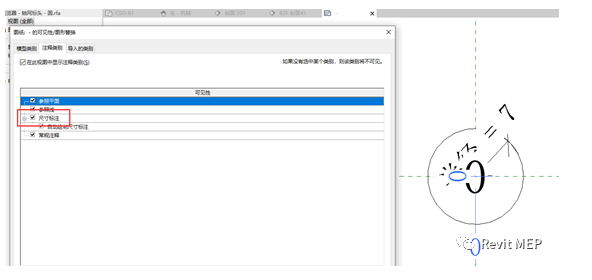

因此打開可見性管理（快捷鍵VV），在“注釋類別”中顯示“尺寸標注”：

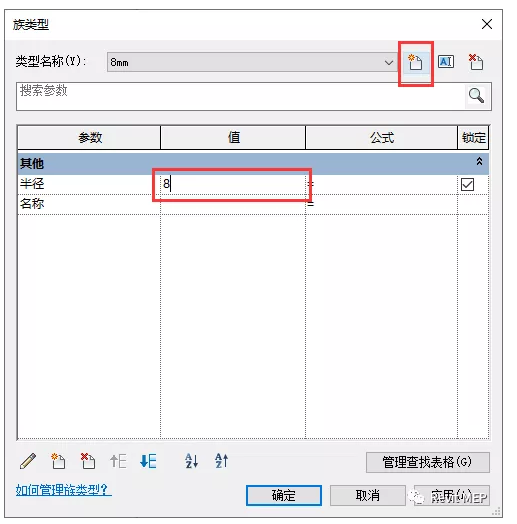

查看其族類型參數：
可以發現圓圈的半徑以及關聯了類型參數“半徑”，因此調節半徑參數就能調整軸網標頭的圓圈符號大小了。
這里我們建議新建一個族類型，而不是直接修改，便于復用：

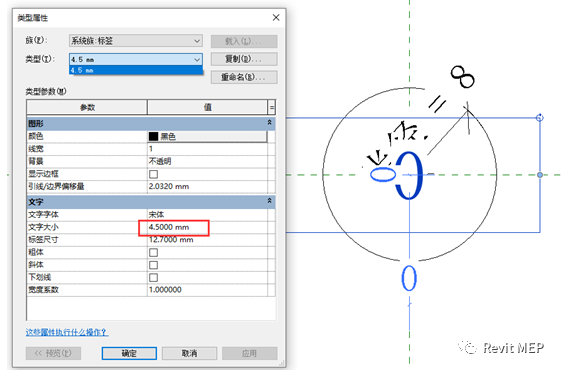

調整文字標簽就較為簡單了，選中文字標簽修改“文字大小”，同樣我們建議復制新建一個族類型，便于復用：

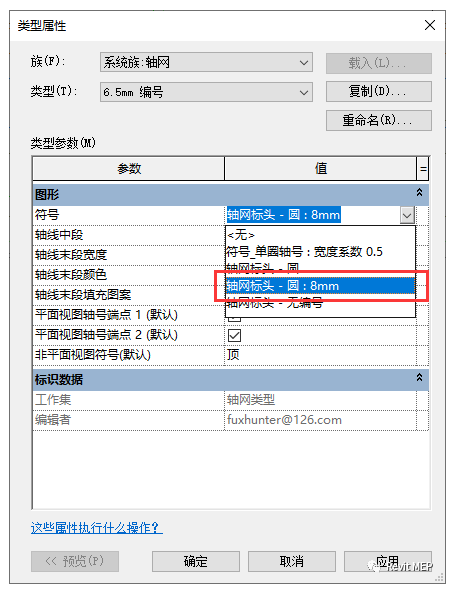

注意：因為軸網是嵌套族，回到項目中，我們還需要在“軸網”族中選擇“符號”類型至我們剛才創建的類型：
這樣就大功告成了，是不是感覺又學到了很多東西呢？
