文章來源：BIM學習營

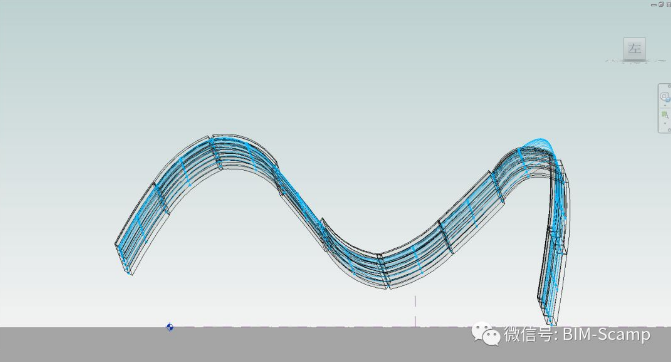

異形玻璃幕墻
接下來我把關鍵操作都圈起來了，在建族之前，先給大家說明一點的就是，掌握建族的基本命令是前提，要想日后做出自己想要的效果的族還是得有設計基礎的。所以我們從建族基礎入門。
第一步：新建體量模型-公制體量

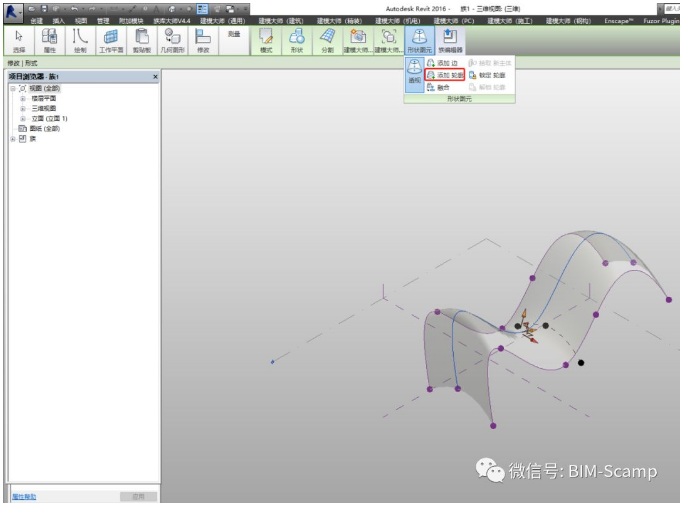

第二步：繪制-通過點的樣條曲線，形狀選擇實心形狀，分割表面。

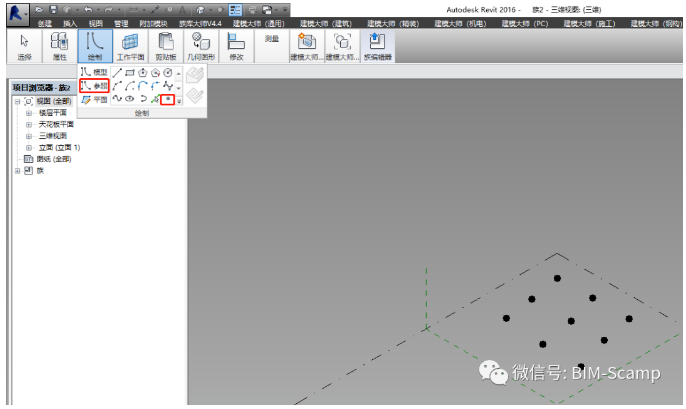

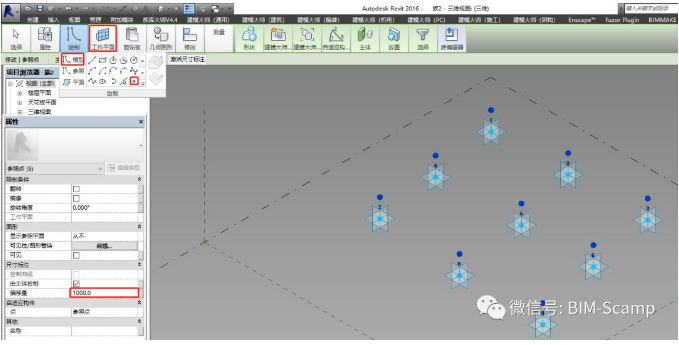

第三步：新建族-選擇自適應公制常規模型，繪制點圖元，使自適應，然后繪制模型線-點圖元-工作平面-設置。
第四步：通過點的樣條曲線連接參照點、自適應點組成矩形平面，設置族參數、材質等。
第五步：族文件另存文件夾，載入項目，選擇點放置在幕墻上。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
