文章來源：BIM國際庭院

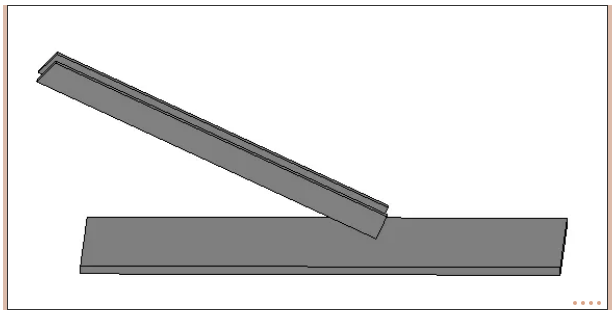

1、創建兩面傾斜墻體。
2、點擊建筑面板下的構件——內置模型。

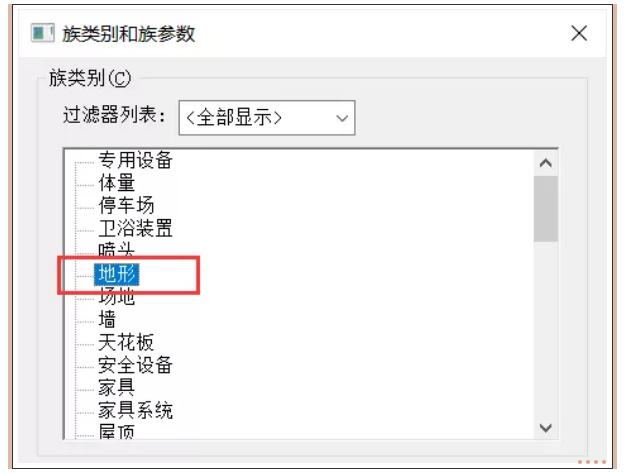

3、進入內建模型，選擇地形族。

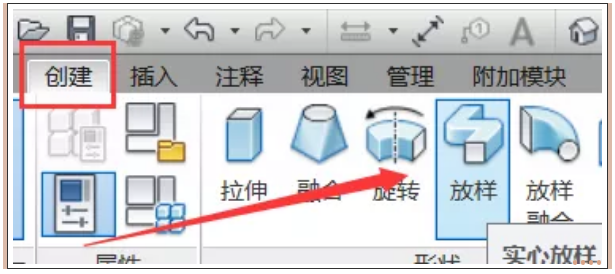

4、選擇創建面板下的放樣選項。

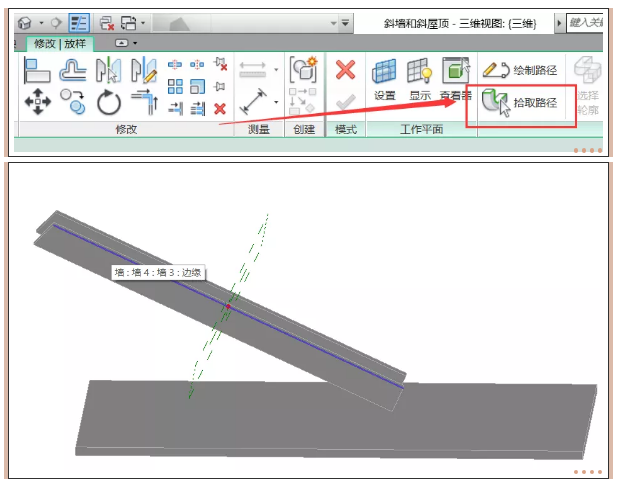

5、選擇拾取路徑，拾取墻面，點擊確定。

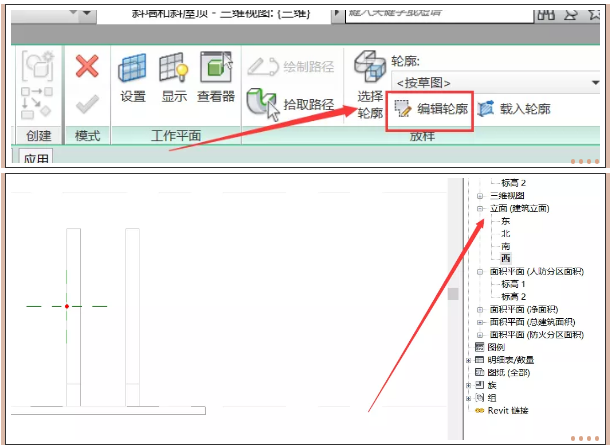

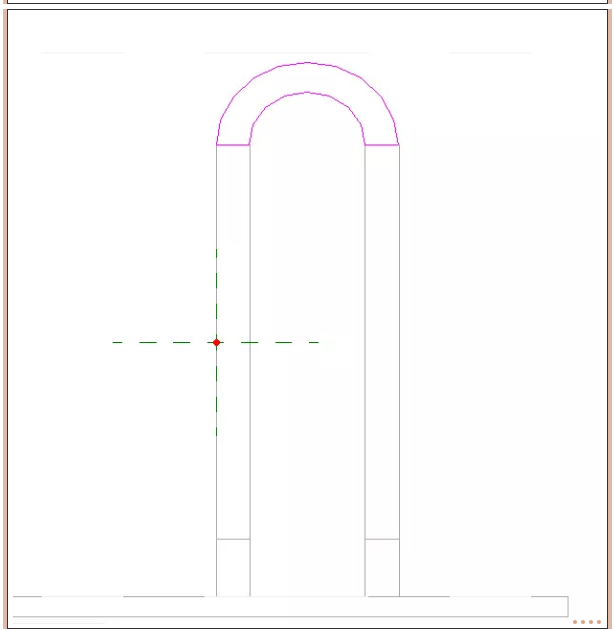

6、選擇編輯輪廓，切換至立面視圖，選擇合適的立面繪制截面，繪制圖形需為封閉圖形。

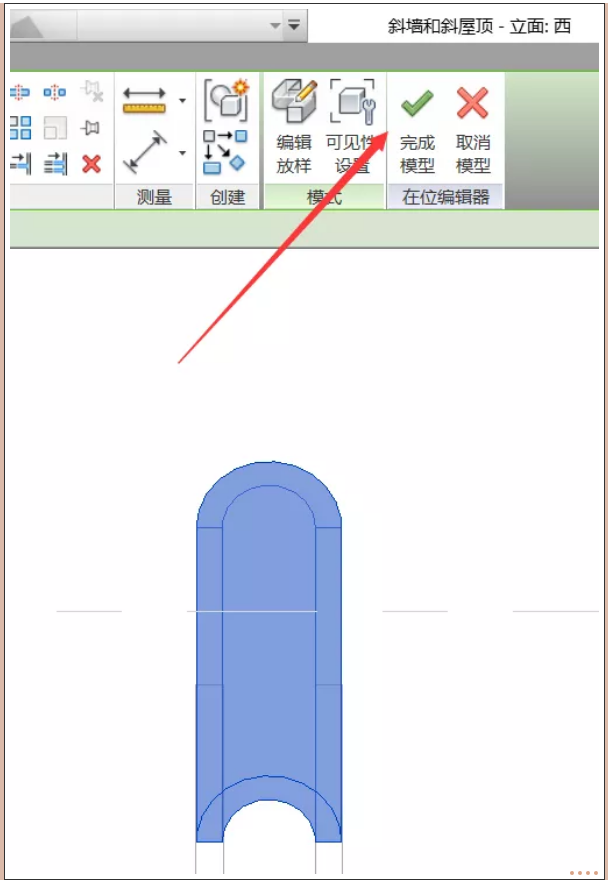

7、點擊完成模型。

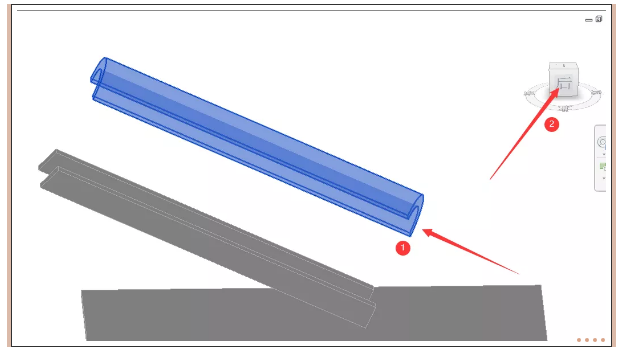

8、切換至三維，此時屋頂是懸空狀態，選中屋頂，切換至正后面，再次點擊完成模型。

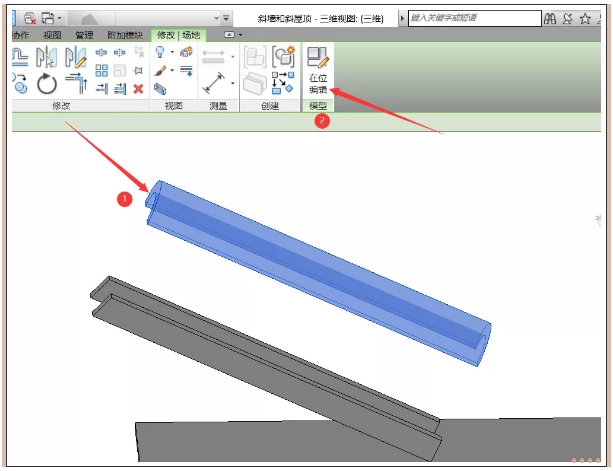

9、選中屋頂，點擊在位編輯。

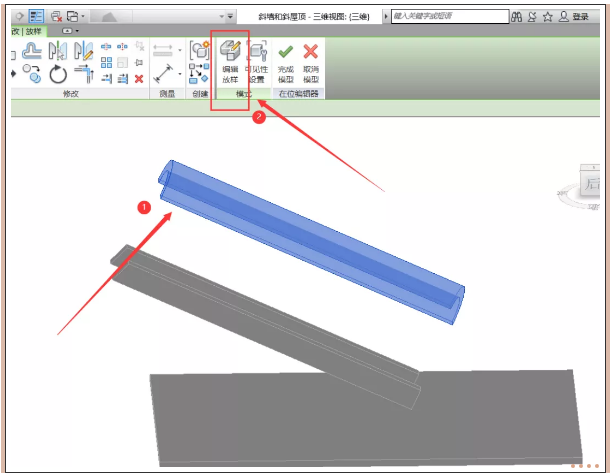

10、選中屋頂，選擇編輯放樣。
11、選擇繪制的線，點擊編輯輪廓。
12、框選新繪制的線，使用移動命令，整體移動至墻體。
13、點擊完成。
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
