本文旨在介紹如何修正CAD坐標偏移問題。在CAD設計和制圖過程中，經常會遇到坐標偏移的情況，導致繪圖結果與實際情況不符。解決這個問題需要一定的技巧和方法，本文將從原因分析、修正步驟、常見工具等方面進行詳細說明。
原因分析
坐標偏移問題的出現通常是由于以下幾個原因造成的：
1. CAD軟件設置問題：在繪圖過程中，如果CAD軟件的坐標設置不正確，容易導致坐標偏移。比如坐標系的原點位置設置錯誤、單位設置不一致等。
2. 數據導入問題：從其他CAD軟件或者外部文件導入數據時，由于不同軟件的坐標系統和單位設置可能不同，也會導致坐標偏移。
3. 測量誤差：在實際測量過程中，由于測量儀器的精度限制、人為操作失誤等因素，測量數據可能存在誤差，從而導致坐標偏移。
修正步驟
修正CAD坐標偏移問題的步驟如下：
1. 檢查CAD軟件設置：首先要檢查CAD軟件的坐標設置是否正確。可以在軟件的設置或者選項中找到坐標系原點和單位的設置。確保坐標系原點與實際繪圖的原點位置一致，單位設置與實際使用的單位一致。
2. 比較參考坐標點：如果是從其他CAD軟件或者外部文件導入數據引起的坐標偏移，可以選擇幾個參考坐標點進行比較。找到在兩個坐標系統中位置相對固定不變的點，比較它們在繪圖中的坐標值，從而確定坐標偏移的情況。
3. 計算偏移量：根據比較參考坐標點的結果，可以計算出坐標偏移的量。通常可以使用簡單的幾何關系進行計算，比如兩點之間的距離、角度的差異等。
4. 應用偏移量：根據計算得到的偏移量，對繪圖中的坐標進行修正。可以使用CAD軟件提供的移動、旋轉、縮放等工具，按照計算結果進行相應的操作，將繪圖中的坐標修正到正確的位置。
常見工具
在修正CAD坐標偏移問題時，有一些常見的工具可以幫助進行修正：
1. 移動工具：可以將選擇的對象在平面內進行平移，將其整體移動到正確的位置。
2. 旋轉工具：可以將選擇的對象按照指定的旋轉角度進行旋轉，使其方向和位置與實際情況一致。
3. 縮放工具：可以按照比例因子對選擇的對象進行縮放，使其尺寸與實際情況相符。

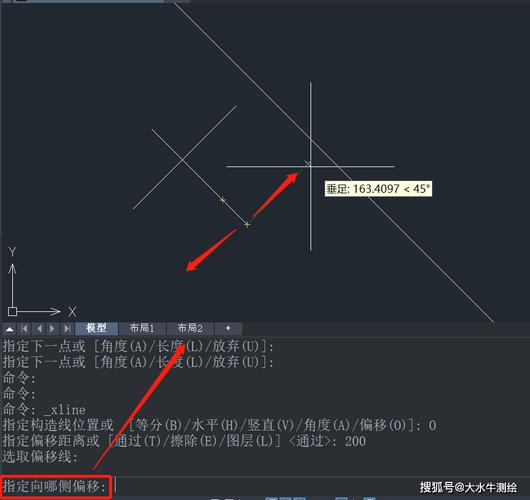

4. 偏移工具：可以使用偏移工具對選擇的對象進行坐標平移，根據計算得到的偏移量進行修正。
總之，修正CAD坐標偏移問題需要仔細分析原因，采取正確的修正步驟，并使用適當的工具進行修正。只有保證CAD繪圖中的坐標準確無誤，才能得到符合實際情況的繪圖結果。
