Navisworks教程 | 調整Navisworks的選擇樹配置
發布于：2024-10-05 10:20:01
BIM中文網
更多調整Navisworks的選擇樹配置
Navisworks是一款強大的3D模型協同軟件，可以用于協調、可視化和分析多個建筑、工程和施工模型。在使用Navisworks時，調整選擇樹配置可以提高工作效率和使用體驗。本文將介紹如何進行Navisworks的選擇樹配置調整。

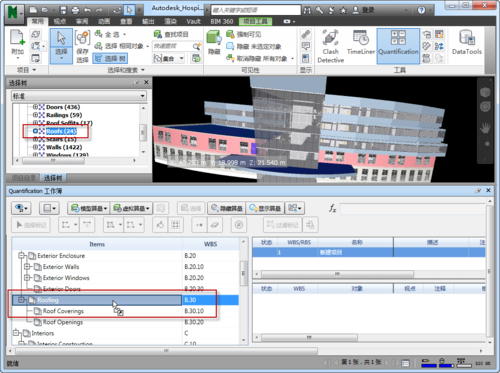

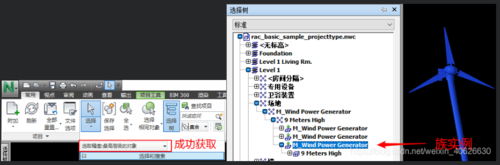

選擇樹是Navisworks中展示模型的層次結構的面板，用于快速定位、篩選和管理模型元素。調整選擇樹配置可以根據個人需求自定義展示方式和可見性。
步驟一：打開Navisworks
首先，打開Navisworks軟件。在啟動界面選擇或創建一個項目文件，并導入需要進行選擇樹配置調整的模型。
步驟二：顯示選擇樹面板
在Navisworks界面上方的菜單欄中選擇“視圖”，然后選擇“面板”下的“選擇樹”選項。這將打開選擇樹面板并顯示在界面的左側。
步驟三：調整選擇樹配置
在選擇樹面板中，單擊面板上方的“設置”圖標，即齒輪圖標。這將打開選擇樹配置對話框。
1. 顯示選項
在選擇樹配置對話框中的“顯示選項”選項卡下，可以選擇顯示和隱藏的內容。這里列出了一些常用的選項：
- 模型構件：選擇是否顯示模型的構件。
- 模型組：選擇是否顯示模型的組件。
- 軸線：選擇是否顯示模型的軸線。
- 紅線：選擇是否顯示模型中的沖突報告。
2. 展開選項
在選擇樹配置對話框中的“展開選項”選項卡下，可以決定模型的層次結構展開和折疊的方式。這里列出了一些常用的選項：
- 全部展開：展開所有的模型元素。
- 全部折疊：折疊所有的模型元素。
- 層次展開：根據層次逐級展開模型元素。
- 層次折疊：根據層次逐級折疊模型元素。
3. 可見性選項
在選擇樹配置對話框中的“可見性選項”選項卡下，可以設置模型元素的可見性方式。這里列出了一些常用的選項：
- 通過選擇區域可見：只顯示位于選擇區域內的模型元素。
- 通過選擇項隱藏：隱藏選擇區域內的模型元素。
- 通過隱藏項顯示：顯示選擇區域內的模型元素，并隱藏其他模型元素。
步驟四：保存選擇樹配置
在調整選擇樹配置后，可以點擊選擇樹配置對話框底部的“應用”按鈕以應用新的配置。如果希望在將來使用相同的配置，可以點擊“保存”按鈕將配置保存為一個新的命名配置。這樣，下次打開Navisworks時可以直接加載該配置。
總結
通過調整Navisworks的選擇樹配置，可以自定義展示方式和可見性，提高工作效率和使用體驗。以下是配置調整的主要步驟：
1. 打開Navisworks并導入模型。
2. 顯示選擇樹面板。
3. 在選擇樹面板上方的“設置”圖標中打開選擇樹配置對話框。
4. 在對話框中調整顯示、展開和可見性選項。
5. 應用新的配置并保存。
希望本文對您了解和使用Navisworks的選擇樹配置有所幫助！
