Navisworks教程 | Navisworks SwitchBack功能應用（投稿/文/李呈偉）
發布于：2024-12-21 14:00:02
BIM中文網
更多現在很多渲染、動畫軟件和Revit都具有實時動態更新的功能，如Fuzor、Lumion、Twinmotion等軟件，最早接觸的是Fuzor，當時其與revit軟件實時動態更新功能的體驗非常好，加之漫游、動畫功能也不錯，每次做合模檢查時選擇在Fuzor里面漫游，看到不妥之處，選擇相應構件，在revit視圖也一并可以選中，方便了模型相關構件的核對。
其實，Autodesk的Navisworks Manage軟件具備同樣的功能，下面做具體介紹：
在附加模塊下，外部選項欄，選擇Navisworks 20xx導出nwc文件（xx是版本號，余同），再用Navisworks Manage20xx打開nwc文件。

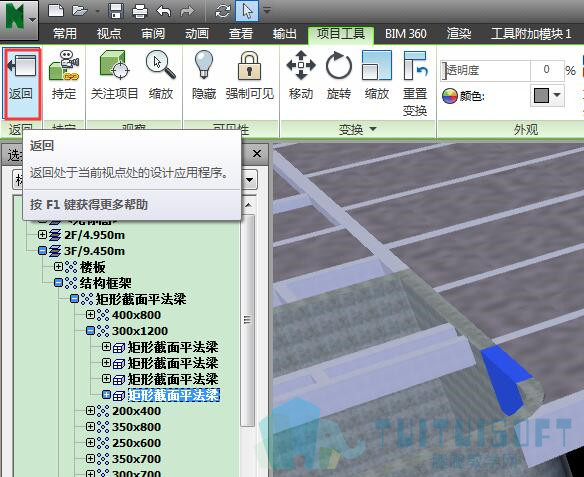

在瀏覽、漫游模型文件時，發現相關構件存在問題想要修改時，可以選中該問題構件，在亮現的“項目工具”選項卡下，有“返回”選項欄，如圖：

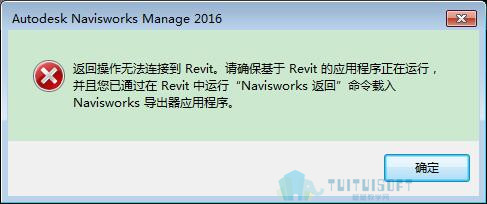

點擊“返回”選擇時會有彈窗提示，提示要確保項目的revit文件在打開狀態、并運行了“Navisworks返回”，如圖：

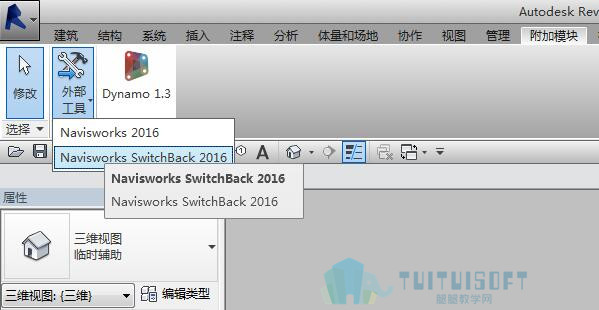

Navisworks返回也就是NavisworksBack，在revit軟件附加模塊下，外部欄第二個選擇，如圖：

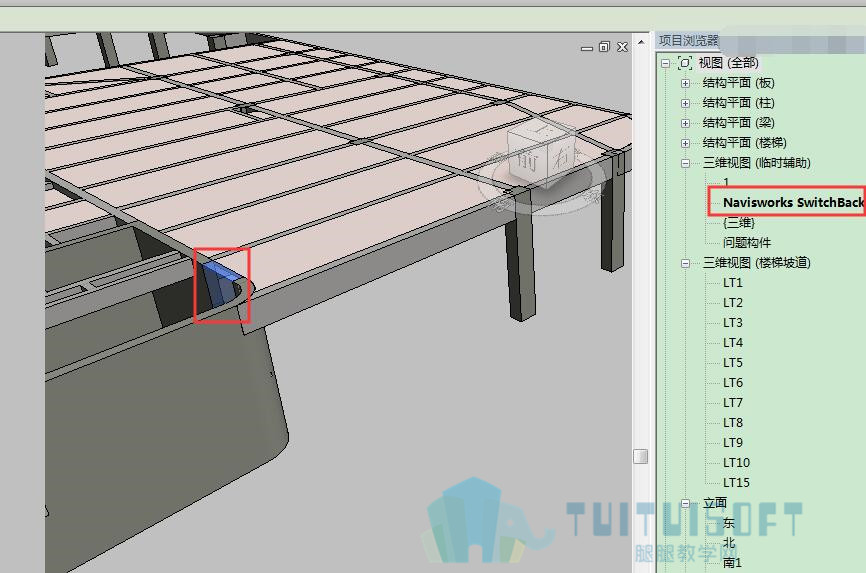

點擊運行后，在Navisworks軟件內選擇問題構件后再次點擊“返回”功能，此時Revit軟件自動將Navisworks視點導入顯示，同時將問題構件選中亮現，就可以方便對構件進行修改了。如圖：
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
