文章源自公眾號：TinkleStudio
Revit在道路工程一直表現不好，究其原因大抵是因?yàn)镽evit無線性工程直接編輯的方法。從翻模角度講簡單的來說就是：無法直接通過道路要素表生成道路。
這里，我使用dynamo簡單的嘗試補充一下Revit此功能。
【實例】使用Dynamo根據道路曲線要素表生成道路
圖：某段道路設計要素
思考：
Revit表達曲線較難實現，難以完成完全擬合的曲線，考慮降低維度，用連續關鍵點代替曲線，即：使用由多點生成的多段線代替曲線。
道路截面較少，可以直接根據線性拉伸截面，相同截面分段表達需要多個不同族，即使使用參數化也需多個參數，實現難度較大且不具有普適性。因道路有關鍵點，所以使用自適應模型根據點生成模型，繞過參數。
思路：
1、根據縱斷面圖由常規模型族繪制輪廓，準備在自適應模型中使用。
2、在自適應族建立各個截面族。
3、計算關鍵點坐標，使用dynamo讀取坐標將道路分段并放置模型。
實現：

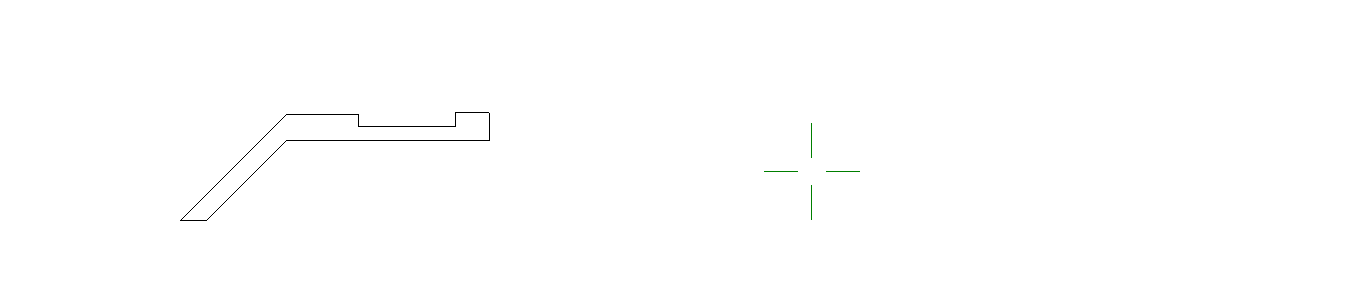

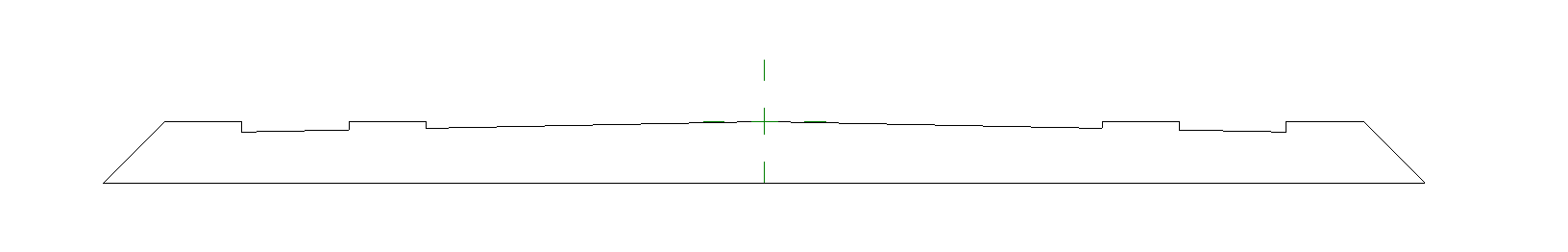

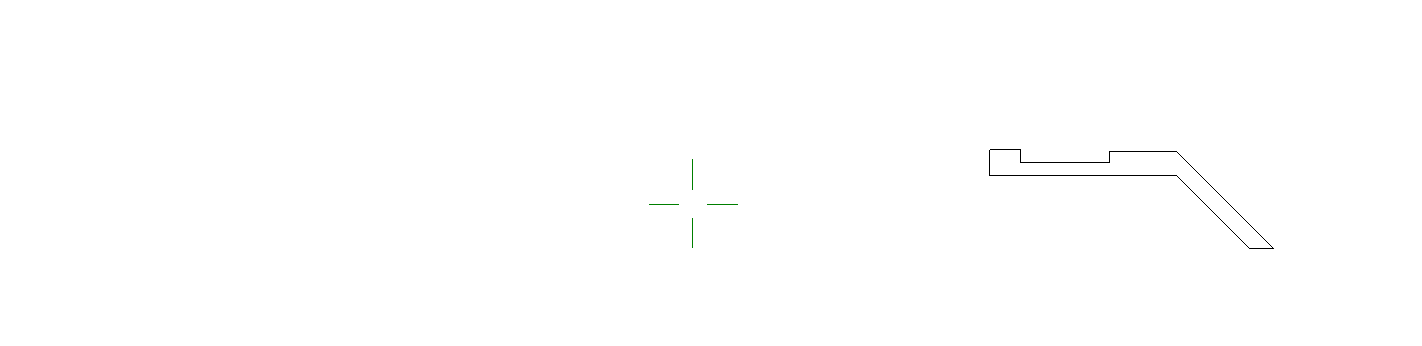

1、繪制輪廓族

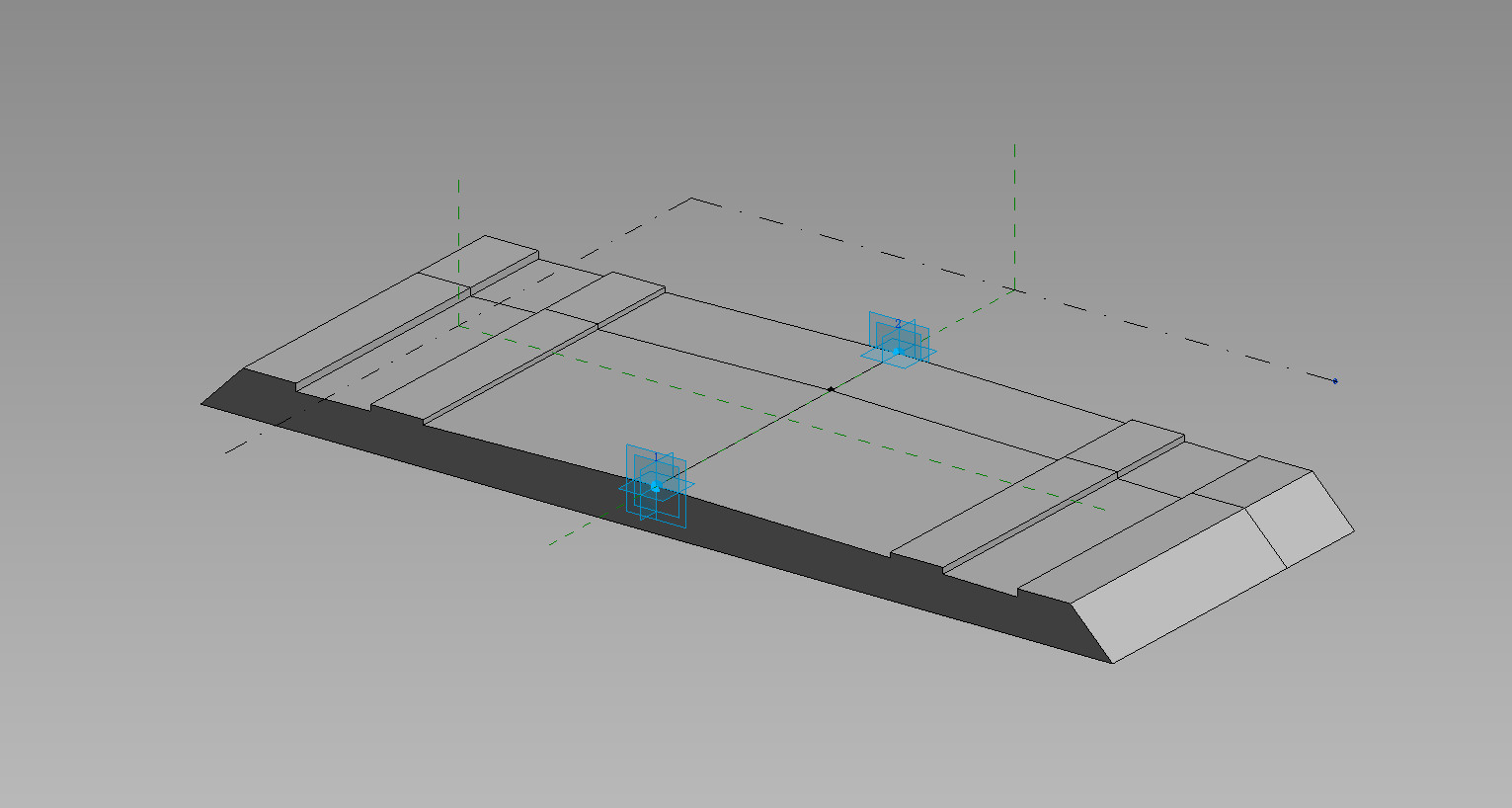

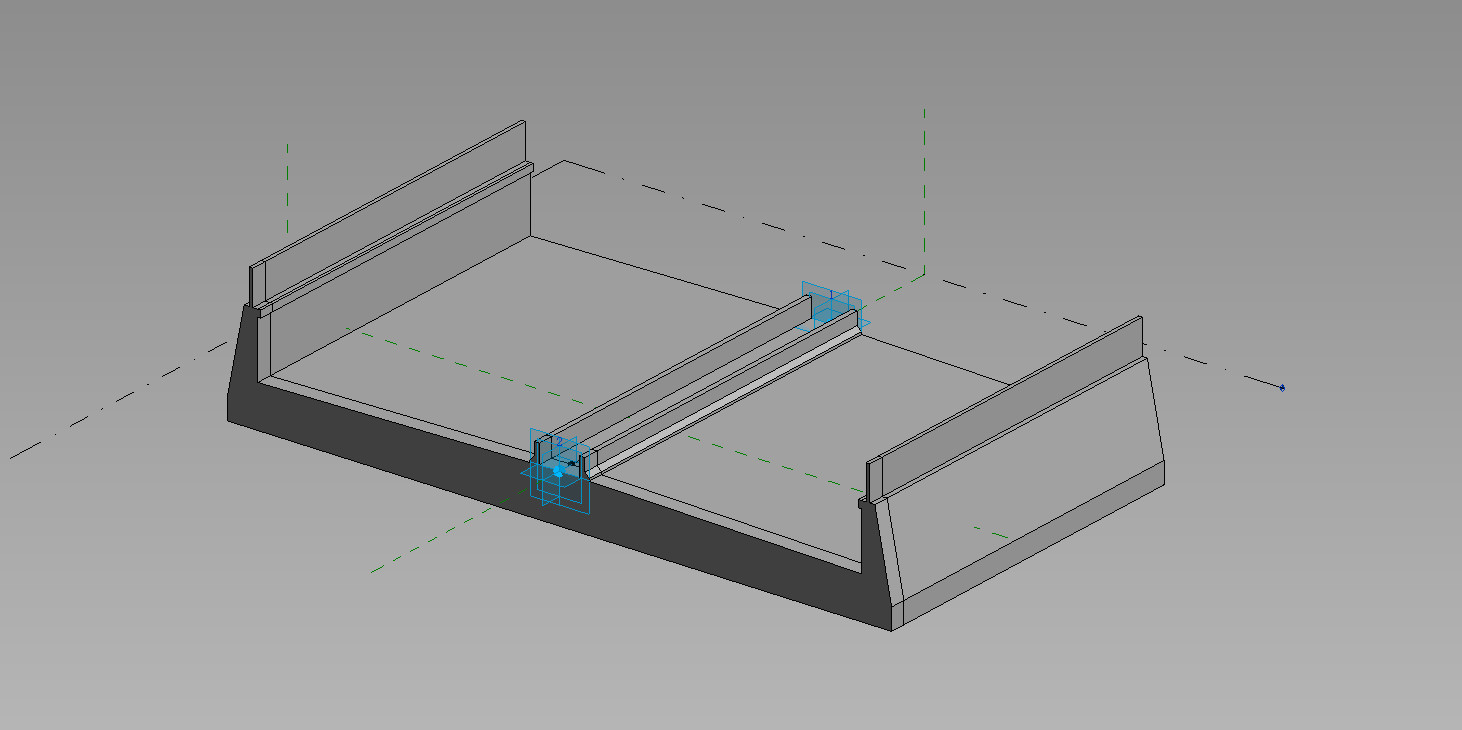

2、繪制自適應族

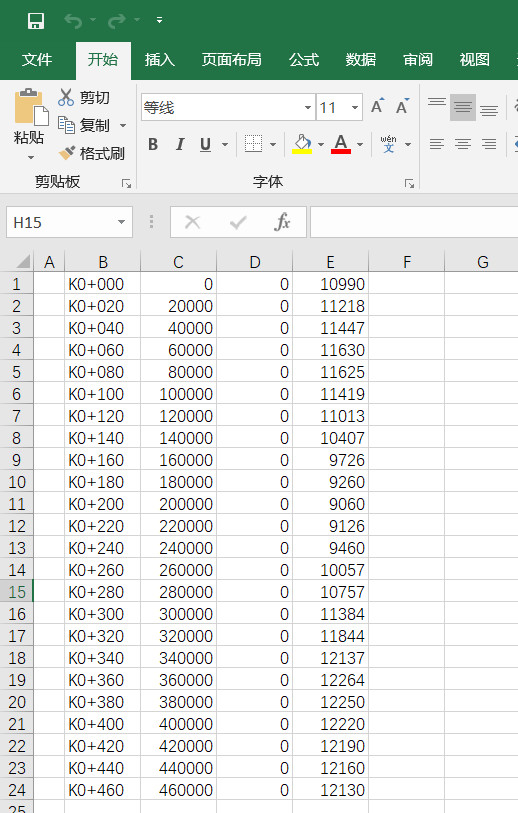

3、計算關鍵點坐標
其中每列分別表示：線路里程、關鍵點X坐標、關鍵點Y坐標、關鍵點Z坐標。

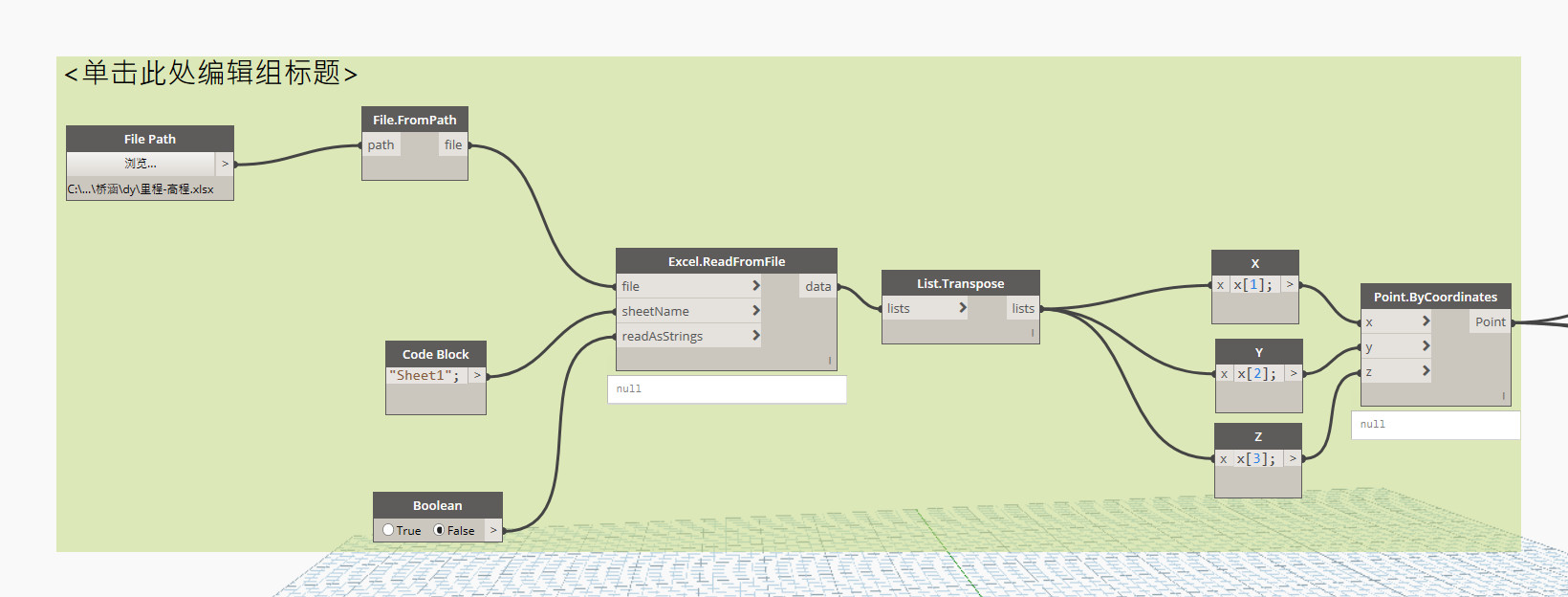

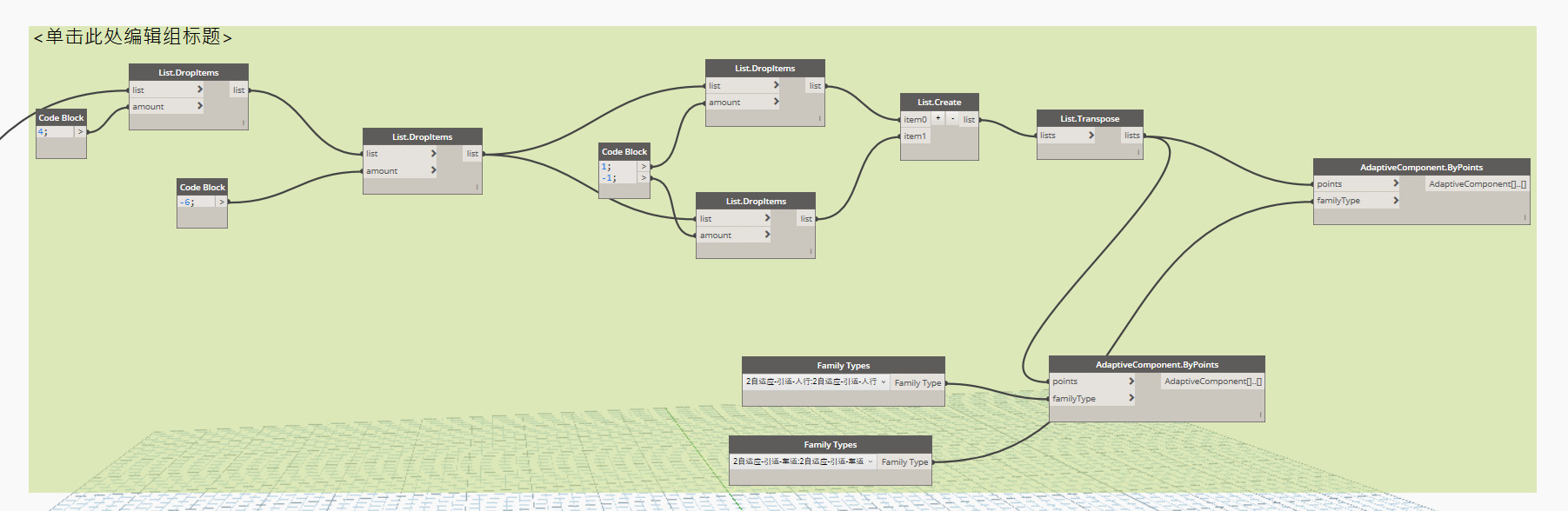

4、使用dynamo讀取坐標信息并放置族

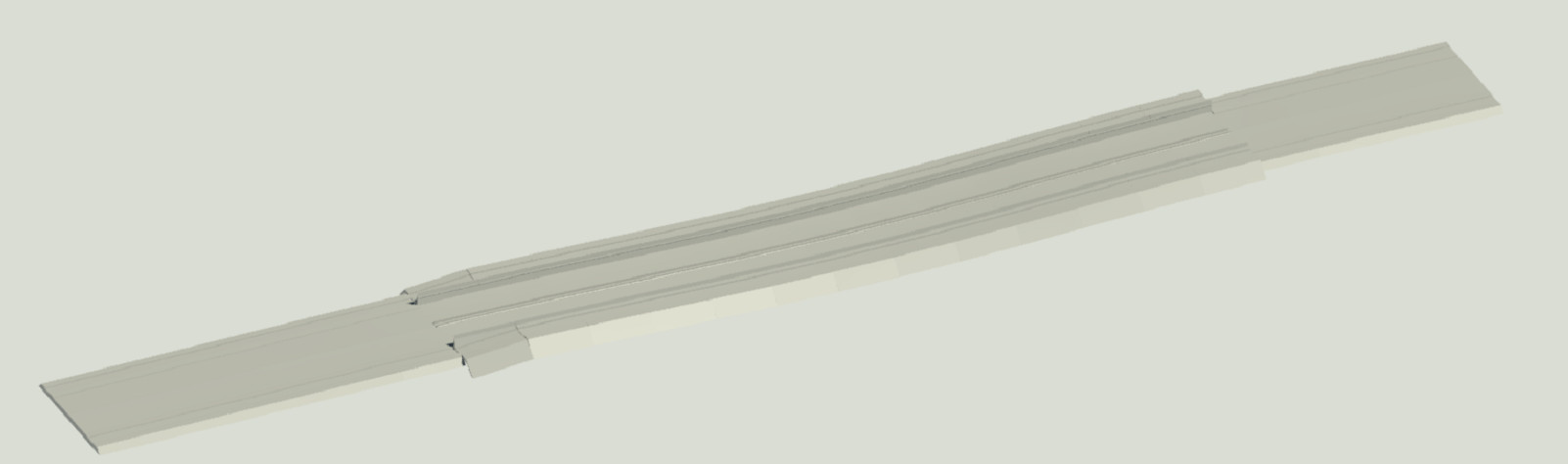

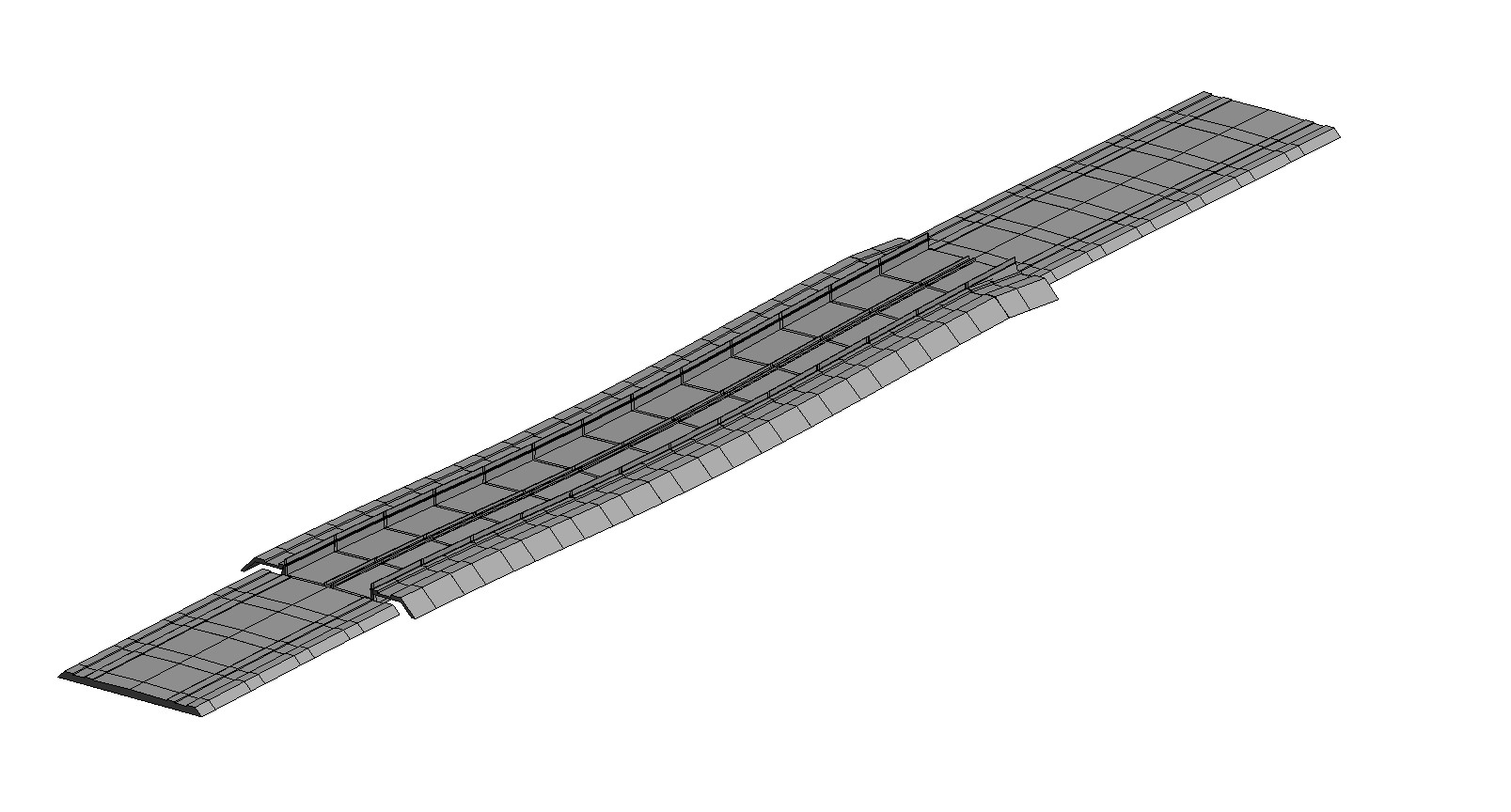

5、部分修改
總結
將線路降維，以曲代直適合精細度不高的翻模，不適用于正向設計，但使用dynamo可根據關鍵點坐標生成分段模型，此模型稍做輕量化即可導入施工管理平臺。
