本方法依據Dynamo快速建立參數化橋梁模型，加快項目前期圖紙會審進度，有利于圖紙變化后快速生成新模型，并可快速精確計算出工程量，提高圖紙會審和預算工作的效率。并且參數化模型和dynamo程序可運用到同類橋梁BIM應用中。
1、新建下部構造族

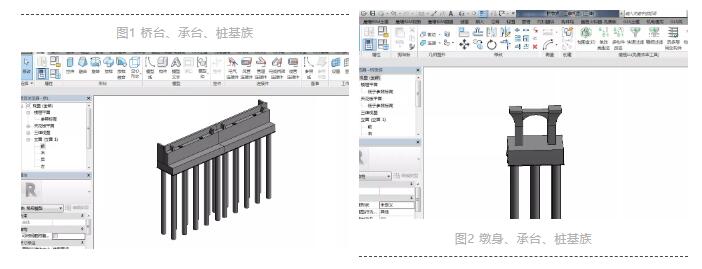

將橋梁下部構造的橋臺、樁基、承臺、墩身用revit軟件繪制成族（如圖1、圖2所示）。

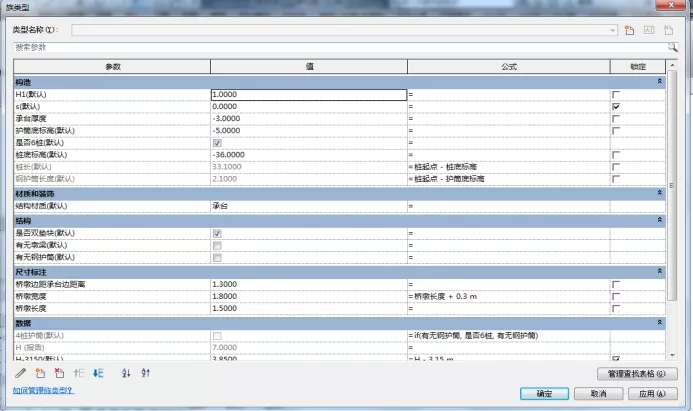

將繪制好的族進行參數化制作，形成下部結構的參數化族（如圖3所示）。
圖3生成參數化族
2、dynamo編程

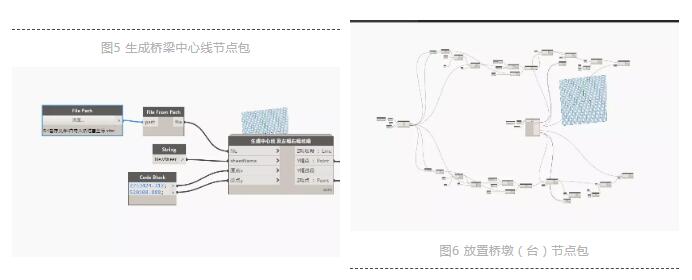

在已經繪制完成下部構造參數化族的基礎上，通過可視化編程軟件dynamo進行節點包的編制，經由如下幾個步驟：數據處理（如圖4所示）、生成橋梁中心線（如圖5所示）、放置橋墩（臺）節點包（如圖6所示）、生成上部結構繪制節點包（如圖7所示）完成下部結構繪制的編程，主要是利用編制的程序快速準確的將下部構造族按照線路繪制，并讀取參數表進行生成構件。
圖4數據處理
數據處理是將圖紙中給定的橋梁結構信息如墩底標高、墩身高度、支座高度等信息轉化為可以通過dynamo程序直接導入到revit相應構件的處理方式。

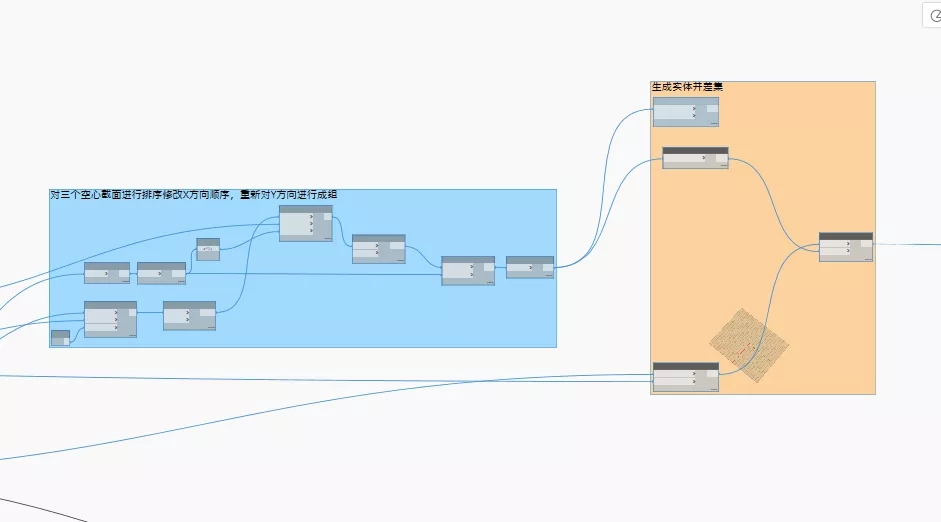

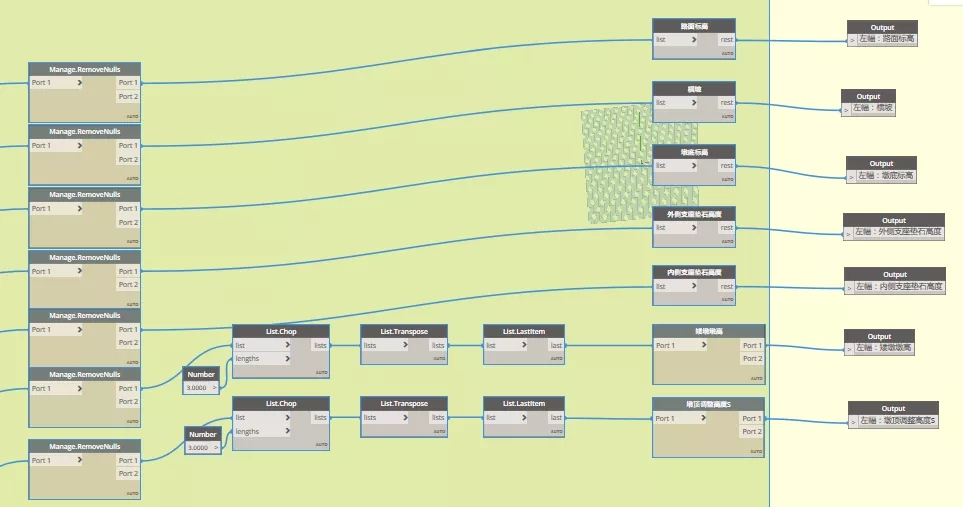

圖7生成上部結構（現澆箱梁、護欄、橋面結構等）dynamo節點包
3、生成下部構造
基于已經編制完成的dynamo節點包上基礎上，在revit軟件中快速生成橋梁下部橋墩（臺）（如圖8所示）。

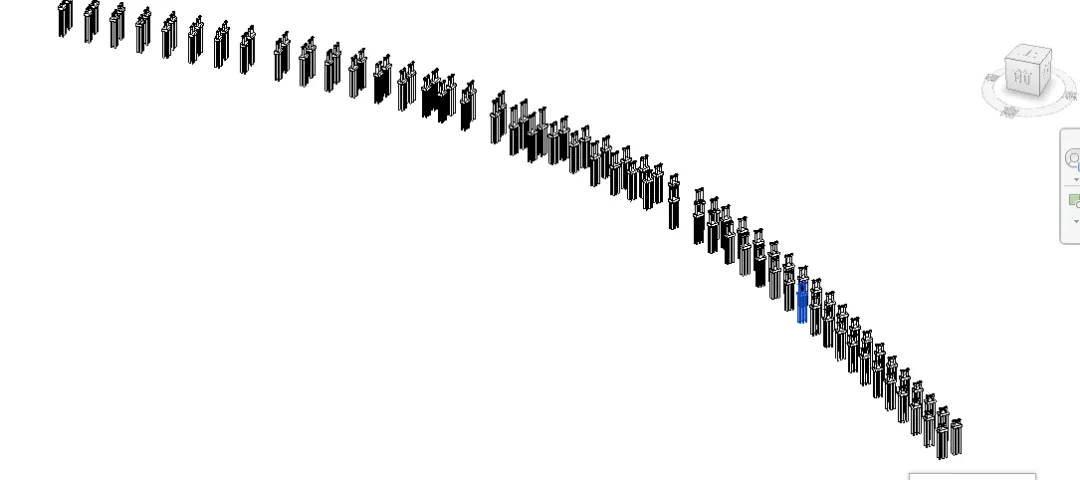

圖8revit中放置橋墩
通過dynamo編程進行橋梁下部結構繪制，達到了快速又精確繪制的一個效果，圖元的幾何位置均按照設計圖紙上的坐標及高程放置。
4、新建上部構造族

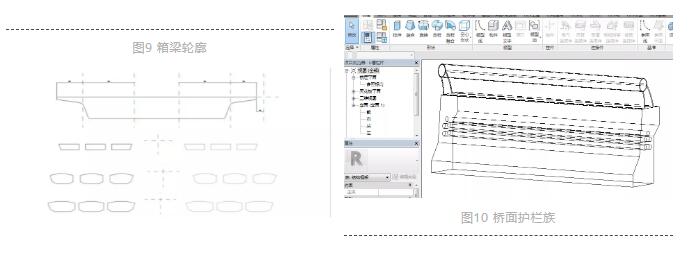

根據橋梁上部結構現澆箱梁的幾個截面形式繪制箱梁截面輪廓族（如圖9所示）、護欄族（如圖10所示），其中護欄包含管線的預留孔洞。
5、生成上部構造
依據步驟四所繪制的箱梁輪廓等族及步驟二所編制的dynamo節點包，進行橋梁上部結構箱梁（如圖11所示）、橋面鋪裝及護欄的繪制（如圖12所示）。
結語
Dynamo是一個基于Revit的可視化編程平臺，為BIM人員提供了使用的可視化編程工具，探索參數化的方案設計和自動化建模與模型檢查工作流。通過Dynamo可以實現快速建立橋梁模型，為項目BIM應用落地做前期準備。（作者：駱澤聰、羅鴻宇）
