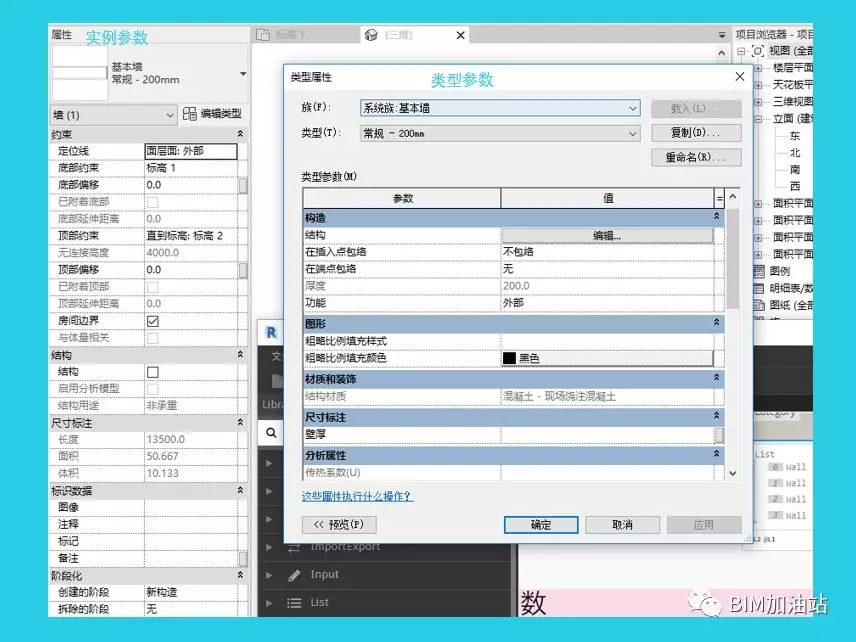

Revit中的族參數包括以下幾大類;項目參數，全局參數，實例參數，類型參數，共享參數，報告參數等。可能對初學者來說這些參數都是傻傻分不清楚的。今天小編就為大家介紹兩個最簡單最常用的參數，實例參數和類型參數，記住出現在屬性面板下的都是實例參數，出現在編輯類型里面的參數都是類型參數。
如下圖：
dynamo獲取族參數：

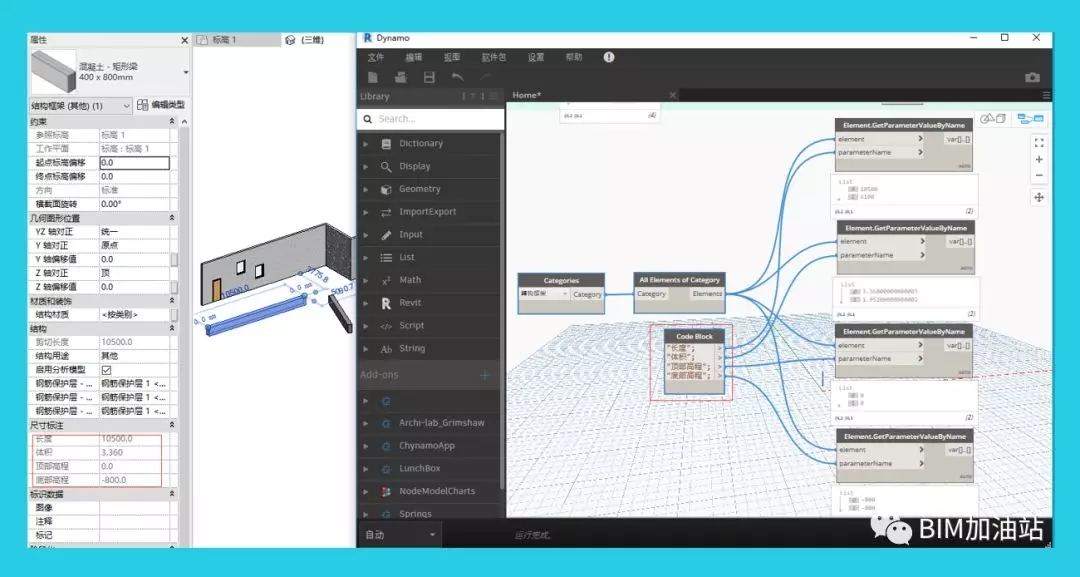

1、獲取族實例參數，這里小編以結構框架為例。通過Categories獲取所有的類別，使用AllElementsofCategory節點獲取所有圖元，最后通過Element.GetParameterValueByName節點獲取圖元的指定參數。這里小編獲取了梁的4個實例參數。
如圖：
2、獲取族類型參數，小編介紹兩種方法：

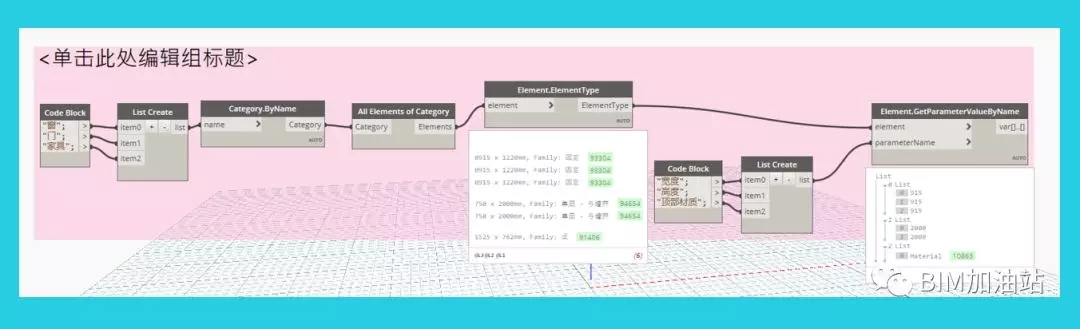

這里我先用dynamo自帶的節點來為大家演示，我就以門窗家具為例，分別獲取他們的寬度高度材質。先創建需要獲取的的類型名稱，然后通過Category.ByName節點獲取各類型，再AllElementsofCategory節點獲取類型中的圖元，再用Element.ElementType節點獲取所有的族參數。最后通過Element.GetParameterValueByName節點按給定的名稱獲取相應的類型參數。
如圖：

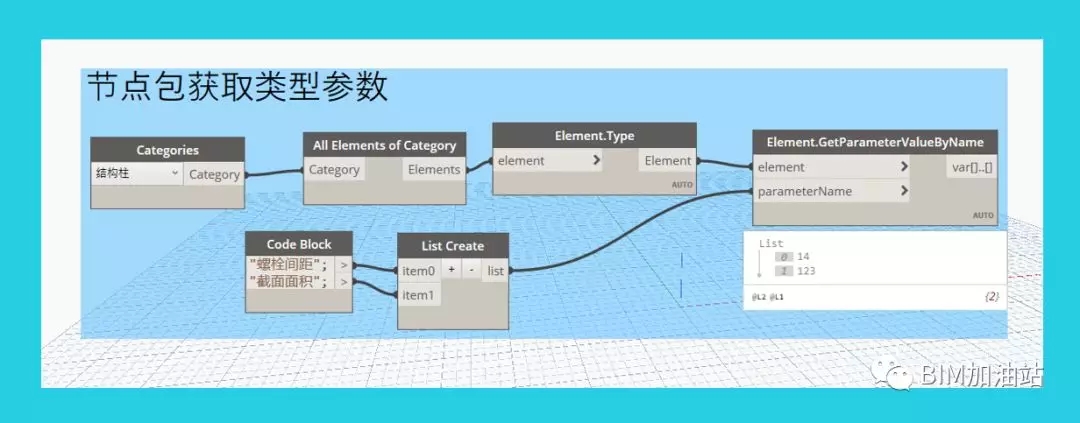

通過Archi-lab里面的element.Type節點獲取，
如圖：
dynamo設置墻定位線：
我們知道墻體定位線包括以下六種:墻中心線、核心層中心線、面層面：外部、面層面：內部、核心面：外部、核心面：內部。

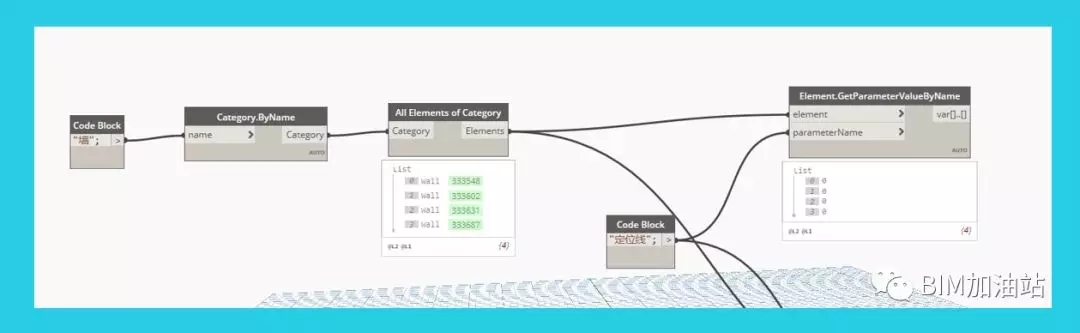

當我們以墻中心線為定位線繪制一道墻時，我們通過dynamo獲取他的定位線，獲取到的結果為“0”，當我們將定位線改為“核心面：外部”時，獲取到的結果為“4”.
如圖：

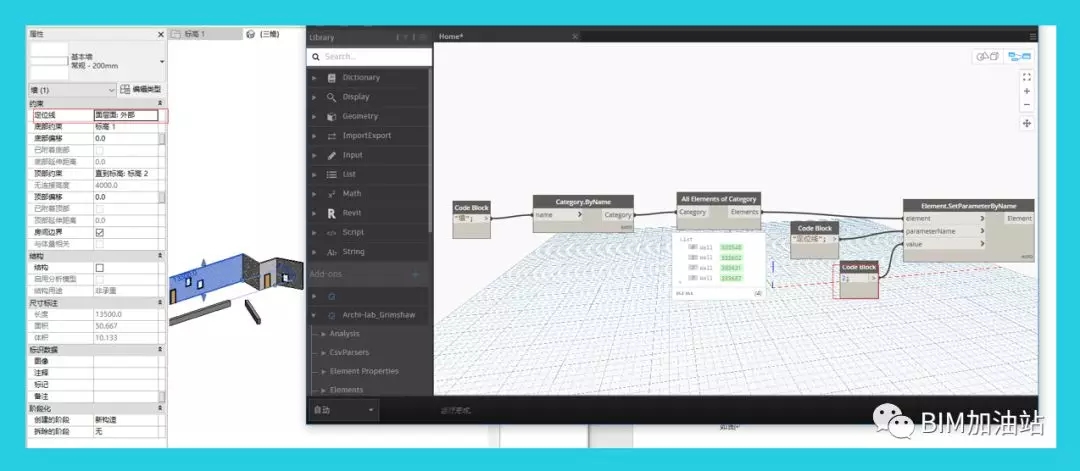

通過上面的操作，我們明白墻定位線在dynamo中是通過數字來表達的，我們知道計算機的數是從0開始數的，所以六種定位線在dynamo中表示為0~5的數值。如果我們要將墻體的定位線設置為“面層面：外部”應該怎樣做啦？我們直接通過Element.SetParameterByName節點，設置墻的定位線，將需要設置的參數輸入為“2”即可。
