【標題：DynamoPrimer解析之Building Blocks of Programs - Logic 來源：腿腿教學網】

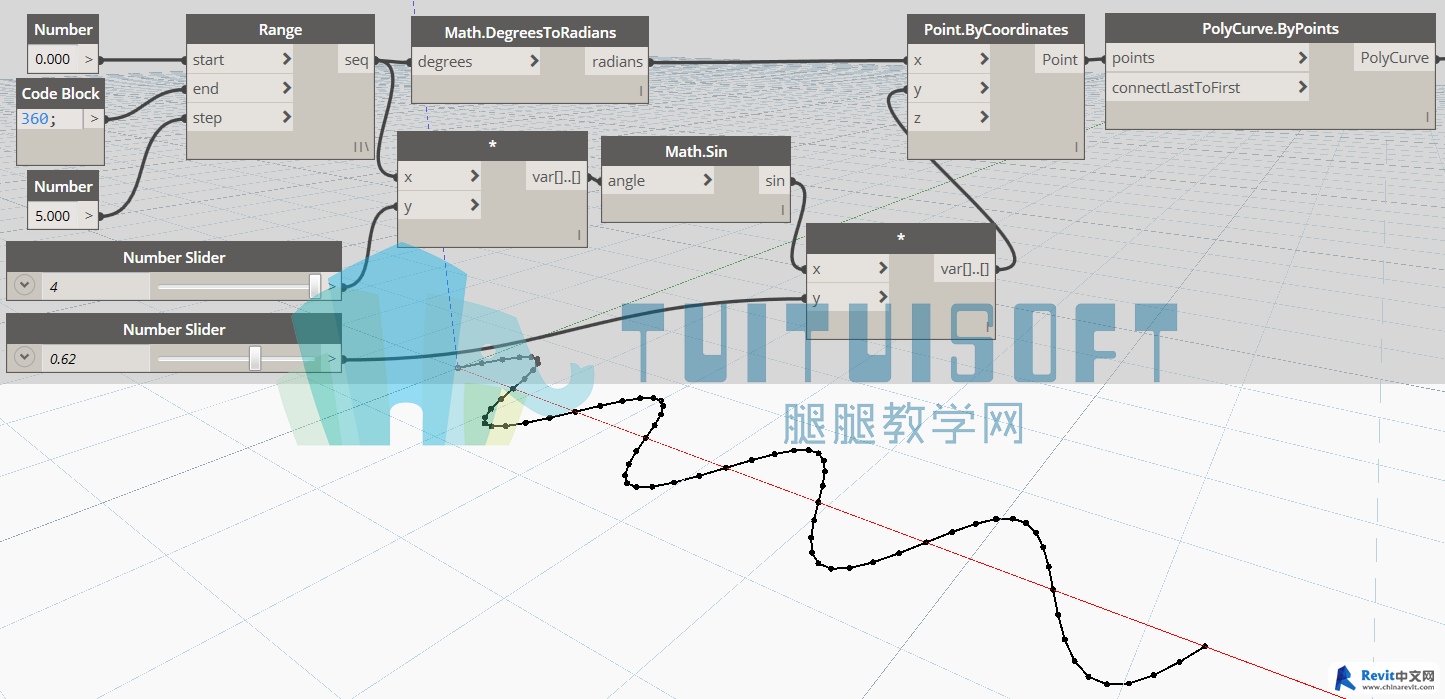

1、通過節點Point.ByCoordinates能夠生成指定坐標位置的點。其中，X分量為正弦函數的X值通過節點Math.DegreesToRadius將角度轉換為弧度單位。Y值等于正弦函數的結果乘以一個數值，該數值相當于振幅，圖中的數值為0.62。在節點Math.Sin輸入角度值之前，該角度值被乘以一個系數，該系數相當于頻率，圖中的數值為4。
2、通過節點PolyCurve.ByPoints生成一條多重曲線，該多重曲線取決于輸入端points中各個點的位置，輸入端connectLastToFirst決定著多重曲線是否閉合，默認為不閉合。
3、節點Sequence可以生成一個列表，該列表的起始值為0，數量為100，數據之間的間距為1。最終需要通過這個列表控制圖元的形狀。
3.1 現在要對該列表執行兩個操作，第一個操作是通過節點%求數據除以2之后的余數，如果余數等于0，則結果為true，如果余數不等于0，則結果為false，因此在節點==中獲取由true和false交替出現的列表。
3.2 第二個操作是通過節點Math.RemapRange重新設置數據的范圍，同時保持分布率不變。新的范圍為區間[0, 1]。然后用節點Curve.PointAtParameter獲取第二步中曲線指定參數處的點，區間內有100個參數，因此獲取到100個點。

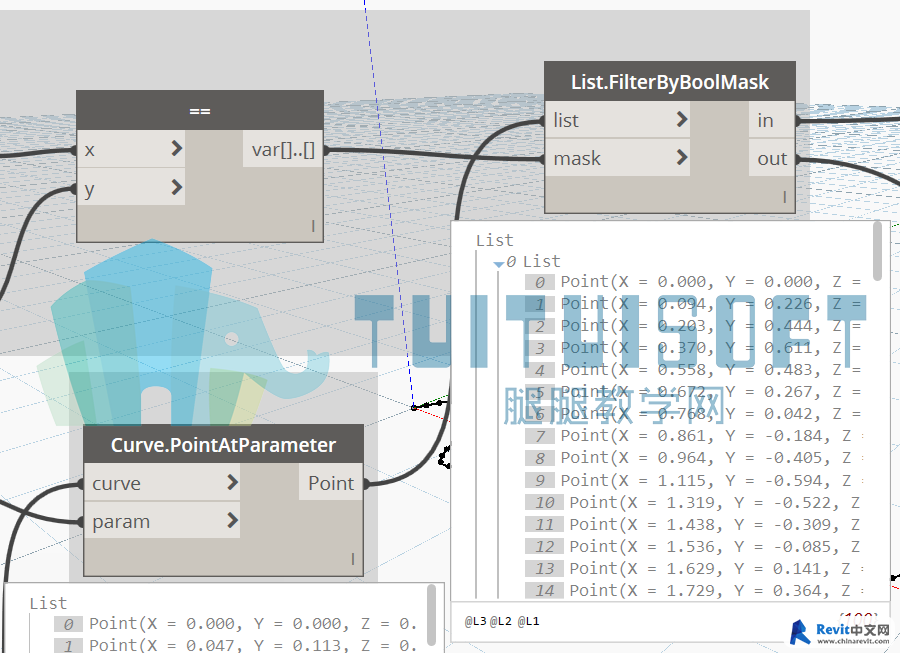

3.3 節點List.FilterByBoolMask可以根據true和false過濾從輸入端list輸入的數據。此時，true和false所組成的列表為有100個對象，并且true和false交替出現。所過濾的對象為步驟3.2中獲取的100個點。因此，輸出端in為所有與true對應的點，輸出端out為所有與false對應的點。

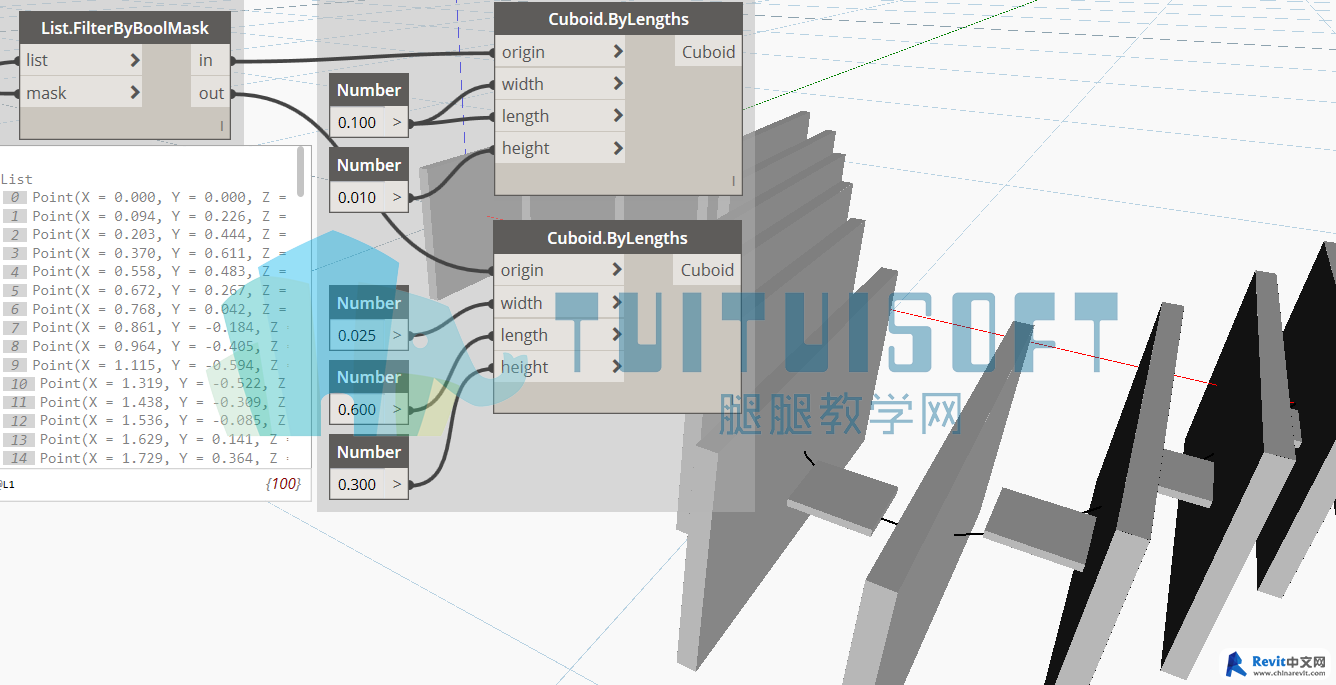

4、最后，通過節點Cuboid.ByLengths生成兩種立方體，一種是豎直的，兩一種是扁平的。參照最終立方體的布置規律可以知道上一步中最終過濾出來的點具體的位置，立方體是交替出現的，表示提取點的時候也是交替提取的。
