第一步，繼續上次課程的文件，我們選擇生成實體，然后來獲取實體的表皮：
（1） 拓撲表面

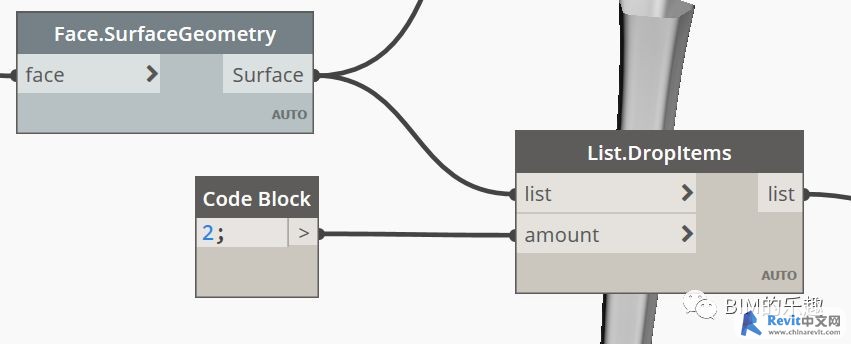

（2）通過點取列表內的項，我們得知，列表的第三項是我們所需要的表皮，所以我們通過列表處理，獲取這一項。
（注：列表的起始索引是“0”，所以我們所需的第三項索引是“2”）

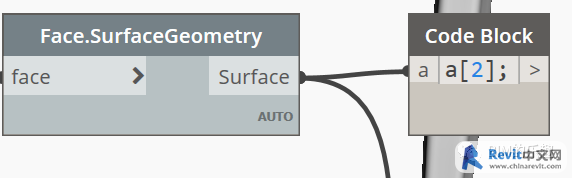

也可以利用Code Block，獲取所需表面：
第二步，劃分表皮網格

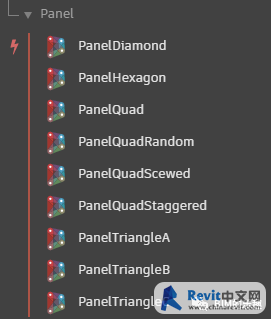

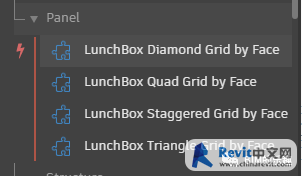

前面的教程，我們詳細講解過一步一步劃分幕墻網格，這次，我們簡單講下Lunchbox，里面幾個可以快速劃分表皮網格的節點：
（類似節點有很多，這里就不一一贅述了，只選取其中一個基本網格講解）

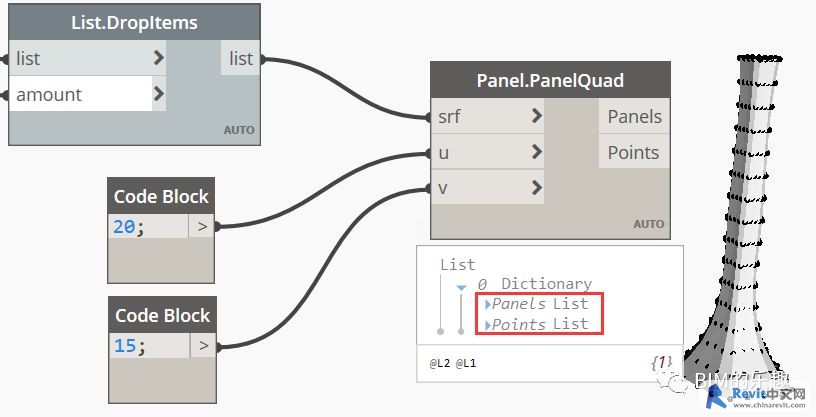

利用Panel.PanelQuad（四方形的格子）節點，通過輸入surface和U、V網格的數量，生成表皮網格劃分：
由上圖可以看出，生成得內容有嵌板列表和點列表兩個，可以根據自己的需求使用。
（注：這里U，V的數量是根據設計需求輸入的，值越大，軟件運行起來也就越慢）
第三步：放置自適應族（接下來的操作和之前的教程，操作是基本一致的了）

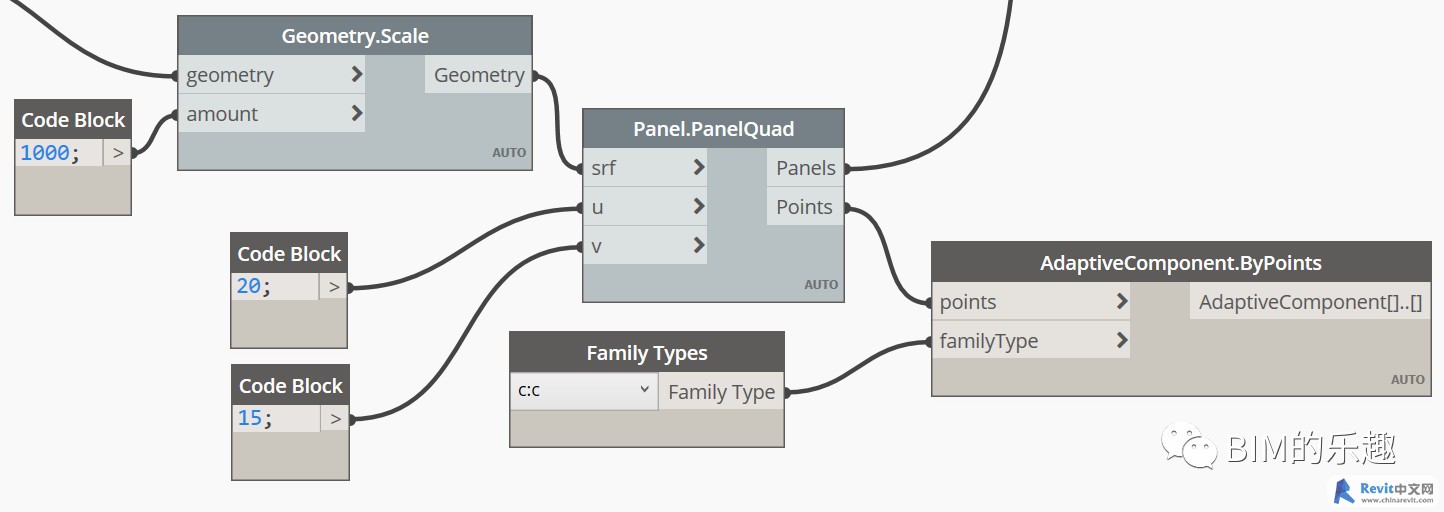

這里有個小插曲，我們之前做的體量，為了運行速度，輸入的值都比較小，但是我沒有重新制作自適應族，直接把前幾次教程的族拿來用了，所以，我們在劃分網格前，先把上篇文章創建的體量，放大1000倍，然后繼續我們放置族的操作

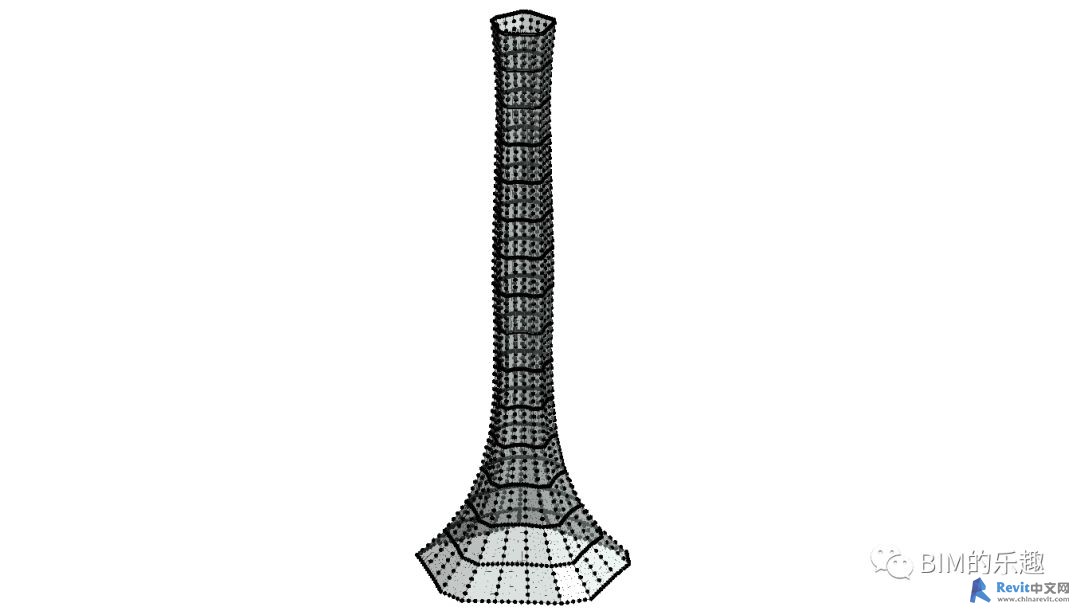

選擇我們創建的自適應族，點擊運行，就有了如下效果：
放大一點
是不是以為到這里就完事兒了，接下來咱們拓展一下：
思考：如何獲取劃分完網格的邊線呢？
（1）要獲取網格的每一條線，我們先要提取出每一個網格：

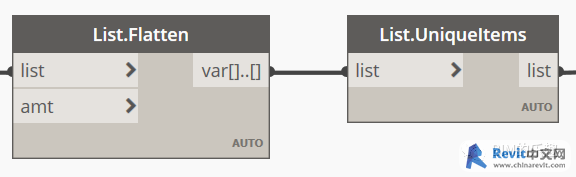

（2）將列表拍平，然后重新生成一個列表：
（3）通過Surface.PerimeterCurves獲取曲面邊界，然后重新生成列表就好了：
