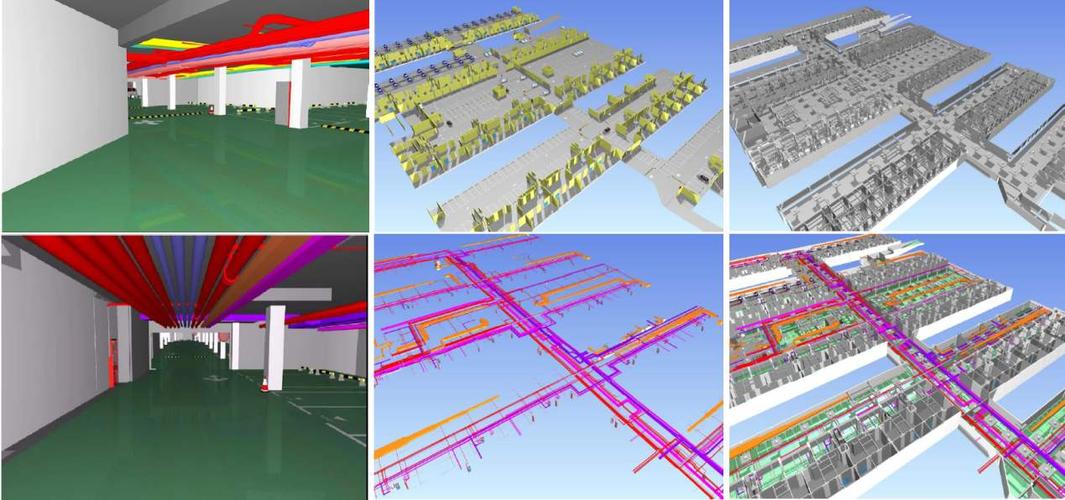

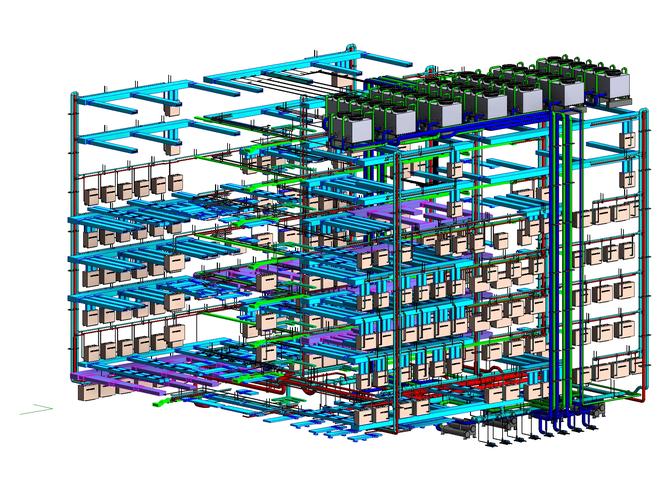

電氣BIM模型是一種基于建筑信息模型（BIM）技術的電氣工程設計和管理工具。它將建筑和電氣工程結合起來，通過可視化的三維模型來展示電氣系統的布置和分析。電氣BIM模型的內容和要求涉及多個方面，下面將詳細介紹。
首先，電氣BIM模型的內容包括電氣設備、線路、電纜、配電盤等各種電氣元素。這些元素需要在三維模型中準確地表示其形狀、尺寸和位置。同時，還需要提供詳細的屬性信息，包括電氣設備的功率、電流、電壓等參數，以及線路的長度、截面等信息。
其次，電氣BIM模型還需要包括電氣設備之間的連接關系。這些連接關系可以是物理連接，如電纜連接設備，也可以是邏輯連接，如線路連接配電盤。這些連接關系在模型中應該清晰可見，方便設計師和施工人員進行分析和操作。
除了電氣元素和連接關系，電氣BIM模型還需要包括電氣系統的布置和分析。這包括電氣設備的布置位置、線路的走向和長度、電纜的敷設路徑等。通過電氣BIM模型，設計師可以進行電氣系統的可視化分析，如電氣負荷計算、電氣系統的短路分析等。
最后，電氣BIM模型的要求包括準確性、可靠性和可編輯性。準確性是指模型中電氣元素的形狀、尺寸和位置應該與實際安裝相符。可靠性是指模型中的連接關系應該與實際工程一致，確保模型的實用性和可操作性。可編輯性是指模型應該具備良好的可編輯性，方便后續的設計修改和施工調整。
總之，電氣BIM模型是電氣工程設計和管理的重要工具。它的內容和要求涉及電氣元素、連接關系、布置和分析等多個方面。只有在這些方面都得到合理的表達和滿足，電氣BIM模型才能真正發揮其效用。
