根據甲方建模要求及圖紙內容，研究如何使用dynamo去準確放置下部結構各個構件，并設定相應參數。
01解決思路
熟讀圖紙，將圖紙中相應數據記錄在excel表格中；
建立相應族構件并根據圖紙設定相應參數控制；

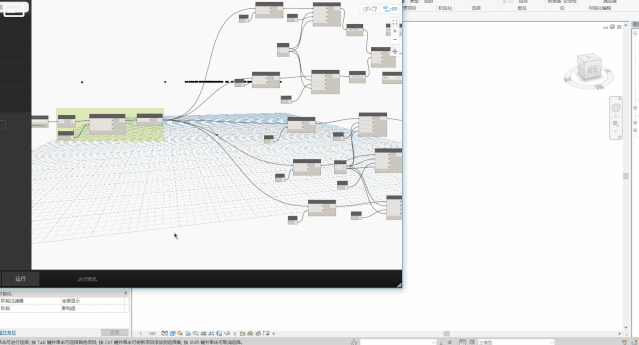

利用dynamo讀取表格數據，將各個構件放置在準確位置；
利用dynamo批量賦予每個構件參信息。
02放置樁基礎
一、整理數據

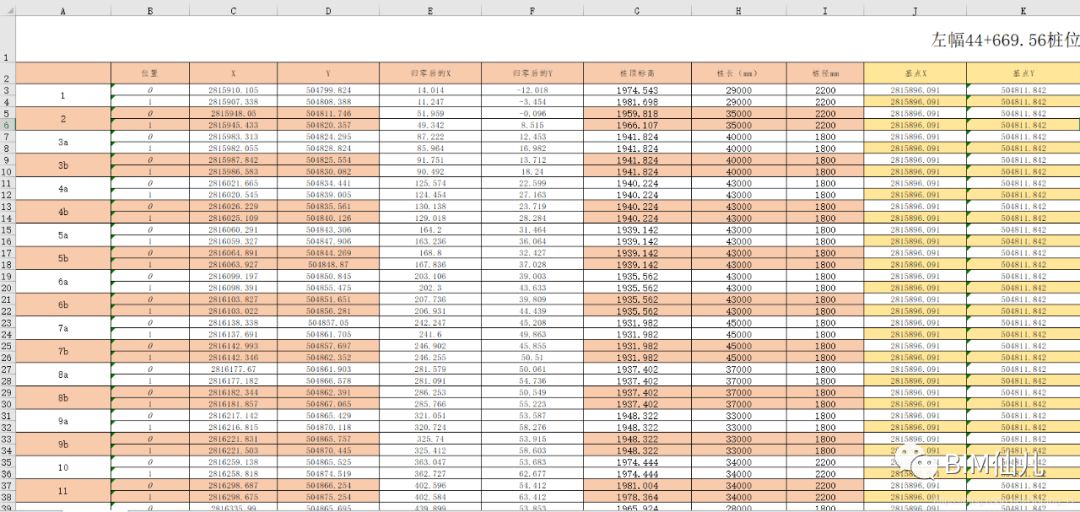

根據圖紙將樁基礎坐標信息、樁頂標高、樁長和樁徑數據記錄在excel表中：
注意：
要注意坐標系的問題，圖紙中坐標系的X、Y值與后續在dynamo中放置構件的X、Y值剛好相反。
為了減小數據數值大小，所以這里先確定了一個基點。
二、讀取數據

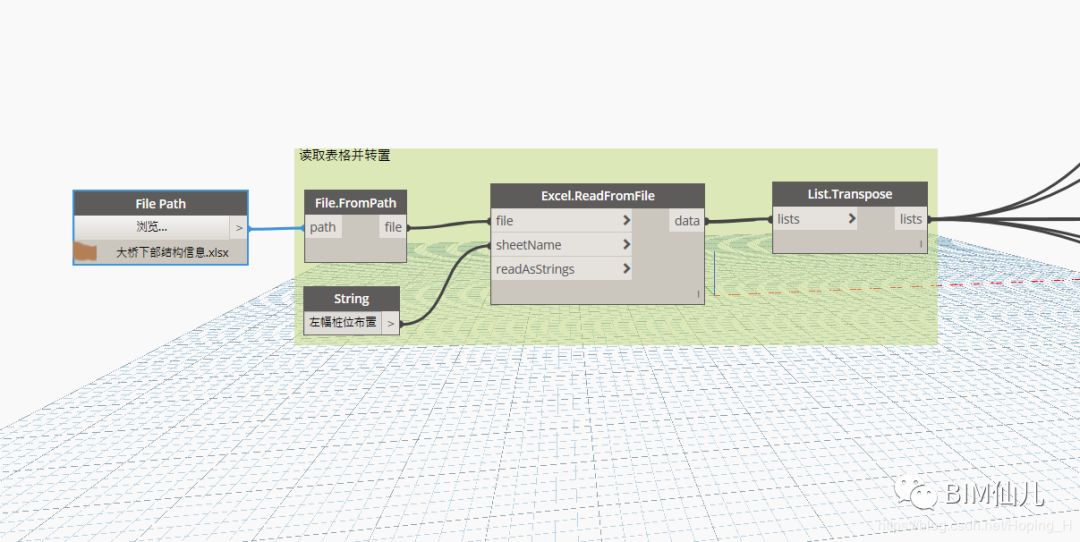

三、獲取數據并將項目樁族放置于坐標處

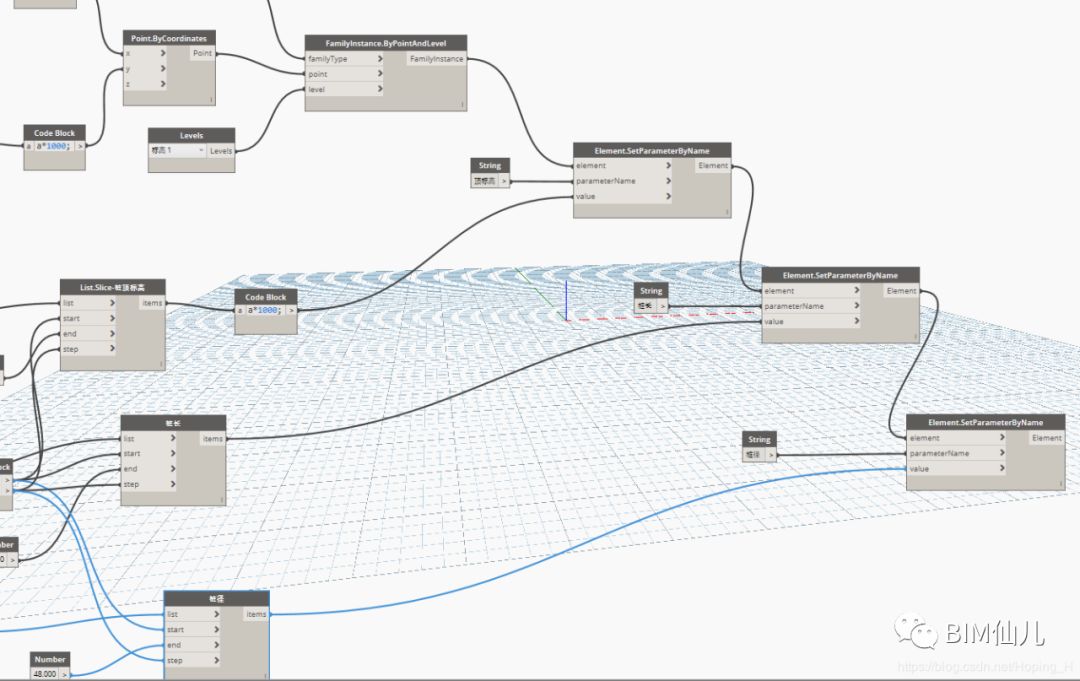

四、獲得表格各個樁參數信息，并將其依次設定其參數

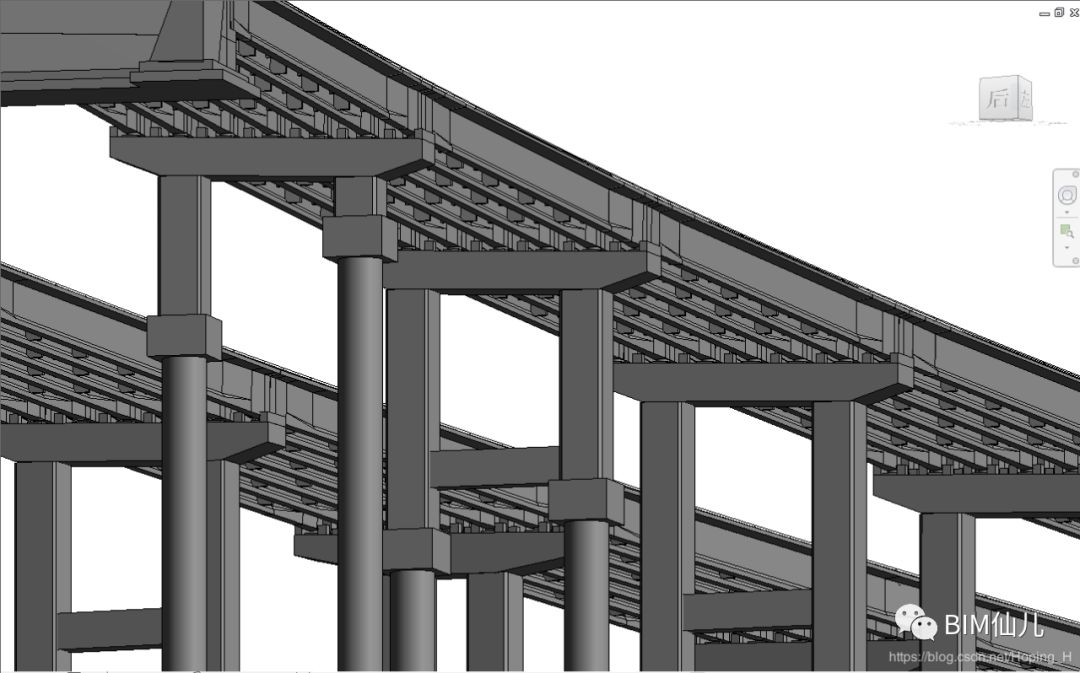

五、運行結果
