Revit是一款功能強大的建筑信息模型（BIM）軟件，被廣泛應用于建筑設計和施工過程中。在Revit中，繪制軸網和標高是非常重要的一步，它們可以幫助我們更好地理解建筑模型的空間結構和布局。下面將介紹如何在Revit中繪制軸網和標高。
繪制軸網
軸網是建筑模型中的一個基本元素，它可以幫助我們確定建筑物各個部分的位置和方向。在Revit中，繪制軸網有以下幾個步驟：
- 打開Revit軟件，并創建一個新的項目。
- 在視圖選項中，選擇構建軸網的參數，如軸網線的顏色、線型和線寬等。
- 在平面視圖中，選擇“建筑->墻”工具，繪制建筑的外墻。

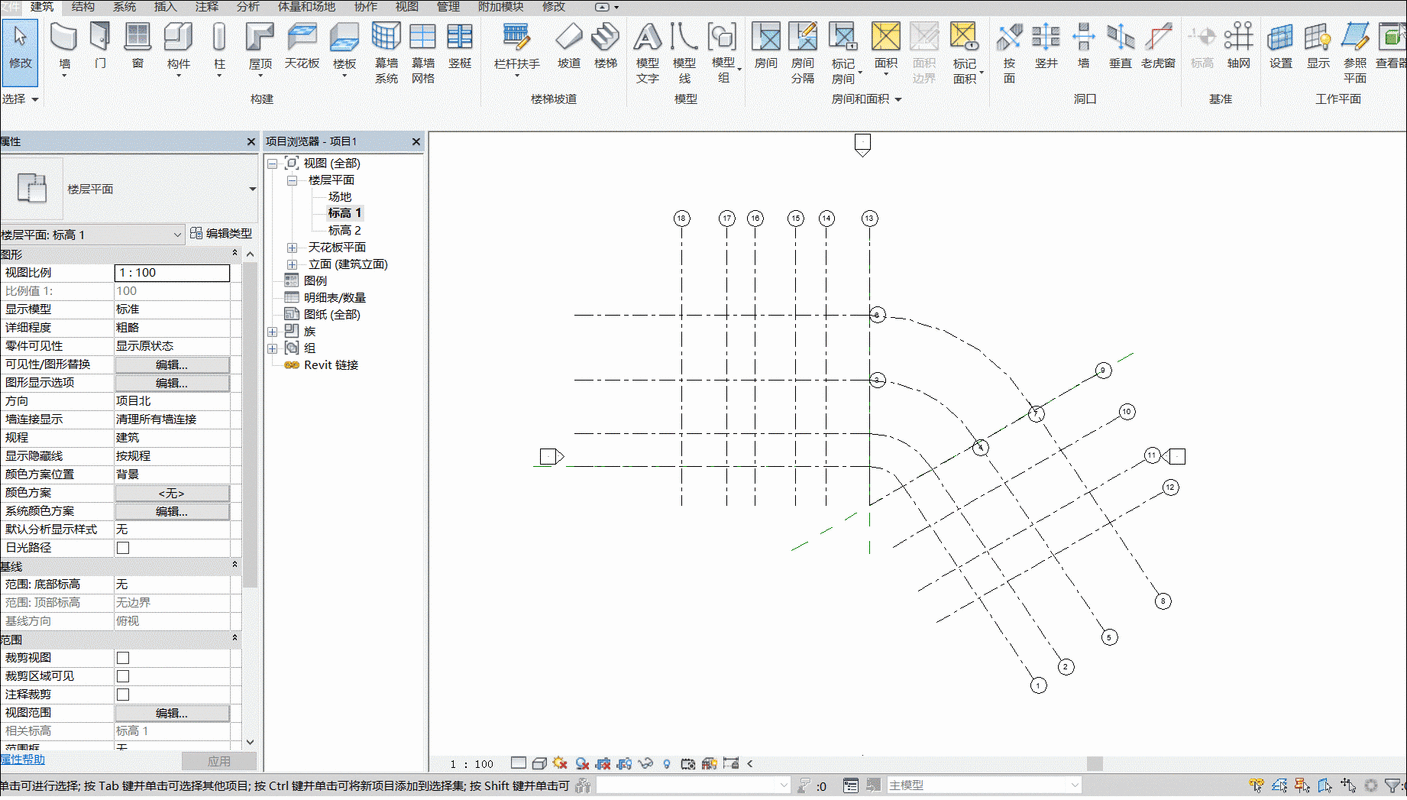

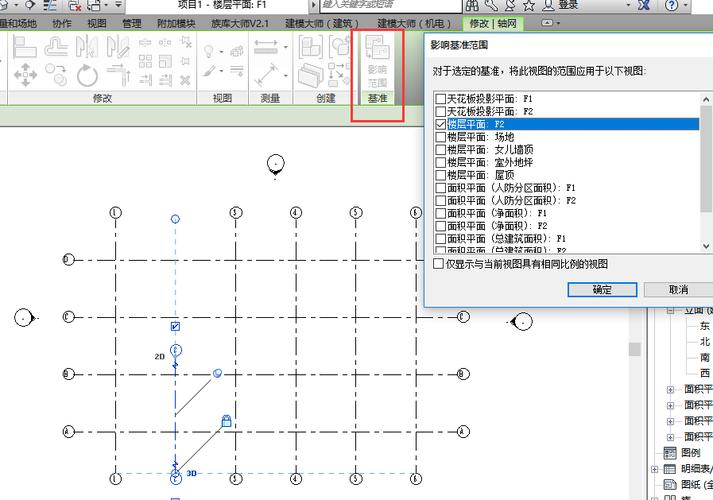

- 選擇“建筑->軸網”工具，在平面視圖中繪制軸網線。
- 根據建筑的結構和布局，繪制水平和垂直的軸網線，形成一個完整的軸網。
- 調整軸網的位置和方向，確保其正確地與建筑模型對齊。
通過以上步驟，我們可以在Revit中繪制軸網，從而更好地理解建筑模型的結構和布局。
繪制標高
標高是建筑模型中的另一個重要元素，它可以幫助我們確定建筑物各個部分的高度和樓層分布。在Revit中，繪制標高有以下幾個步驟：
- 在Revit項目中，選擇“建筑->標高”工具。
- 在平面視圖中，點擊鼠標左鍵確定標高的位置。
- 輸入標高的名稱和高度，確定標高的具體參數。
- 根據建筑的樓層分布，依次繪制各個樓層的標高。
- 調整標高的位置和高度，確保其正確地與建筑模型對齊。
通過以上步驟，我們可以在Revit中繪制標高，從而更好地理解建筑模型的高度和樓層分布。
軸網和標高的應用
繪制軸網和標高不僅可以幫助我們更好地理解建筑模型，還可以在建筑設計和施工過程中發揮重要作用。以下是軸網和標高的一些應用：
- 方便定位：通過軸網和標高，我們可以清楚地知道建筑物各個部分的位置和方向，方便進行定位和測量。
- 準確施工：軸網和標高可以幫助施工人員準確地了解建筑模型的結構和布局，從而更好地進行施工。
- 設計優化：通過軸網和標高，設計師可以更好地優化建筑模型的布局和結構，提高建筑的效果和質量。
- 交流溝通：軸網和標高可以作為建筑設計和施工的通用語言，方便不同團隊之間的交流和溝通。
總結起來，繪制軸網和標高是Revit中的重要步驟，它們可以幫助我們更好地理解建筑模型的結構和布局，并在建筑設計和施工過程中發揮重要作用。希望以上內容對你有所幫助！
