Revit是一種建筑信息建模（BIM）軟件，可以幫助建筑師、工程師和設計師設計和建造建筑項目。在Revit中，標高是指一個水平平面或垂直面，用于定義建筑元素在建筑模型中的位置。下面將介紹如何在Revit中創建標高。

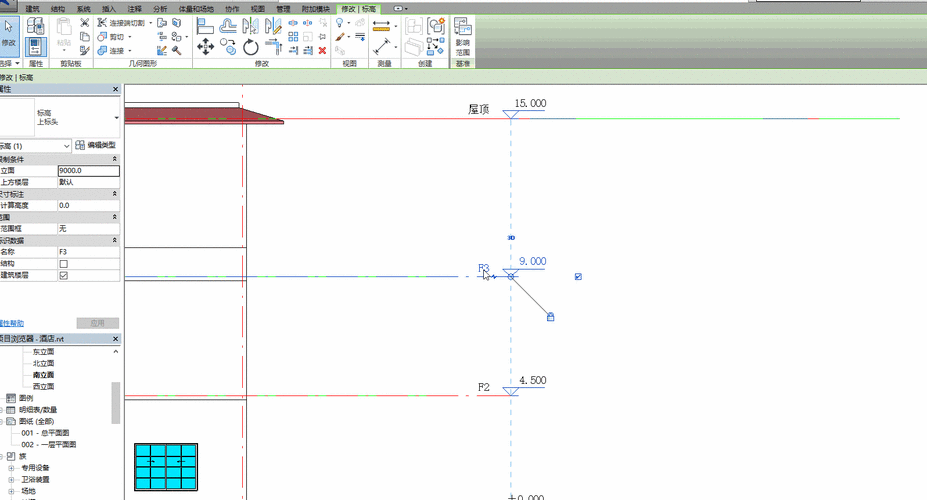

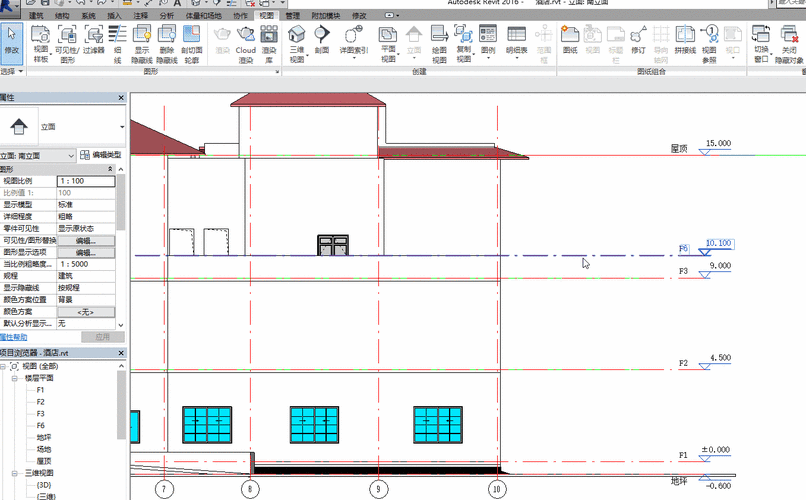

首先，打開Revit軟件并選擇要在其中創建標高的項目。然后，在Revit的頂部菜單欄中，點擊“視圖（View）”選項，然后選擇“標高管理（Elevation）”。接著，點擊“新建（New）”按鈕，彈出一個對話框。
在彈出的對話框中，您需要輸入標高的名稱和高度。標高的名稱是為了在項目中識別和引用標高，可以根據您的需要進行選擇。關于高度，您可以選擇相對于項目基準或絕對值。如果您選擇相對于項目基準，那么您需要選擇基準標高。如果您選擇絕對值，則可以直接輸入標高的高度數值。
創建標高后，您可以開始在Revit中繪制建筑元素。在視圖中，選擇繪制元素的工具，例如墻體或柱子。然后，在視圖中單擊或拖動鼠標，創建建筑元素。Revit會自動將這些元素與所選標高關聯起來。
如果您需要在不同的標高之間移動建筑元素，可以使用“復制（Copy）”或“移動（Move）”工具。在Revit中，建筑元素可以跨越不同的標高，以模擬現實世界中的建筑結構。
此外，您還可以通過修改標高的屬性來進一步調整建筑元素的位置。選擇標高，然后點擊Revit的頂部菜單欄中的“修改（Modify）”選項，在下拉菜單中選擇“屬性（Properties）”。在屬性窗口中，您可以修改標高的高度、名稱和其他相關屬性。
創建標高后，您可以在Revit的視圖中使用標高過濾器，以顯示或隱藏特定的標高。這對于查看和編輯大型建筑模型非常有用。
總之，在Revit中創建標高是一個簡單而重要的步驟，用于定義建筑元素在建筑模型中的位置。通過遵循上述步驟，您可以輕松地創建和管理標高，確保建筑模型的準確性和一致性。
