Revit如何根據項目要求來拆分？下面就來重點分析一下。
根據項目要求來拆分，機電模型分：給排水，暖通，電氣，三大類，以電氣為例，其他專業操作同。這一技巧也為平時有不同的需求，需要單專業模型時，分離模型上帶來方便。主要分為兩大部分：成組和保存。
一、成組
現根據某項目圖拆分，根據各專業創建視圖平面，

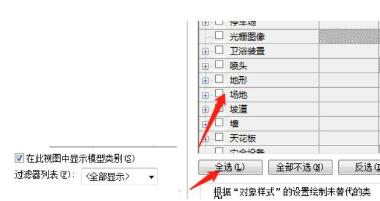

1、電氣成組：打開某項目切換到三維視圖,打開“可見性/圖形替換”對話框，切換至“模型類別”選項卡下，“過濾器列表”中選擇“全部顯示”，點擊“全選”所有并全部取消勾選，點擊“確定”，

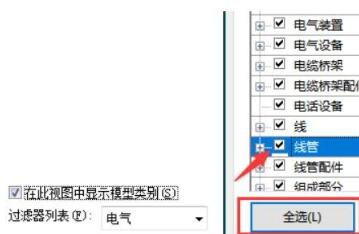

2、“過濾器列表”中選擇“電氣”，全部勾選，點擊“確定”，如圖所示，并核查一下把不是電氣的構件隱藏。

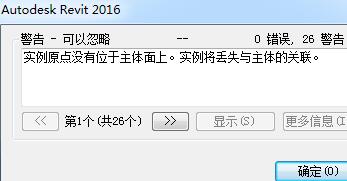

3、選擇所有電氣構件，點擊“修改”選項卡“創建組”命令，會提示出現以下錯誤，是由于有部分構件是基于主體放置，會失去與主體的關聯，點擊“確定”，
4、繼續彈出對話框“創建模型組”對話框，名稱改為“電氣”，

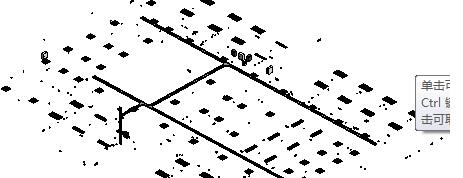

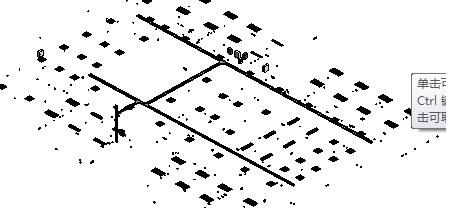

5、在項目瀏覽器中相對應的三維視圖名稱改為電氣拆分，修改完成后相對應的視圖效果如圖所示。
6、其他專業的拆分可根據上述步驟進行修改，可修改相對應專業需要的平面視圖、立面視圖、剖面視圖及三維視圖。
二、保存
1、成組的總模型要保存一份，在原模型的基礎上，依次去保存成組模型，完成拆分。比如保存電氣模型的時候要把給排水，消防，暖通都要**，并**未使用項，建模的過程中有許多未使用項，為了減少內存要**這些未使用項，
2、命名為“xxxx項目二層電氣拆分”，以此類推。此項目的機電模型拆分就完成了，最終文件夾格式如圖所示。
意義：通過對專業模型的拆分，可以很方便的進行各專業的模型出圖及模型的修改，合理運用。
